Brand:Openers & Closers

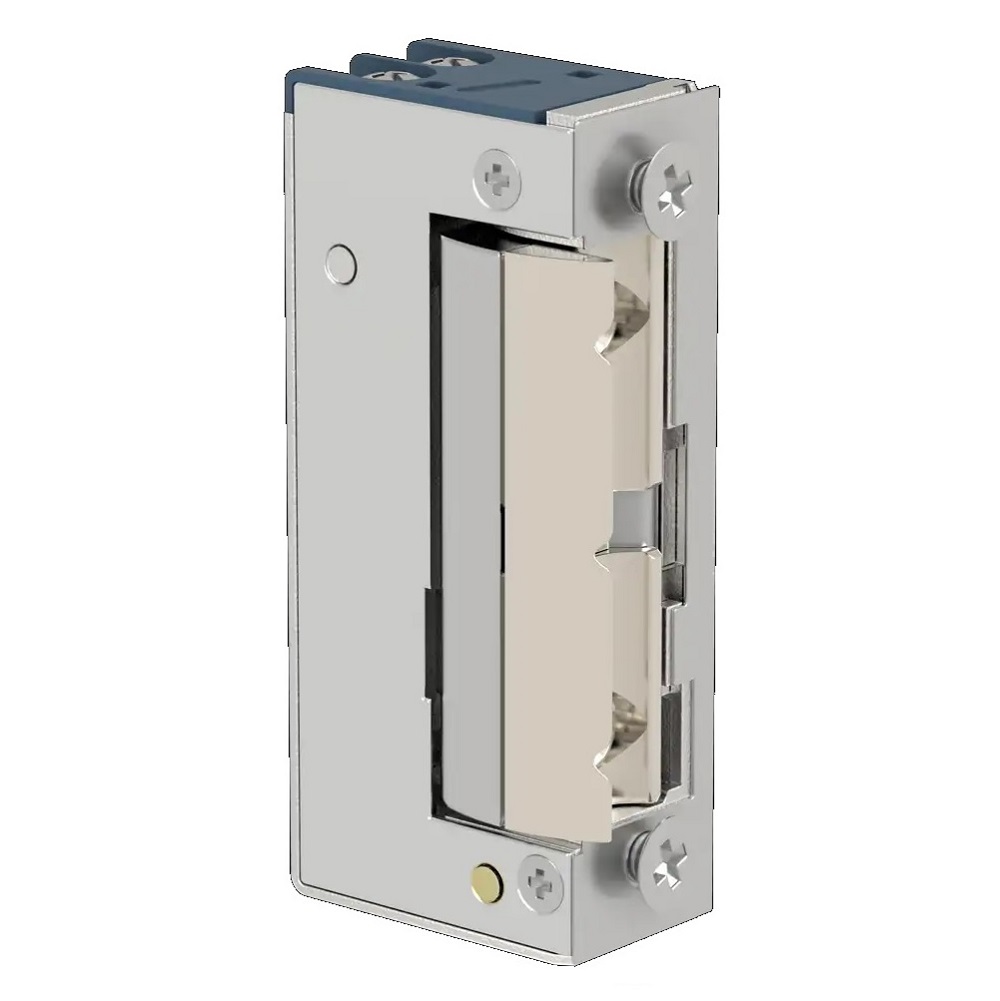

O&C 5UBX10 feszültségre nyitó impulzus zárfogadó, 9V-24Vac/dc

belső memóriás keskeny kikapcsolható mágneszár

5UBX10 – Impulzus üzemű zár (memóriás) – Keskeny – Kikapcsolható

Elektromos zárak  –  Openers & Closers zárak – Impulzus üzemű zár

13 080 Ft + ÁFA
Bruttó: 16 612 Ft

Készleten

Kedvencekhez

Dokumentumok, letöltések

Openers & Closers 5UBX10 elektromos zár adatlap

OPENERS & CLOSERS CE TANÚSÍTVÁNY

Elektromos zárak tulajdonságai

Elektromos zár működése

  1. Feszültségre nyitó (munkaáramú) : feszültség hatására nyitja az ajtót, áramszünet esetén pedig, vagyonvédelmi célból zárva marad (Fail-secure)
  2. Feszültségre záró zár, (szünet áramú): feszültség elvételre nyitja az ajtót, tehát áramszünet esetén nyitva marad

Elektromos zárfogadó típusok:

  1. Impulzus vagy memóriás zár: az ajtó kinyitásának pillanatáig nyitva tartja az ellenoldalt, ha csak nem kap továbbra is feszültséget. Belső memóriás zár: az átbillenő belső mechanizmus stabil működését biztosítja télen nyáron. A külső (csapos) memóriás zár csak dilatáció, vetemedés mentes ajtókra ajánljuk.
  2. Keskeny zár: a hagyományos 25 mm zárhoz használható, a keskeny zár szélessége 16 mm vagy 20 mm ezért a műanyag és a fa ajtókba is beszerelhetők.
  3. Rejtett szerelésű elektromos zárfogadó: tokközépbe szerelhető (oldalkivágás nélküli) zár. Speciális nyelv-kivezetős zárpajzsokkal lehet csak szerelni.
    Az eFF gyártó ProFix zárnak, míg a Dorcas gyártó TOP zárnak nevezi)
  4. Kis áramú elektromos zár ellenoldal (kaputelefon zárfogadó) : az átlag zár 700 mA áramot vesznek fel (12V-on). A kisebb mint 300 mA áramfelvételű (12V-on) alacsony áramfelvételű zárfogadónak nevezzük.
    Használata bejárati ajtóknál ajánlatos, mert óvja zár vezérlő elektronikát kaputelefonok, beléptető elektronikát.
  5. Kikapcsolható vagy kiiktatható zár : a kézzel mechanikusan ki lehet iktatni az ajtót nyitva marad (pl. bútorszállítás) mindaddig, amíg vissza nem kapcsoljuk.
  6. Tűzálló zár : tűzállósági teljesítmény nyilatkozattal rendelkező zárfogadók. Tűzgátló ajtókba szerelik és a mágneszárak tanúsítványa csak a hozzá tartozó gyári előlappal egybeépítve érvényesek.
  7. Vízálló kültéri elektromos zárfogadó : a cseppálló zár (IP65), jól bírják a vizes környezetet. A vízálló zár csak a hozzáadott gyári 25 cm kábellel szabad szerelni.

Forgalmazott elektromos zár gyártók : Dorcas, eFF, FAB, Openers Closers, Yale, ZOA.

    Elektromos zárak tulajdonságai jelmagyarázattal:

    Univerzálisan szerelhető

    A tápellátás kizárólag 12V DC feszültségről történjen

    A tápellátás kizárólag 24V DC feszültségről történjen

    AC/DC tápellátással működtethető

    Az eszköz mélysége 25,5 mm

    Keskeny kivitel: 16mm szélességével a vékony ajtókeretekbe is szerelhető

    keskeny kivitel

    Keskeny kivitel: 16mm szélességével a vékony ajtókeretekbe is szerelhető

    Speciális kialakításának és zárnyelv kivezetőjének köszönhetően tok közepébe szerelhető

    Külső memória. Az ajtó zárt állapotában impulzus jelet kapva a következő nyitásig nyitva marad

    Zárnyelv érzékelővel rendelkezik

    Speciális kialakításának és dupla zárnyelv kivezetőjének köszönhetően tok közepébe szerelhető

    Külső csapos memóriával rendelkező modell

    Szigetelt ajtó feszülése nem okoz problémát az eszköznek nyitáskor

    Radiális zárnyelv

    Radiális zárnyelv: az ajtó és a tok közötti hézag minimálisra csökkenthető

    10-24 V feszültség tartományban működtethető az eszköz

    Ellenáll a pornak és nedvességnek

    Szimmetrikus, jobbos és balos ajtóba egyaránt telepíthető

    Porfestett felület

    Inox felület

    INOX felület

    Belső memóriával rendelkező modell, impulzus jelet kapva a következő nyitásig az eszköz nyitott állapotban marad

    120 percen keresztül megőrzi az eszköz integritását és a szigetelő képességét

    állítható zárnyelv

    Állítható zárnyelv: a lehető legpontosabb szerelésért

    Extra erős: 800 kg tartóerővel rendelkező modell

    Extra erős: 900 kg tartóerővel rendelkező modell

    Kedvezőbb áramfelvételt biztosító tekerccsel

    Az ajtó állapotát lehet vele monitorozni

    Horganyzott acél felület

    Feszültségre zár, szünetáramú zárnyelv fogadó

    Nagy tartóerővel rendelkező modell

    IP65-ös mutatóval rendelkezik – porálló és cseppálló kivitel

    Openers & Closers 5UBX10 munkaáramú zár, belső memória, 9-24V – keskeny – kisáramú

    Openers & Closers 5UBX10 belső memóriás munkaáramú zár, keskeny 9-24V – kiiktatható

    Műszaki adatok:

    • Működési mód: Feszültségre nyitó tehát normál működésű (munkaáramú) mágneszár (fail-secure)
    • Kivitel: szimmetrikus zárszerkezet
    • O&C 5UBX10 Szerelés: Univerzális zárfogadó, jobbos és balos szerelhetőség
    • Zárnyelv állítás: állítható zárcsapda
    • 5UBX10 zár Pajzs nélküli zártest.
    • Beépítés: minden hagyományos előlappal használható
    • Alkalmazás: beltéri, fedett helyen
    • 16mm keskeny kivitel (mini zárfogadó), tehát fa és műanyag ajtóba is alkalmas
    • Gyártó: Openers & Closers
    • Impulzus (memóriás) zárfogadó: tehát az ajtó kinyitásának pillanatáig nyitva marad, ha csak nem kap továbbra is feszültséget.
    • Memória típusa – belső memória: A zárfogadóba beépített belső szerkezet, kiküszöböli a zárnyelv és a zárfogadó közötti távolság okozta hibákat.
    • Kikapcsolható zárfogadó: kézzel kiiktatott állapotban a zár nyitva marad és elektromosan nem nyitható
    • 5UBX10s zár mérete: 65,5 x 16,5 x 28mm
    • Áramfelvétel: 260 mA
    • Tápfeszültség: 9V-24Vac/dc

    Leírás:

    Feszültségre nyitó zárfogadó (munkaáramú): 5UBX10 zár tehát feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).

    Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg az 5UBX10 mini kivitelű zár csak 16 mm széles. Ez keskeny ajtóprofilokhoz (pl. fa, alumínium vagy műanyag) készült.

    Kikapcsolható zárfogadó: a 95UBX10 zárfogadó egy retesz segítségével kézzel kikapcsolható, amíg mechanikusan kézzel ki van iktatva addig elektromosan nem lehet használni. Az ideiglenesen letiltott zárfogadó hasznos lehet például bútorszállításkor.

    Impulzus üzemű (memóriás) mágneszár: 5UBX10 zár az ajtó kinyitásának pillanatáig nyitva tartja a zárfogadót, hacsak még nem kap feszültséget.

    Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.

    elektromos zár beépítése tokközép

    További információk

    Tömeg 0.135 kg
    Tartóerő

    450 kgf
    Áramfelvétel

    260mA
    Gyártó

    Kategória

    Elektromos zárak
    Kis áramú zárak

    Alacsony áramú (300 mA)
    Működési mód

    feszültségre nyit – munkaáramú
    Keskeny elektromos zár

    16mm széles zár
    Impulzus-üzemű

    Belső memóriás
    Kikapcsolható

    Retesszel kiakasztható
    Tápfeszültség

    10V-24Vac/dc
    Telepítés helye

    beltéri
