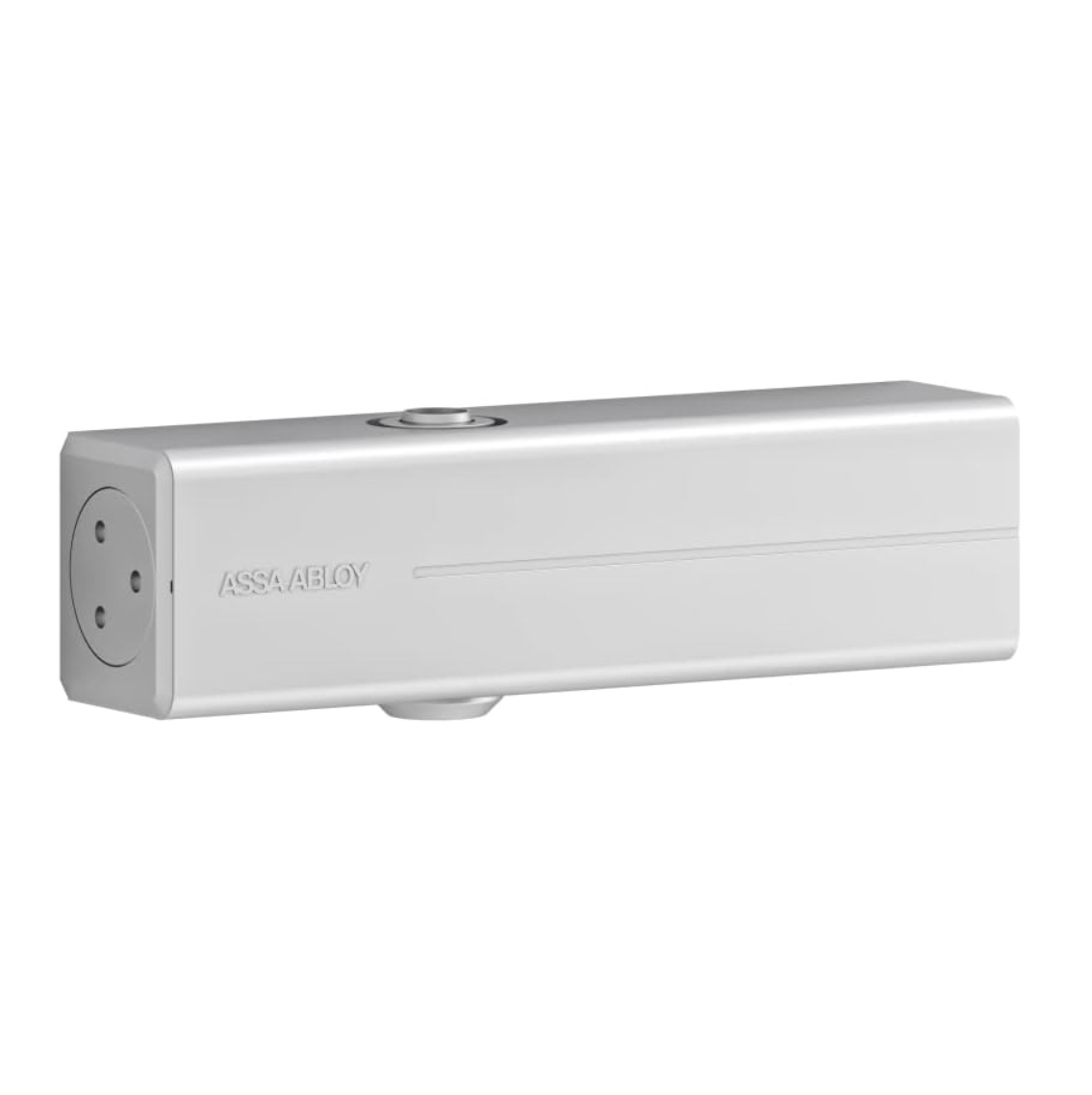

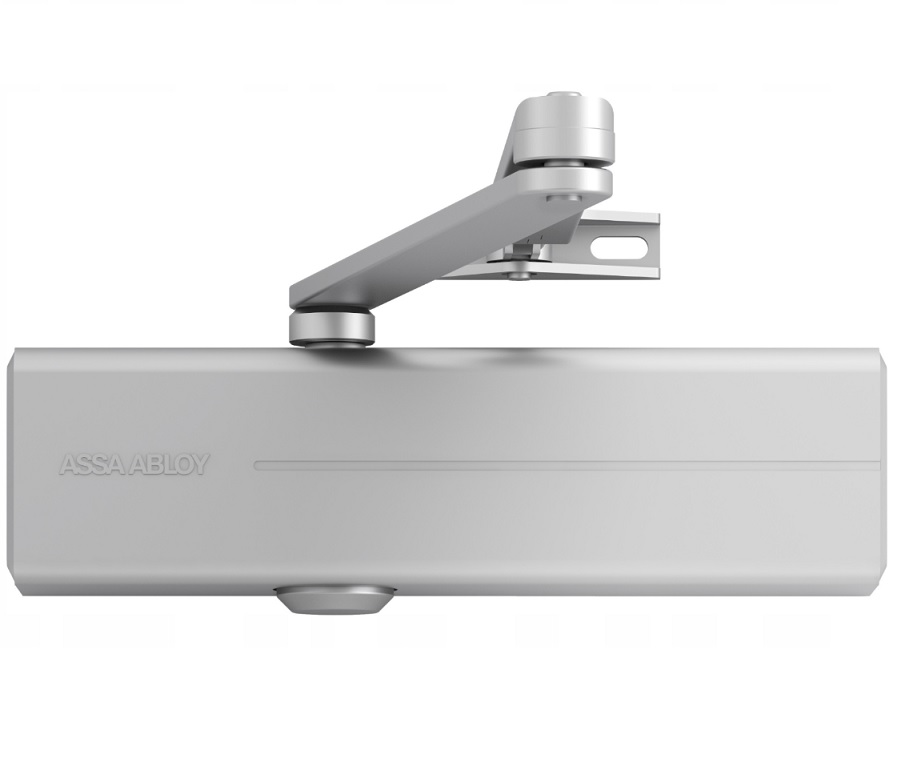

Assa Abloy DC200-EV1 ajtóbehúzó test, kar nélkül ajtócsukó, 80Kg, EN2-4
Assa Abloy DC200-EV1 ajtóbehúzó test, kar nélkül ajtócsukó, 80Kg ajtóra EN2-4
Típus azonosító: AA-DC200-EV1
Műszaki adatok:
- Ajtóbehúzó típusa: ajtóbehúzó tesz, választható csuklók vagy csúszósín
- Test kivitele: fogasléces (rack & pinion) technológia
- Egyenletes teljesítmény széles beltéri/kültéri hőmérsékleti tartományban
- Erőosztály (EN 1154): EN 2-4 ajtóbehúzó – állítható erő
- Ajtószárny súlya: 40/60/80 kg
- Maximális ajtószélesség: 1100 mm széles ajtókhoz
- Maximális nyitási szög: akár 150° (L191-es karral)
- Zárási sebesség 180° és 15° között változtatható
- Reteszelési sebesség 15° és 0° között változó
- Visszaellenőrzés 75° felett változó
- Nyitva tartó üzemmód (L191 rögzítőkarral) 75°-150° között állítható, engedélyezhető és letiltható

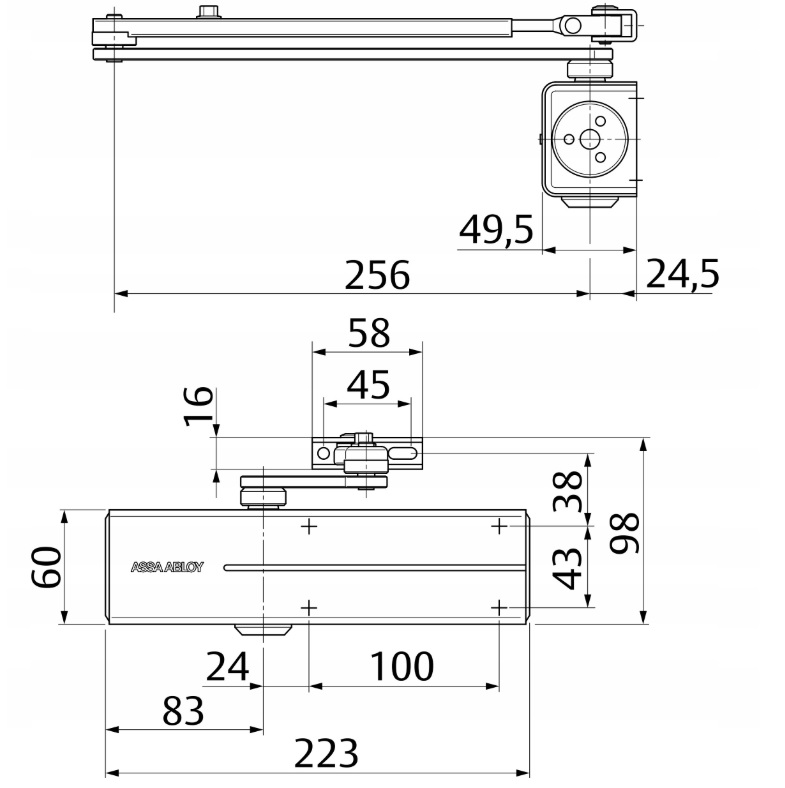

- Méret: 223 x 60 x 47 mm (Hossz x Magasság x Mély)
- Kar/sín hossza: 248 mm, magasság állítás
- Állítási lehetőségek: zárási sebesség (S), reteszelési sebesség (L) és nyitáscsillapítás (BC)
- A zárási és reteszelési sebesség egymástól függetlenül növelhető és csökkenthető
- Szabályzószelepek: elöl
- Szerelési mód:
- Ajtólapra rögzítés a zsanéroldalon
- Ajtó tokra rögzítés a nem zsanéroldalon
- DIN jobbos és balos irányú ajtókhoz is használható.
- Javasolt felhasználás: közepes méretű ajtók esetében
- Füst- és tűzgátló ajtókhoz is használható: Igen (kivéve az L191-es karral nem használható)
- DC200-EV1 Telepítés helye: beltéri
- Csomag tartalma: ajtóbehúzó, könyökös kar, csavarkészlet
- Üzemi hőmérséklet: -35˚C-+50˚C
- Szín: ezüst színű
- Bruttó súly: 1,75 kg
- Garancia: 12 hónap
- Tanúsítványok: CE, tűzgátló minősített
- Gyártó: Assa Abloy
Kiegészítők:
- Assa Abloy DC200s választható kompatibilis karok: DCL190, DCL191 (a csomag nem tartalmazza)
- Kiegészítők: A120 szerelő lemez (a csomag nem tartalmazza)

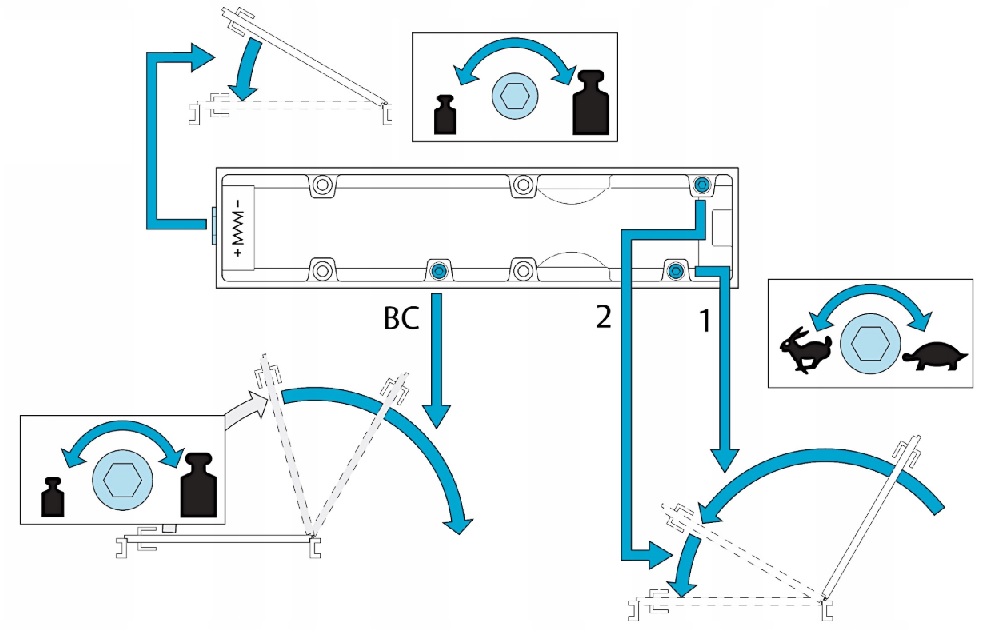

Zárási sebesség beállítása:
- „1” szelep – 180° – 15° között szabályozza a zárási sebességet
- „2” szelep – 15°-0° között szabályozza a bepattintás (bepattintás) sebességét
- az oldalsó szelep fokozatmentesen szabályozza a záróerőt: EN 2-4
„BC” szelep back-check (szélálló) funkció beállításáért felelős – 75° felett
Jellemzők
- Bal- és jobbkezes ajtókhoz is használható, ajtólapra vagy tokra szerelve
- Magasságban állítható, hornyolt orsó (14 mm) kompenzálja a szerelési hibákat
- A zárási és reteszelési sebesség egymástól függetlenül növelhető és csökkenthető
- A tartós, előre néző fémszelepek egyszerűvé és megbízhatóvá teszik a beállításokat
- Egyenletes teljesítmény széles hőmérsékleti tartományban
- Az alapfelszereltségként kínált visszacsapó szelep funkció védi a keretet és a környező területeket
- Egyszerűsített készletgazdálkodás univerzális alkatrészekkel és adaptálható megoldásokkal
Leírás:
ASSA ABLOY ajtócsukó test, Rack & Pinion technológia, erőosztály: EN2-4, 80kg-ig, maximális ajtószárny szélesség: 1100mm, kompatibilis karok: DCL190, DCL191
Assa-Abloy DC200-EV1 ajtóbehúzó kar nélkül kerül forgalomba
Az ajtóbehúzókat hidraulikus olajfék, vagy ajtóféknek is szokták nevezni, mivel elősegítik az ajtók automatikus behúzását, fékező csukását. Kétféle ajtócsukó létezik: karos vagy csuszósines. Az Ajtócsukó kínálatunkba a legismertebb ajtócsukó gyártó a Assa-Abloy. Ezekre a termékekre főképp a jó minőség, a megbízható működés, a könnyű szerelhetőség és hosszú élettartam jellemző. Ezen termékek főleg beltéri használatra javasolt. Kültéri használatra a kapucsukó vagy kapubehúzót kell tenni.
Assa-Abloy DC200-EV1 ajtóbehúzó testhez behúzó kart kell választani
Minden ajtócsukónak a csukóereje gyártó által meg van adva. Az EN csukóerő szám mutatja meg, hogy milyen széles és tömegű ajtóra szerelhető fel. Az ajtóbehúzók kiválasztása mindig az ajtó súlya és az ajtó szélessége alapján történik. Az így megkapott csukóerő (EN 1154 szabvány) szerint kiválasztjuk az ajtónak, megfelelő ajtóbehúzót. Amennyiben nem vagyunk biztosak az ajtó tömegének megállapításában, választhatunk állítható erőségű DC200-EV1 ajtóbehúzót (PL: EN 2/3/4). A kiakasztható ajtóbehúzók az ajtó teljes kinyitása esetén nyitva maradnak (kiakadnak) mindaddig amíg be nem csukják. Az ajtó becsukásának a sorrendjét csukássorrend szabályozóval oldhatjuk meg
