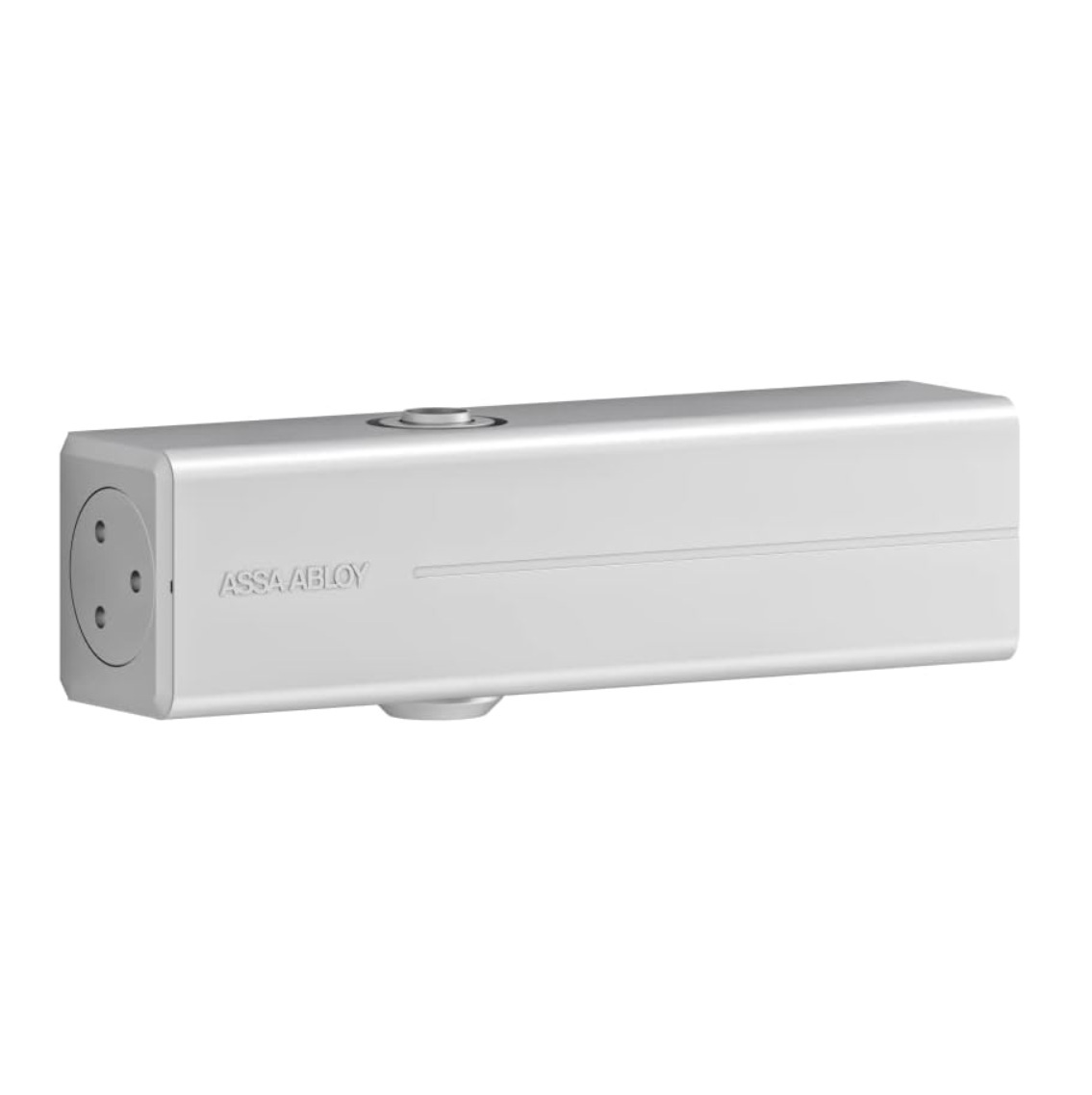

DC300-EV1 Assa Abloy ajtóbehúzó test, kar és sín nélkül ajtócsukó, 60 – 120 Kg, EN3-6
DC300-EV1 Assa Abloy ajtóbehúzó test, kar és sín nélkül ajtócsukó, 60 – 120 Kg, EN3-6
Műszaki adatok:
- Ajtóbehúzó típusa: ajtóbehúzó tesz, választható csuklók vagy csúszósín
- Test kivitele: fogasléces (rack & pinion) technológia
- Egyenletes teljesítmény széles beltéri/kültéri hőmérsékleti tartományban
- Erőosztály (EN 1154): karral EN 3-6; sínnel: EN 1-3 méret – állítható erő
- Ajtószárny súlya: 40/60/80 kg
- Maximális ajtószélesség: 1400 mm karral, 950 mm sínnel – széles ajtókhoz
- Zárási sebesség 180° és 15° között változtatható
- Reteszelési sebesség 15° és 0° között változó
- Visszaellenőrzés 75° felett változó
- Késleltetett zárás Nem
- Nyitva tartó üzemmód (L191 rögzítőkarral) 75°-150° között állítható, engedélyezhető és letiltható
- Maximális nyitási szög: akár 150° (L191-es karral)
- Méret: 260 x 60 x 50 mm (Hossz x Magasság x Mély)
- Kar/sín hossza: magasság állítás
- Állítási lehetőségek: zárási sebesség (S), reteszelési sebesség (L) és nyitáscsillapítás (BC)
- A zárási és reteszelési sebesség egymástól függetlenül növelhető és csökkenthető
- Zárási sebesség, reteszelési sebesség és visszacsapás-gátló állítható az elülső szabályozószelepeken keresztül
- Szabályzószelepek: elöl
- Szerelési mód:
- Ajtólapra rögzítés a zsanéroldalon
- Ajtó tokra rögzítés a nem zsanéroldalon
- DIN jobbos és balos irányú ajtókhoz is használható.
- Javasolt felhasználás: közepes és nagy méretű ajtók esetében
- Füst- és tűzgátló ajtókhoz is használható: Igen (kivéve az L191-es karral nem használható)
- DC300-EV1 Telepítés helye: beltéri
- Csomag tartalma: ajtóbehúzó, könyökös kar, csavarkészlet
- Üzemi hőmérséklet: -35˚C-+50˚C
- Szín: ezüst színű
- Bruttó súly: 1,9 kg
- Garancia: 12 hónap
- Tanúsítványok: CE, tűzgátló minősített
- Gyártó: Assa Abloy
A. Kompatibilis karok: DCL190, DCL191 (nem tartozék)
- EN 3-6 erőosztály
- Ajtó súly ≤120 kg
- Ajtószárny szélesség ≤ 1400 mm
B. Kompatibilis csúszósín: DCG195 (nem tartozék)
- EN3 erőosztály
- ajtó súly ≤ 60kg
- Ajtószárny szélesség ≤ 950mm
- Assa Abloy DC300nak Állítható csukási és zárási sebesség
- Assa Abloy DC300-EV1s lehet jobbos, balos szerelés
Kiegészítők:
- A130 szerelő lemez G195 csúszósínhez
- A153 végállás-tompító csúszósínhez
- A152 nyitvatartó egység csúszósínhez
- A120 szerelő lemez
Assa Abloy DC300-ev1 ajtóbehúzó tűzgátló minősített (RWA)

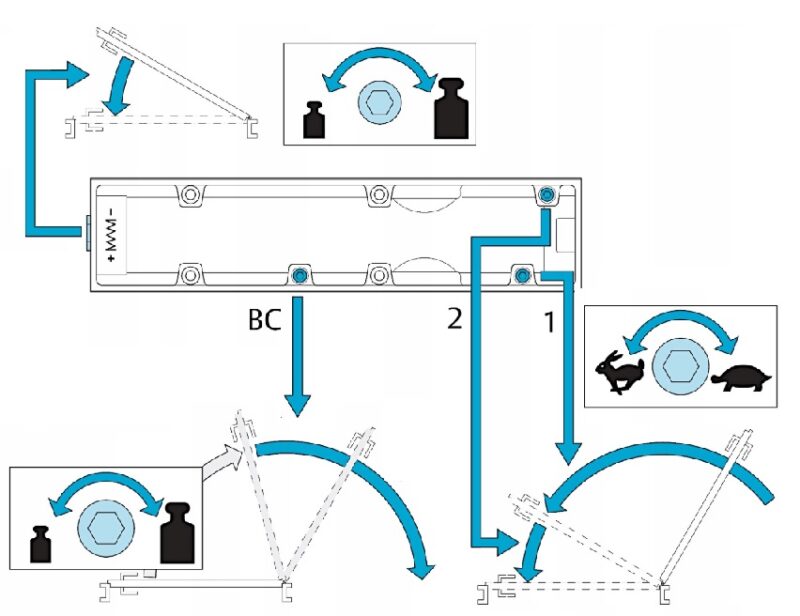

Zárási sebesség beállítása:
- „1” szelep – 180° – 15° között szabályozza a zárási sebességet
- „2” szelep – 15°-0° között szabályozza a bepattintás (bepattintás) sebességét
- az oldalsó szelep fokozatmentesen szabályozza a záróerőt: EN 2-4
- „BC” szelep back-check (szélálló) funkció beállításáért felelős – 75° felett
Jellemzők
- Bal- és jobbkezes ajtókhoz is használható, ajtólapra vagy tokra szerelve
- Magasságban állítható, hornyolt orsó (14 mm) kompenzálja a szerelési hibákat
- A zárási és reteszelési sebesség egymástól függetlenül növelhető és csökkenthető
- A tartós, előre néző fémszelepek egyszerűvé és megbízhatóvá teszik a beállításokat
- Egyenletes teljesítmény széles hőmérsékleti tartományban
- Az alapfelszereltségként kínált visszacsapó szelep funkció védi a keretet és a környező területeket
- Az opcionális késleltetett zárás több időt biztosít a felhasználónak az ajtón való áthaladásra
- Egyszerűsített készletgazdálkodás univerzális alkatrészekkel és adaptálható megoldásokkal
Leírás:
ASSA ABLOY ajtócsukó test, Rack & Pinion technológia
Karral: erőosztály: EN3-6, 120kg-ig, maximális ajtószárny szélesség: 1400mm, ezüst, kompatibilis karok: DCL190, DCL191*
Sínnel: erőosztály: EN1-3, 60 kg-ig, maximális ajtószárny szélesség: 950mm, ezüst, kompatibilis csúszósín: DCG195
Az ajtóbehúzókat hidraulikus olajfék, vagy ajtóféknek is szokták nevezni, mivel elősegítik az ajtók automatikus behúzását, fékező csukását. Kétféle ajtócsukó létezik: karos vagy csuszósines. Az Ajtócsukó kínálatunkba a legismertebb ajtócsukó gyártó a Assa-Abloy. Ezekre a termékekre főképp a jó minőség, a megbízható működés, a könnyű szerelhetőség és hosszú élettartam jellemző. Ezen termékek főleg beltéri használatra javasolt. Kültéri használatra a kapucsukó vagy kapubehúzót kell tenni.
Assa-Abloy DC300-EV1
Minden ajtócsukónak a csukóereje gyártó által meg van adva. Az EN csukóerő szám mutatja meg, hogy milyen széles és tömegű ajtóra szerelhető fel. Az ajtóbehúzók kiválasztása mindig az ajtó súlya és az ajtó szélessége alapján történik. Az így megkapott csukóerő (EN 1154 szabvány) szerint kiválasztjuk az ajtónak, megfelelő DC300-EV1 ajtóbehúzót. Amennyiben nem vagyunk biztosak az ajtó tömegének megállapításában, választhatunk állítható erőségű ajtóbehúzót (PL: EN 2/3/4). A kiakasztható ajtóbehúzók az ajtó teljes kinyitása esetén nyitva maradnak (kiakadnak) mindaddig amíg be nem csukják. Az ajtó becsukásának a sorrendjét csukássorrend szabályozóval oldhatjuk meg
