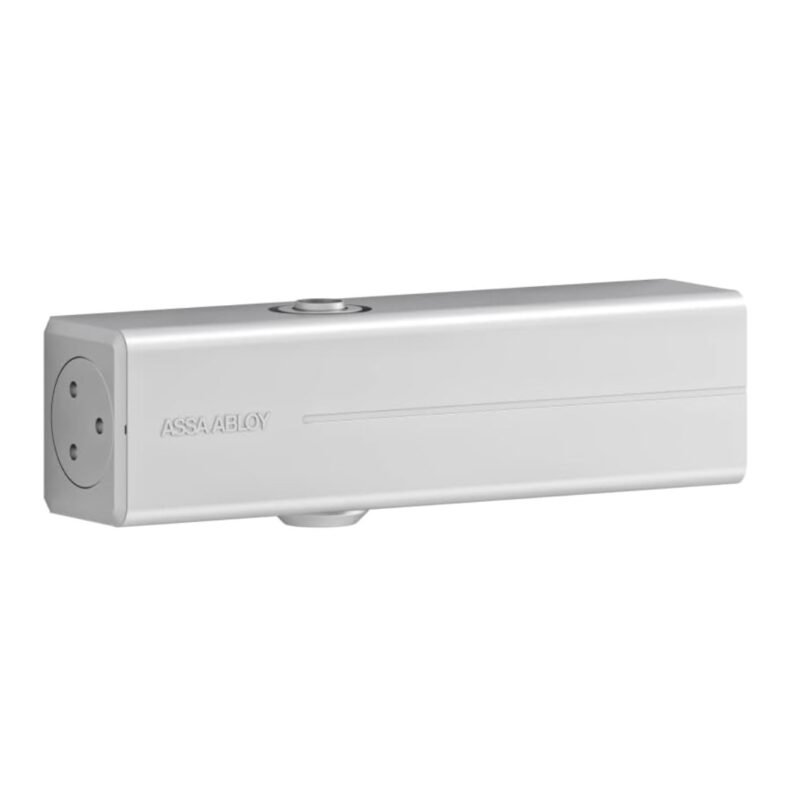

Assa-Abloy DC500-EV1 ajtóbehúzó, ajtócsukó test csúszósín nélkül, 80Kg ajtóra EN1-4
Assa Abloy DC500-EV1 ajtóbehúzó, ajtócsukó test csúszósín nélkül, 80Kg ajtóra, EN 1-4
Műszaki adatok:
- Ajtóbehúzó típusa: ajtóbehúzó test, választható DCG195 csúszós (nem tartozék)
- Test kivitele: fogasléces (rack & pinion) technológia
- Egyenletes teljesítmény széles beltéri/kültéri hőmérsékleti tartományban
- Erőosztály (EN 1154): EN 1-4 – állítható csukóerő
- Ajtószárny súlya: max. 80 kg
- Maximális ajtószélesség: 1100 mm
- Zárási sebesség 170° és 10° között változtatható
- Reteszelési sebesség 10° és 0° között változó
- Visszaellenőrzés 75° felett változó
- Max. ajtónyitási szög pántoldalon kb. 170°
- Max. ajtónyitási szög a nem zsanéros oldalon Kb. 120°

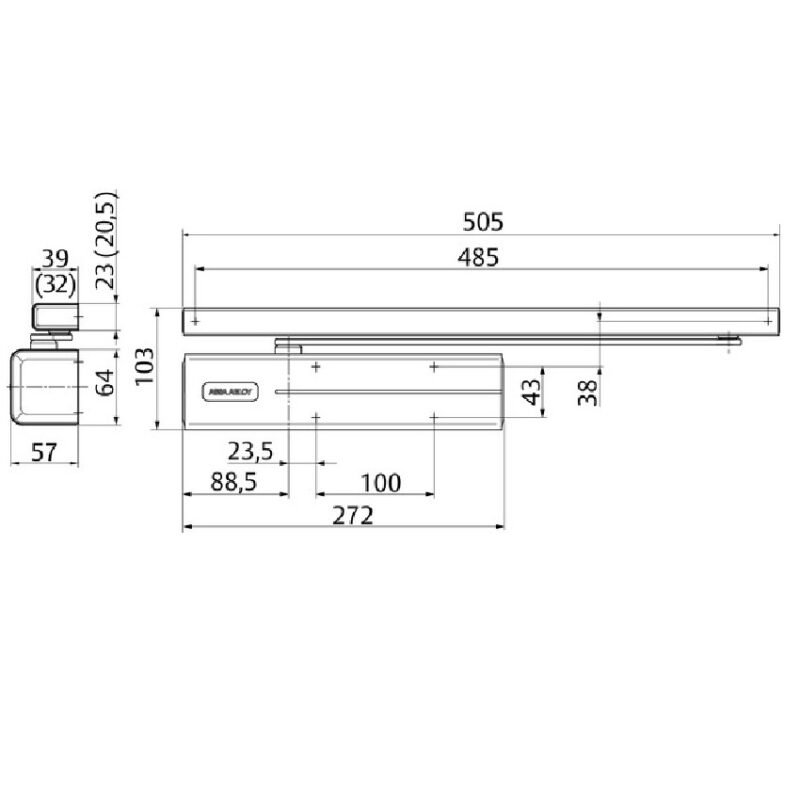

- Méret: 64 x 272 x 58 mm (Magasság x Hossz x Mély)
- Kar/sín hossza: magasság állítás
- Állítási lehetőségek: zárási sebesség (S), reteszelési sebesség (L) és nyitáscsillapítás (BC)
- A zárási és reteszelési sebesség egymástól függetlenül növelhető és csökkenthető
- Zárási sebesség, reteszelési sebesség és visszacsapás-gátló állítható az elülső szabályozószelepeken keresztül
- Szabályzószelepek: elöl
- Szerelési mód:
- Ajtólapra rögzítés a zsanéroldalon
- Ajtó tokra rögzítés a nem zsanéroldalon
- Keretbe is beépíthető
- Négyféle beépítési módban használható: zsanéros és nem zsanéros oldalak standard és keretes beépítésben
- DIN jobbos és balos irányú ajtókhoz is használható.
- Javasolt felhasználás: nagy méretű ajtók esetében
- Füst- és tűzgátló ajtókhoz is használható: igen
- DC500-EV1 Telepítés helye: beltéri
- Csomag tartalma: ajtóbehúzó, könyökös kar, csavarkészlet
- Üzemi hőmérséklet: -35˚C-+50˚C
- Szín: ezüst színű
- Bruttó súly: 2,7 kg
- Garancia: 12 hónap
- Tanúsítványok: CE, tűzgátló minősített
- Gyártó: Assa Abloy
Kompatibilis csúszósín: DCG195 (nem tartozék)
- Assa Abloy DC500-EV1s szerelhető balos, jobbos ajtóra tokra
- Assa Abloy DC500s Minősítés: CE, tűzálló
Kiegészítők:
- A130 szerelő lemez G195 csúszósínhez
- A153 végállás-tompító csúszósínhez
- A152 nyitvatartó egység csúszósínhez
Jellemzők
- A szimmetrikus bütyökkialakítás 4 rögzítési lehetőséget tesz lehetővé
- Magasságban állítható, hornyolt orsó (14 mm) kompenzálja a szerelési hibákat
- A zárási és reteszelési sebesség egymástól függetlenül növelhető és csökkenthető
- A tartós, előre néző fémszelepek egyszerűvé és megbízhatóvá teszik a beállításokat
- Egyenletes teljesítmény széles hőmérsékleti tartományban
- Az alapfelszereltségként kínált visszacsapó szelep funkció védi a keretet és a környező területeket (nem tartozék a DC500Basic modellhez)
- Egyszerűsített készletgazdálkodás univerzális alkatrészekkel és adaptálható megoldásokkal
Leírás:
ASSA ABLOY ajtócsukó test, Cam-Motion technológia, csökkentett nyitásellenállással, erőosztály: EN1-4, 80kg-ig, maximális ajtószárny szélesség: 1100mm, ezüst, kompatibilis csúszósín: DCG195
Az ajtóbehúzókat hidraulikus olajfék, vagy ajtóféknek is szokták nevezni, mivel elősegítik az ajtók automatikus behúzását, fékező csukását. Kétféle ajtócsukó létezik: karos vagy csuszósines. Az Ajtócsukó kínálatunkba a legismertebb ajtócsukó gyártó a Assa-Abloy. Ezekre a termékekre főképp a jó minőség, a megbízható működés, a könnyű szerelhetőség és hosszú élettartam jellemző. Ezen termékek főleg beltéri használatra javasolt. Kültéri használatra a kapucsukó vagy kapubehúzót kell tenni.
Assa-Abloy DC500-EV1 leírás:
Minden ajtócsukónak a csukóereje gyártó által meg van adva. Az EN csukóerő szám mutatja meg, hogy milyen széles és tömegű ajtóra szerelhető fel. Az ajtóbehúzók kiválasztása mindig az ajtó súlya és az ajtó szélessége alapján történik. Az így megkapott csukóerő (EN 1154 szabvány) szerint kiválasztjuk az ajtónak, megfelelő DC500-EV1 ajtóbehúzót. Amennyiben nem vagyunk biztosak az ajtó tömegének megállapításában, választhatunk állítható erőségű ajtóbehúzót (PL: EN 2/3/4). A kiakasztható ajtóbehúzók az ajtó teljes kinyitása esetén nyitva maradnak (kiakadnak) mindaddig amíg be nem csukják. Az ajtó becsukásának a sorrendjét csukássorrend szabályozóval oldhatjuk meg
