Leírás

A 2EASY egy egyszerűen telepíthető, és beköthető, 2 vezetékes kaputelefon rendszer. A BUS-os rendszerű kaputelefon képes audió, valamint videó rendszert is működtetni, különböző beépíthető moduljainak köszönhetően széleskörűen bővíthető a rendszer. Minden eszköz minden egyes 2EASY rendszerbe beköthető, így
kompatibilitási problémák nem léphetnek fel. A DMR18S egy esztétikus, kijelzős, kártyaolvasós kültéri egység nyomógombokkal, kamerával. Maximálisan 128 lakáshoz.

Műszaki adatok

• Kivitel: Rozsdamentes, szálcsiszolt acél
• Szerelés: Süllyesztett/Rátét
• Védelem: Esővédő
• Védelmi mutató: IP44
• Kamera látószög: Állítható
• Nyitás módja: Kártya
• Egyéb tulajdonságok: Névlista, hívás billentyűzetről, programozó menü
• Tápfeszültség: 24 V DC (BUS)
• Áramfelvétel: Max. 157 mA
• Zár vezérlés: 12 V DC, 250 mA, NO/NC
• Kijelző: 3.5” TFT, 320×240 px
• Kártya típusa: 125kHz EM
• Olvasási távolság: Max. 3 cm
• Kártyák száma: 320 db
• Működési hőmérséklet: -10°C -+45 °C
• Méret: 350 x 128 x 46 mm

Csatlakozók

+12V: 12V DC kimenet (Piros vezeték rövidre zárva NO-val)
LK-(GND): Táp föld (Fekete)
LK+(COM): Relé közös pontja (Zöld)
NO: Relé “Normally Open” (Piros vezeték rövidre zárva +12V-al)
EB+: Nyitógomb csatlakozás (Fekete)
EB-: Nyitógomb csatlakozás (Sárga)
JP-LK: Jumper a zár működési módjának beállításához
T/R-: USB-RS485 kommunikáció negatív szála
T/R+: USB-RS485 kommunikáció pozitív szála
BUS(L1,L2): Polaritás független busz vonal

Szerelés

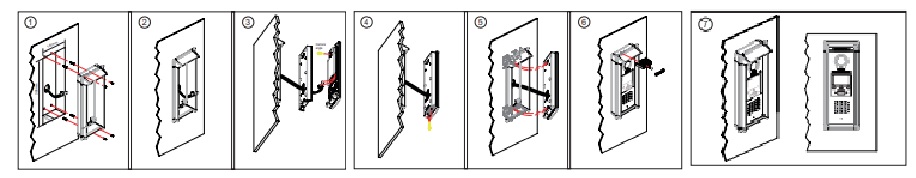

Süllyesztett szerelés VRH-18S-F süllyesztő keret

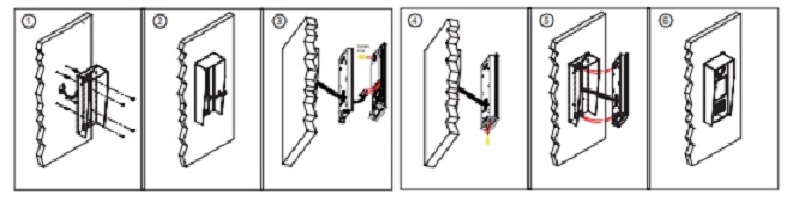

Rátét szerelés VRH-18S falon kívüli doboz

Zár bekötés
A kaputelefon zárkimenete 12 V DC 250 mA-t tud biztosítani. Ez az esetek többségében nem biztosítja a megfelelő tápellátást az elektromos zárnak, így ajánljuk, hogy a relé kimenetét használják a kaputelefonnak.. Ehhez a +12V és NO közti rövidzárat megkell szakítani (el kell vágni a piros vezetéket), és a JUMPER-t el kell távolítani. A külső tápegység teljesítménye kisebb legyen, mint 48V DC 1.5 A. A következők szerint kötheti be zárat:

Relé nyitási módja “Normally Open” feszültségre nyitó, ez a gyári beállítás.
Relé nyitási módja “Normally Closed”, feszültségre záró, ha ilyen zárat használ, akkor a programozó menüben ezt a működési módot kell beállítani.

Programozás

A kültéri egység programozásásnál lehetőség van az egységet a saját menüjéből programozni, illetve a névlista programozása a DX-Builder programmal történik. Ennek működését a DX-builder program adatlapja tartalmazza.

Beállítások

A programozó menübe lépéshez, készenléti állapotban, nyomja meg a # gombot. Ezt követően írja be a 9008 kódot, majd adja meg az admin jelszót. Ez alapértelmezetten: 66666666. A beállítások eléréséhez írja be a 1# kombinációt. A kilépéshez a 2#-t.
