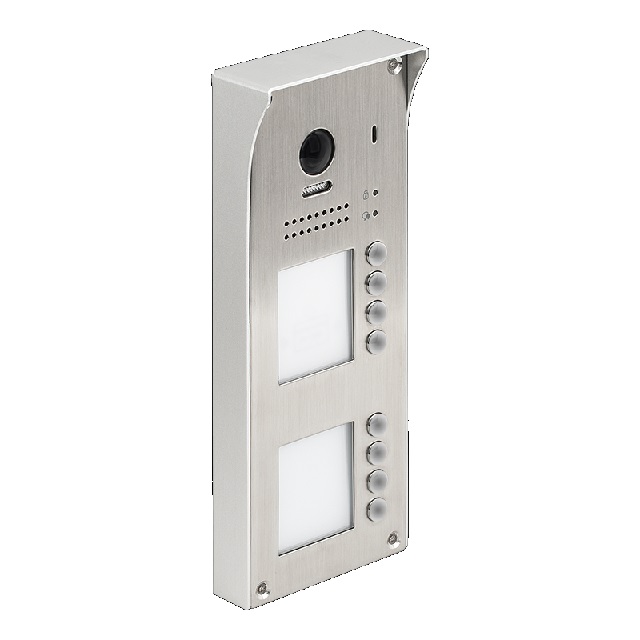

A VDT608-ID-S8-FE egy kistársasházi 8 lakásos kültéri egység.
A kültéri egység képes EM 125 kHz RFID kártya kezelésére.
A 2Easy rendszer hatalmas előnye a teljes rendszerkompatibilitás és a 2 vezetékes poláritás független kábelezési
lehetőség. Igy a kültéri egységhez egyszerre telepíthet audió vagy videó beltéri egységet is.
Tulajdonságok
Kivitel: Szálcsiszolt alumínium
Szerelés: Felületre szerelhető
Védelem: IP45
Vezetékezés: 2 vezeték (polaritásfüggetlen)
Zár kimenet: Relés, vagy belső tápegységes
Kamera: Széles látószögű színes (170°)
Egyéb kiegészítők: EP608-S12
Műszaki adatok:
Tápfeszültség 24 V DC (BUS)
Áramfelvétel 4.8 W
Zárkimenet 12 V DC, max 250 mA
Zár időzítés 1-99s
Relé 1A@24 V DC
Kamera 2 MP 170°
Működési hőmérséklet -20 °C ~ +55 °C
Méret 281 x 110 x 44 mm
Telepítés

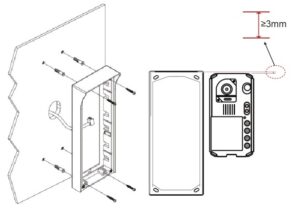

Az eszközt 145~160 cm magasságba érdemes telepíteni, hogy a kamera megfelelő magasságba legyen. Csatlakoztassa a kábeleket. Rögzítse a furatokhoz az esővédőt és a központi egységet.
Az esővédőhöz képest a központi egység teteje 3 mm-rel lejjebb kell elhelyezkednie, hogy az előlapot rögzíteni lehessen. Helyezze be a névtáblát, majd rögzítse az előlapot.
A központi egység behelyezése előtt csatlakoztassa a megfelelő kábeleket.
A névtáblákon jelenítse meg a megfelelő neveket, majd helyezze a kaputelefonba őket.
A csatlakozó portra kell bekötni a BUS rendszert, a zárat, valamint a nyomógombot.
L1, L2: a BUS bekötésére szolgál
PL: Külső tápegység vagy nyomógomb bekötéséhez
S+, S-: Elektromos zár bekötéséhez.
A mozgásérzékelő csatlakozóhoz lehet kötni mozgásérzékelőt.
A Jumperekkel lehet beállítani a zár típusát.
Zár bekötése
A zárhoz a PL, S+, S- csatlakozók, valamint a jumper szükséges. Ha a belső tápegységét szeretné használni a
kültéri egységnek, akkor a következőképp kell bekötni:
A Jumpert a 2-es és 3-as lábakra kell tenni. Amennyiben külső tápegységet szeretne használni, vegye le a jumpert, és kösse be a következő módon a zárat:
A kültéri egység reléjének terhelhetősége 1 A @24 V DC
esetén.
PROGRAMOZÁS
A beállítások elvégzéséhez le kell szedni a fém előlapot a szükséges gombokhoz való hozzáféréshez. A 2 LED és a berregő szolgál a beállítások visszajelzésére.
A KÜLTÉRI EGYSÉG CÍMÉNEK BEÁLLÍTÁSA
Nyomja meg a “Beállítás gombot” 1x. [LED-ek nem világítanak, 1 hosszú és egy rövid sípolás]
Ezt követően a cím függvényében a következő gombot kell megnyomni:
kültéri, ID=0 : “A” hívógomb [LED-ek nem világítanak, 1 hosszú sípolás]
kültéri, ID=1 : “B” hívógomb [LED-ek nem világítanak, 2 rövid sípolás]
kültéri, ID=2 : “C” hívógomb [LED-ek nem világítanak, 3 rövid sípolás]
kültéri, ID=3 : “D” hívógomb [LED-ek nem világítanak, 4 rövid sípolás]
A beállítás módban a névlista háttér világítása folyamatosan villog. Tétlenség esetén 10 másodperc után kilép ebből
a módból. A “Beállítás gombot” 4x megnyomva manuálisan kiléphet a beállító módból.
HÍVÓ MÓD BEÁLLÍTÁSA – 2 nyitási mód van: a normál és csoportos. A normál az alapértelmezett.
Normál hívó mód:
A gomb: 01 című beltéri egységet hívja.
B gomb: 02 című beltéri egységet hívja.
C gomb: 03 című beltéri egységet hívja.
D gomb: 04 című beltéri egységet hívja.
Csoportos hívó mód:
A gomb: Az összes monitort hívja 00-tól a 15-ös címig.
B, C, D gomb: Az összes monitort hívja 16-tól a 31-escímig.
Amíg a beállítás módban van a “A” hívógomb nyomogatásával folyamatosan válthat a módok között.
Nyomja meg a “Beállítás gombot” kétszer. [Hívásjelző világít, 1 hosszú és egy rövid sípolás]
“A” hívógomb megnyomására: normál mód [Hívásjelző világít, 1 hosszú sípolás]
“A” hívógomb újra megnyomására: csoportos mód [Hívásjelző világít, 2 rövid sípolás]
A beállítás módban a névlista háttér világítása folyamatosan villog.
Tétlenség esetén 10 másodperc után kilép ebből a módból. A “Beállítás gombot” 3x megnyomva manuálisan kiléphet a beállító módból.
A KAMERA FELBONTÁSÁNAK BEÁLLÍTÁSA – Alacsony és magas (gyári alapértelmezett) felbontás közül választhat.
Nyomja meg a “Beállítás gombot” 2x. [Hívásjelző világít, 1 hosszú és egy rövid sípolás]
“B” hívógomb megnyomására: magas felbontás [Hívásjelző világít, 1 hosszú sípolás]
“B” hívógomb újra megnyomására: alacsony felbontás [Hívásjelző világít, 2 rövid sípolás]
Amíg a beállítás módban van a “B” hívógomb nyomogatásával folyamatosan válthat a módok között.
A beállítás módban a névlista háttér világítása folyamatosan villog.
Tétlenség esetén 10 másodperc után kilép ebből a módból. A “Beállítás gombot” 3x megnyomva manuálisan kiléphet a beállító módból.
Nyomja meg a “Beállítás gombot” 3x. [Zárnyitás világít, 1 hosszú és egy rövid sípolás]
“A” hívógomb megnyomására: NO mód [Zárnyitás világít, 1 hosszú sípolás]
“A” hívógomb újra megnyomására: NC mód [Zárnyitás világít, 2 rövid sípolás]
Amíg a beállítás módban van a “A” hívógomb nyomogatásával folyamatosan válthat a módok között.
A beállítás módban a névlista háttér világítása folyamatosan villog.
Tétlenség esetén 10 másodperc után kilép ebből a módból.
A “Beállítás gombot” 2x megnyomva manuálisan kiléphet a beállító módból.
NYITÁSI IDŐ BEÁLLÍTÁSA
Az alapértelmezett idő 1 másodperc. 1-99 másodpercig állíthatja.
Nyomja meg a “Beállítás gombot” 3x. [Zárnyitás világít, 1 hosszú és egy rövid sípolás]
Nyomja meg és tartsa nyomva a “B” hívógombot ameddig az időzítést szeretné. [Zárnyitás világít, rövid csipogások amíg nyomva tartja]
Az eszköz másodpercenként csipog segítségként a pontos beállításhoz.
A NÉVTÁBLA VILÁGÍTÁSÁNAK BEÁLLÍTÁSA – 3 mód közül választhat: bekapcsolva (gyári alapértelmezett), kikapcsolva, automatikus.
Nyomja meg a “Beállítás gombot” 3x. [Zárnyitás világít, 1 hosszú és egy rövid sípolás]
“C” hívógomb megnyomására: bekapcsolva [Zárnyitás világít, 1 hosszú sípolás]
“C” hívógomb újra megnyomására: kikapcsolva [Zárnyitásvilágít, 2 rövid sípolás]
“C” hívógomb újra megnyomására: automatikus [Zárnyitás világít, 3 rövid sípolás]
Amíg a beállítás módban van a “C” hívógomb nyomogatásával folyamatosan válthat a módok között.
A beállítás módban a névlista háttér világítása folyamatosan villog.
Tétlenség esetén 10 másodperc után kilép ebből a módból. A “Beállítás gombot” 2x megnyomva manuálisan
kiléphet a beállító módból.
AZ ÉJSZAKI LED VILÁGÍTÁSÁNAK BEÁLLÍTÁSA – 3 mód közül választhat: bekapcsolva, kikapcsolva, automatikus (gyári alapértelmezett).
Nyomja meg a “Beállítás gombot” 3x. [Zárnyitás világít, 1 hosszú és egy rövid sípolás]
“D” hívógomb megnyomására: bekapcsolva [Zárnyitás világít, 1 hosszú sípolás]
“D” hívógomb újra megnyomására: kikapcsolva [Zárnyitás világít, 2 rövid sípolás]
“D” hívógomb újra megnyomására: automatikus [Zárnyitás világít, 3 rövid sípolás]
Amíg a beállítás módban van a “D” hívógomb nyomogatásával folyamatosan válthat a módok között.
A beállítás módban a névlista háttér világítása folyamatosan villog.
Tétlenség esetén 10 másodperc után kilép ebből a módból. A “Beállítás gombot” 2x megnyomva manuálisan
kiléphet a beállító módból.
HÍVÁS VISSZEJELZŐ HANG BEÁLLÍTÁSA – 3 mód közül választhat: egyszeri (gyári alapértelmezett),
folyamatos, kikapcsolva.
Nyomja meg a “Beállítás gombot” 4x. [Mindkét LED világít, 1 hosszú és egy rövid sípolás]
“A” hívógomb megnyomására: egyszeri [Mindkét LED világít, 1 hosszú sípolás]
“A” hívógomb újra megnyomására: folyamatos [Mindkét LED világít, 2 rövid sípolás]
“A” hívógomb újra megnyomására: kikapcsolva [Mindkét LED világít, 3 rövid sípolás]
Amíg a beállítás módban van a “A” hívógomb nyomogatásával folyamatosan válthat a módok között.
A beállítás módban a névlista háttér világítása folyamatosan villog.
Tétlenség esetén 10 másodperc után kilép ebből a módból. A “Beállítás gombot” 1x megnyomva manuálisan
kiléphet a beállító módból.
KÁRTYÁK HOZZÁADÁSA ÉS TÖRLÉSE – Mesterkártyákkal adható hozzá és törölhető a nyitó kártyák.
A kártyákat a csomag tartalmazza. Készíthető új mester kártyák, ekkor a régiek már nem fognak működni.
Ezekből két féle van:
Hozzáadó (MASTER CARD ADD)
Törlő (MASTER CARD DELETE).
MESTER KÁRTYÁK LÉTREHOZÁSA – Bekapcsolás után 10 másodpercen belül 3 másodpercig tartsa nyomva a “Beállítás gombot” gombot. [LED-ek nem világítanak, 1 hosszú és egy rövid sípolás]
Nyomja meg a “B” hívógomb egyszer [Zárnyitás 1x felvillan, 1 hosszú sípolás]
Húzza le a mester hozzáadónak szánt kártyát az olvasón. [Zárnyitás 2x felvillan, 2 rövid sípolás]
Ez után húzza le a mester törlőnek szánt kártyát az olvasón. [Zárnyitás 3x felvillan, 3 rövid sípolás]
NYITÓ KÁRTYÁK HOZZÁADÁSA
Húzza le a mester hozzáadó kártyát az olvasón. [Hívásjelző világít, 1 hosszú és 1 rövid sípolás]
Ez után húzza le egymás után a hozzáadni kívánt kártyákat. [Hívásjelző felvillan, 1 hosszú sípolás]
Ha befejezte újra húzza le a mester tanító kártyát. [LED-ek kialszanak, 1 rövid és 1 hosszú sípolás]
NYITÓ KÁRTYÁK TÖRLÉSE
Húzza le a mester törlő kártyát az olvasón. [Zárnyitás világít, 1 hosszú és 1 rövid sípolás]
Ez után húzza le egymás után a törölni kívánt kártyákat. [Zárnyitás felvillan, 1 hosszú sípolás]ű
Ha befejezte újra húzza le a mester törlő kártyát. [LED-ek kialszanak, 1 rövid és 1 hosszú sípolás]
AZ ÖSSZES KÁRTYA TÖRLÉSE
Húzza le a mester törlő kártyát az olvasón. [Zárnyitás világít, 1 hosszú és 1 rövid sípolás]
Ez után húzza le a mester hozzáadó kártyát. [Mindkét LED világít, 1 hosszú és 1 rövid sípolás]
Újra húzza le a mester hozzáadó kártyát. [LED-ek villognak amíg a művelet kész, 1 rövid sípolás]
Gyári beállítások visszaállítása
Az eszköz bekapcsolása után 10 másodpercen belül 3 másodpercig tartsa nyomva a “Beállítás gombot” gombot. [LED-ek nem világítanak, 1 hosszú és egy rövid sípolás] Nyomja meg a “C” hívógomb gombot egyszer [A LED-ek világítanak, 1 hosszú sípolás]
Relé kimenet: 1, a 2. zárnyitás kiegészítő RLC relé modul használatával érhető el
-20C° -55C°
281 x 110 x 44mm
Vezetékezés:
A VDT-608/ID/S8 kaputábla javasolt vezetékezése: 2 x 1mm vezeték vagy UTPcat5
Vezeték nélküli távoli kapcsolathoz (VDT-608/ID/S8 hívás átirányítás okostelefonra) a VDX sorozatú beltéri monitor és internet kapcsolat, valamint a VDP Connect mobil applikáció szükséges.
