Abloy EL420 100110 motoros zár, CERA EL420 92/35/24 biztonsági zár, pánik funkcióval
Abloy EL420 100110 motoros zár, CERA EL420 92/35/24 biztonsági zár pánik funkcióval
Cikkszám: Abloy AB-EL420 100110
Termék név: EL420/35
- Két oldalról vezérelhető univerzális motoroszár, NC / NO működés.

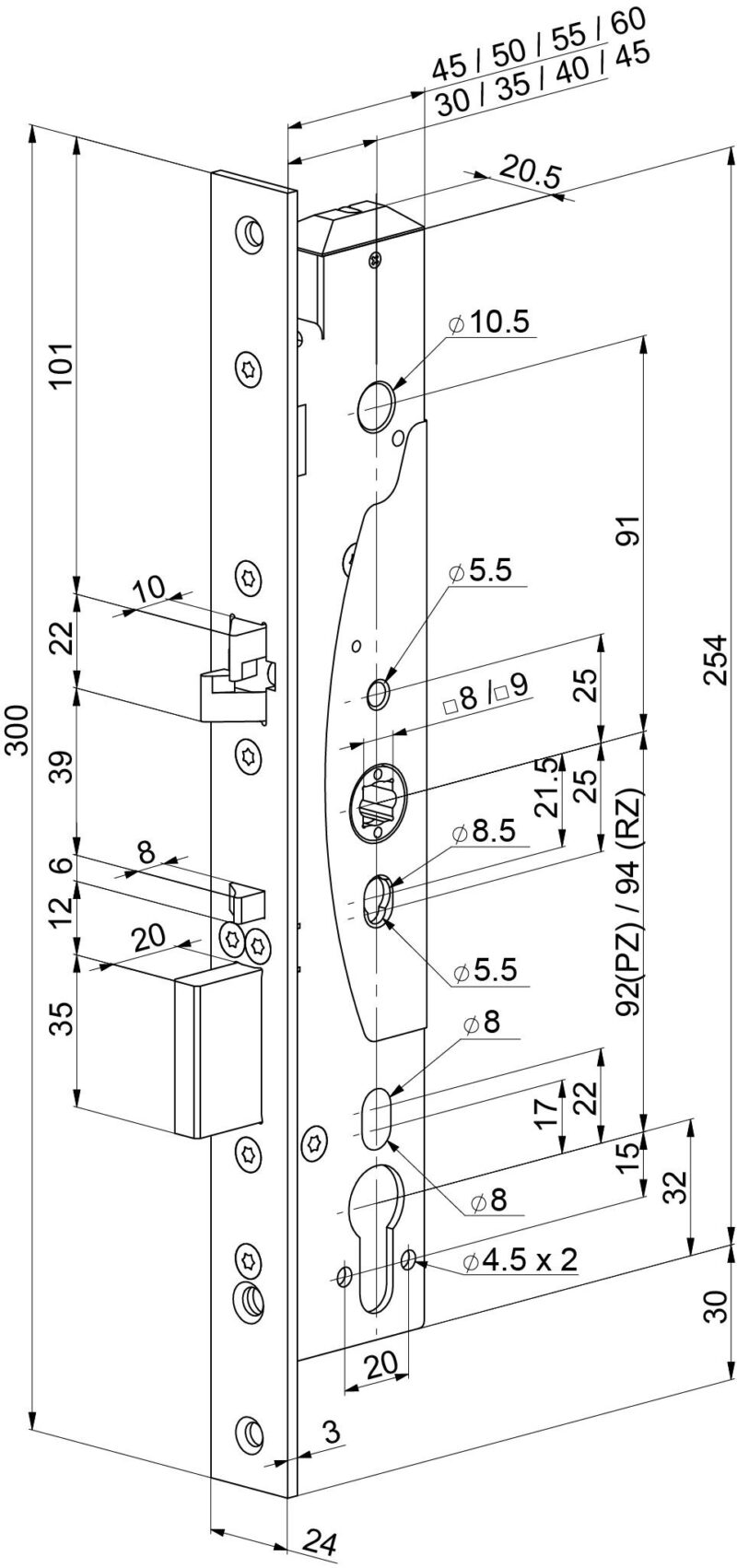

- Kilincs-kulcsközép távolság: 92 mm
- Előlap-kilincsközép távolság: 35 mm
- motoros zárnak előlap mérete (mm): 24 x 300 mm
- Beléptető akár vészkijárati és tűzszakaszt határoló tűzgátló ajtókba is, EA420 vezérlővel.
- motorvezérlésű pánik zár
- mechanikusan önzáró
Leírás:
Pánikajtó zár, motorvezérlésű, mechanikusan önzáró, előlap-kulcsközép távolság (mm): 35mm, kilincs-kulcsközép távolság: 92 mm, kilincs furat 9 mm, előlap rozsdamentes acél, 24 x 300 mm téglalap alakú, 12/18V AC, 12/24V DC, EN179, EN1125, EN12209
Műszaki adatok:
- Elülső lemez kialakítása: négyszögletes
- Előlap: rozsdamentes acél
- EL420 92/35/24 feszültség: 12-18V AC/12-24V DC
- 17 mm europrofil cilinder, a DIN 18254 szabvány szerint
- Forgattyú kivágás: 9 mm
- Reteszelő csavar: 10 mm
- Reteszelő csavar anyag: galvanizált acél
- Retesz anyag: krómozott acél
- Zártok: Galvanizált
- Retesz mérete: 20 x 30 mm
- Külső vezérlés: Igen
- Tesztelt ciklusok száma: 500 000
- -20°C – + 60°C
- Nyitási irány: univerzális
- Magasság 300 mm
- Szélesség 24 mm
- Mélység 60 mm
- Szabványok: EN179, EN1125, EN12209, EN14846, EN16341, EN61000-6-1
Egyéb műszaki információ:
- Üzemi feszültség: 12-24V DC, 12-18V AC
- Maximális energia fogyasztás: 1,3 A (12 V DC), 0,6 A (24 V DC)
- Max. áramfelvétel: 0,45 A (12 V), 0,22 A (24 V)
- Áramfelvétel terhelés nélkül: 0,08 A (12 V DC), 0,04 A (24 V DC)
- Relé max. 0,8 A 30V AC/DC terhelés, 20 W
Általános jellemzők:
- Keskeny profilú, keretes beltéri ajtókhoz – Pl. ALU profil. ezért a széles és a keskeny ajtók esetén is alkalmazható.
- EL420 100110 motoros zárat a zárbetéten keresztül mindig nyitható, tehát kulccsal, mechanikusan az ajtó nyitható.
- használat: fedett helyen, tehát beltéri és akár bejárati ajtóknál is
- Abloy CERTA EL420 a motoros zár ára az EA420 vezérlőegységet is tartalmazza, amit NC vagy NO vezérléssel is lehet vezérelni
- Mechanikusan önzáró retesz, tehát pánik funkcióval rendelkezik
- Alkalmas magas forgalmú ajtók hosszú távú stabil ellátására, 200 vagy több áthaladás/nap.
- Abloy CERTA EL420s használható vészkijárati ajtókhoz, tűzszakasz határoló ajtókhoz és biztonsági ajtókhoz is.
- Egyirányú (egyik oldalon található kártyaolvasó) vagy kétirányú beléptetővel (mindkét oldalon található kártyaolvasó) ellátott ajtókhoz készült.
- Biztonságos mert a belső oldali kilincs minden esetben vészkijárati kilincs, amelynek lenyomásával az ajtó nyithatóvá válik.
- A reteszt a cilinder segítségével is tudjuk működtetni.
- Abloy EL420 100110 univerzális szerelésű ajtózár, tehát alkalmas mind jobbos, mind balos ajtókhoz.
- Visszajelzést is kaphatunk az ajtó állapotáról, kilincs használatáról, zárnyelv reteszelve, zárnyelv a zártestben, zárbetét használat, szabotázsvédelem
- Abloy EL420/35 gyári csatlakozóval szerelt szabotázsvédett kábel is található a csomagban: AB-EA218; AB-EA-219.
Előnyök
- Balos és jobbos ajtókhoz egyaránt használható
- Önreteszelő – biztonságos zárás
- Pánik funkció
- Gyors zár feloldás = 0.7s
- Teljes körű tanúsítás
A zár funkcióinak leírása
- Amikor az aktiváló jelet megkapja a zár, a zárnyelv automatikusan, a beépített motor segítségével visszahúzódik.
- Áramkimaradás esetén a zár zárt állapotban marad (az NO – fordított üzemmód nem használható).
- Ha a Abloy EL420/35 zár feloldott állapotban van, akkor az ajtó egyszerű nyomásával, kilincs használata nélkül nyitható.
- A pánik zár egy külső EA420-as vezérlő panelhez van csatlakoztatva (ezt minden megrendelt motoros zár doboza tartalmazza). A vezérlő panel segítségével beállítható pl. a zár feloldási ideje (2-15s), a vezérlőpanel csatlakozókat is tartalmaz a felügyeleti érintkezők csatlakoztatásához.
- Az Abloy CERTA EL420 100110 zár elektromosan védett a külső nyitási próbálkozások ellen.
- A motoros zárt mindkét oldalról kulccsal nyitható.
- A zár kétoldali beléptetést biztosító fogantyú/sínes szerelvénnyel felszerelhető.
- Egységes tápellátás 12-24V DC, vagy 12-18V AC.
EL420 állapot-visszajelzési funkciók
- Ajtó – nyitva/zárva
- Kilincs – lenyomva/szabadon
- Kulcs – hengerzárbetét használatban/szabad
- Zárnyelv – Bent/Kint
- Az EA218 (6m) vagy EA219 (10m) kábel használata szükséges.
Önreteszelő funkciók
Az ajtólap csukódása során a tokhoz érve a zár középső és felső nyelve benyomódik, ezzel egyidejűleg az alsó biztonsági retesz
automatikusan a tokba ugrik, ezzel biztosítva a zárást. A zár belülről kilinccsel, kívülről pedig kulccsal nyitható. A zár mindkét
oldalról biztonsági zárbetéttel nyitható.
Működési módok
- Impulzus: Az aktiválási jel megérkezésekor a zár az előre beállított ideig vagyis 2-15 másodpercig nyitva marad. A nyitási idő DIP-kapcsolókkal választható ki. Ezen idő letelte után a zárnyelv reteszelődik. Ha az ajtó kinyílik, a bezárás után azonnal reteszelődik, nem várja meg a beállított idő leteltét.
- Állandó: A motoroszár az aktiváló jel időtartamára folyamatosan nyitható, nappali üzemmódba kerül. Amennyiben a jel megszakad, a zárnyelv pedig reteszelődik.
Abloy CERTA EL420 100110 pánikzár minősítés:
- EN 179:2008 Vészkijárat
- EN 1125:2008 Menekülő útvonal
- EN 1634-1 Tűzszakasz határoló ajtók
- EN 61000-6-1:2007 EMC
- EN61000-6-3:2007 EMC
- EN 14846:2008 Elektromos zárak
- EN 1627:2012 Betörésvédelem RC4 biztonsági osztály
- NBU SS4=3
- SK NBU Osztályozás „Titkos“
Felhasználás:
Az EL420 92/35/24 zárat egy motor vezérli, melynek következtében a retesz visszahúzódik, és ezáltal a zár nyílik. Az Abloy EL420ban levő motor miatt, alkalmazását tehát azokon a helyeken javasoljuk, ahol a hozzáféréshez az egyik vagy mindkét oldalon szükség van. Az Abloy EL420 100110 motoros zár intenzív használatra lett tervezve, ezért a 92/35/24 motorzár leginkább nagy forgalmú ajtókban használható.
Az EL420 92/35/24 motoros zárat általában olyan biztonsági rendszerekhez, beléptető rendszerekhez és ellenőrzési pontokhoz alkalmazzák. Abloy EL420/35 rendszerint együttműködnek vezérlőegységekkel, kártyaolvasókkal vagy más azonosítási rendszerekkel, lehetővé téve a belépési jogosultságok szigorú ellenőrzését.
Az Abloy EL420 100110 motoros zár nagy előnye, hogy könnyen telepíthető, könnyen kezelhető, és rugalmasan illeszthető különböző biztonsági rendszerekhez. Az Abloy EL420/35 elektromos zárfogadók lehetőséget nyújtanak a zár távoli vezérlésére, ezáltal biztonságosabbá és kényelmesebbé téve az épület vagy lakás bejutását és kilépését.
Az EL420 92/35/24 munkaáramú működésű motoros zár, mert áramszünet esetén a zár vagyonvédelmi célból zárva marad, (Fail-secure). Feszültség hatására nyitja az ajtót. az Abloy EL420 100110 motoros zár intenzív használatra lett tervezve, ezért a EL420 92/35/24 motorzár leginkább nagy forgalmú ajtókban használható.
