Abloy EL560 100170 72/65/24 kilincs vezérlésű elektromechanikus zár
Abloy EL560 100170 72/65/24 kilincs vezérlésű elektromechanikus zár
Cikkszám: Abloy AB-EL560/100170
Termék név: Elmech EL560 /65 zár, pánikzár
- Egy oldalról vezérelhető univerzális zár, NC / NO működés.
- Kilincs-kulcsközép távolság: 72 mm
- Előlap-kilincsközép távolság: 65 mm
- az Assa Abloy EL560nak az Előlap mérete (mm): 24 x 300 mm
- Beléptető, vészkijárati és tűzszakaszt határoló tűzgátló ajtókba is beépíthető.
- egyirányú kilincs vezérlésű pánikzár
- mechanikus önreteszelés
Leírás:
Pánikfunkciós zár, egyoldalú kilincsvezérlésű, mechanikus önzáró, előlap-kulcsközép távolság: 65mm, kilincs-kulcsközép távolság: 72mm, kilincsfurat 9mm, rozsdamentes acél előlap 24 x 235 mm lekerekített, 12/24V DC, EN179, EN1125, EN12209, CE jelölés, DR 1+2+3+4.

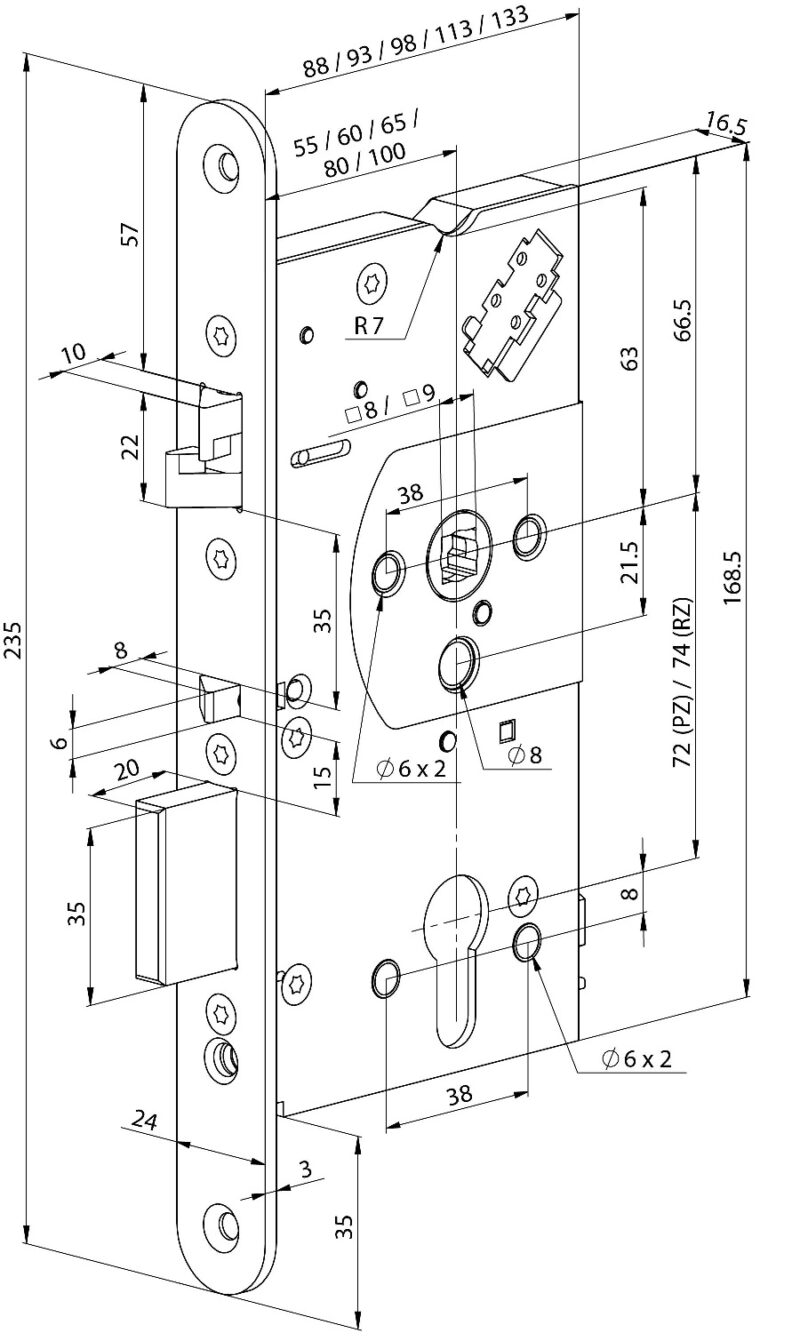

Műszaki adatok:
- Magasság: 168.5 mm
- Szélesség: 16.5 mm
- Mélység: 98 mm
- Kilincs vezérelt: egyirányú
- DIN jobbos és balos ajtóra is használható
- Nettó súly 1.500 kg
- Profil cilinderes: 17 mm europrofil cilinder használható a DIN 18254 szabvány szerint
- Előlapforma: kerekített, 3 mm
- Tengelytáv: 72 mm
- Kulcsközép távolság: 65 mm
- EL560 72/65/24 a kerekített előlap mérete: 235 mm x 24 mm x 3mm
- Forgattyú kivágás: 8/9 mm
- Munkaáramú: igen
- Szünetáramú: igen
- Pánik funkció igen
- Tűzgátló ajtóban is használható
- Üzemi hőmérséklet-20°C és 60°C között
- Üzemi feszültség12-24V DC stabil
- Maximális energiafogyasztás0,55 A (12 V DC), 0,27 A (24 V DC)
- Áramfelvétel terhelés nélkül0,24 A (12 V DC), 0,13 A (24 V DC)
- Relé max. 0,5 A 30V AC/DC terhelés, 10 W
Felhasználás:
A EL560 72/65/24 zár 65 mm kulcsközép mélységgel rendelkeznek, és alkalmasak teli ajtólapos fa- és fémajtókba való beépítésre. Az AbloyEL560ban osztott kilincsdió van, lehetővé téve a kilincs-kilincses zárpajzzsal való használatot (belül kilincs vagy pánikrúd, kívül kilincs).
A kilincs-vezérelt zárak munkaáramú vagy szünetáramú működéssel is használhatók. Munkaáramú működésnél a zár csak akkor nyitható, ha a vezérelt kilincs feszültséget kap, feszültség nélkül nem nyílik. A szünetáramú működés esetén ez a folyamat fordítva működik. tehát a zár csak akkor zárható, ha a vezérelt kilincs feszültséget kap, feszültség nélkül nem záródik. A kilincsvezérlés kizárólag a külső kilincsre vonatkozik, míg a belső kilinccsel az ajtó mindig nyitható mechanikusan, a zárbetéten keresztül.
EL560 72/65/24 kilincs-vezérelt zárak főként leginkább közepes forgalmú ajtókhoz ajánlottak. Elektromosan vezérelhetők beléptető rendszerrel, időzítővel, billentyűzettel vagy nyomógombbal, és alkalmazhatók vészkijárati és minősített tűzgátló ajtókon is.
Fontos megjegyzés, hogy a EL560 100170 72/65/24 elektromechanikus bevéső zár, vészkijárati- és pánikajtó zárakat, nem használhatók ajtóautomatikával. DIN balos és jobbos ajtókba is szerelhető kivitelben érhetők el, és pánik funkcióval rendelkeznek és 24 mm széles kerekített előlappal.
A EL560as pánikfunkciós zárat célszerű alkalmazni üzlethelyiségekben, középületekben, kórházakban és oktatási intézmények helyiségeinek beltéri ajtóin. Általában irodákban, tárgyalókban, tárolóhelyiségekben, műszaki karbantartó helyiségekben, orvosi rendelőkben, valamint közepes forgalmú tűzgátló ajtókban találhatók.
