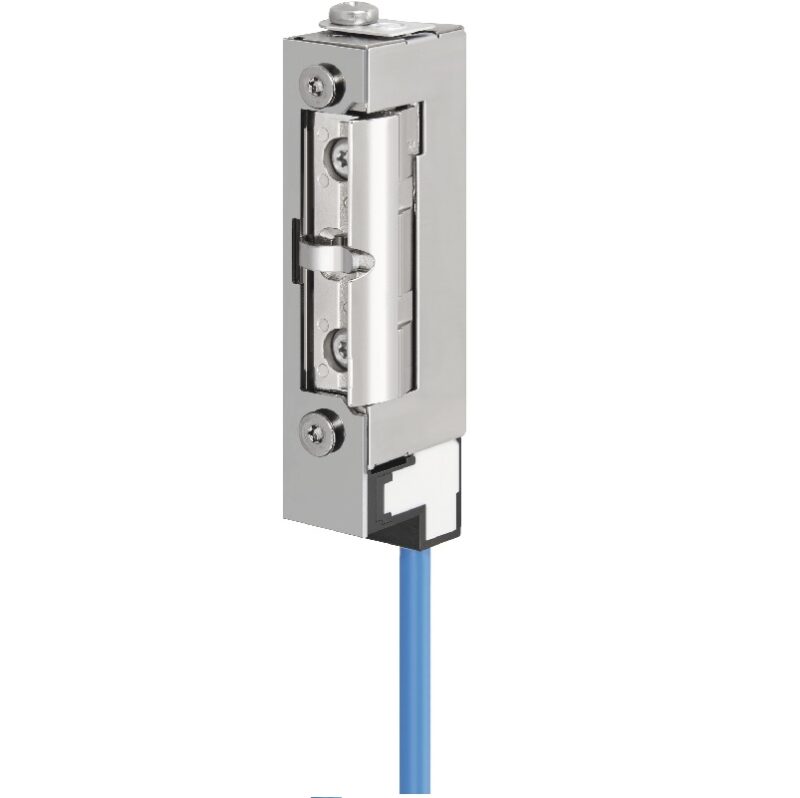

eFF FF-EX138R-Z91 szünetáramú zárfogadó, ATEX robbanásbiztos
eFF FF-EX138R-Z91 zárfogadó, robbanás-biztos szünetáramú mágneszár ATEX minősített
Műszaki adatok:
| eFF-EX138R-Z91s elektromos jellemzői | |
| Működési mód | Szünetáramú – feszültségre zár |
| Működési elv | Fordított működésű elektromos zárfogadó |
| Tápfeszültség | 14,8 V DC |
| Áramfelvétel | 123 mA (14,8 V DC) |
| Áramszüneti viselkedés | Fail-safe – áramszünet esetén nyitott állapotba kerül |
| Védődióda | Igen (05) |
| Minősített gyári tápegység | EX1003-15 – nem tartozék |
| Mechanikai kialakítás | |
| Szerelhetőség | DIN univerzális – jobbos és balos ajtókhoz |
| Állítható zárnyelv | Igen, FF FaFix® |
| FaFix® beállítási tartomány | 3 mm |
| Reteszcsavar rögzítési mélysége | 6 mm |
| Feltörési ellenállás | 9000 N |
| Előfeszítési tűrés | 10 N |
| eFF FF-EX138R-Z91 Visszajelzés és csatlakoztatás | |
| Zárnyelv-visszajelzés | Igen (RR) |
| Csatlakozókábel hossza | 10 m |
| Felhasználási terület és minősítés | |
| Tűzálló ajtókhoz alkalmas | Igen |
| Tanúsítvány | EN 14846:2008 |
| Szerelési előírás | A szerelési utasításokat minden esetben be kell tartani |
| eFF FF-EX138R-Z91 Méretek és általános adatok | |
| Méret | 76 × 18 × 25,5 mm |
| Hossz | 76 mm |
| Szélesség | 18 mm |
| Mélység | 25,5 mm |
| Várható élettartam | Akár 250 000 nyitási-zárási ciklus |
| Környezeti hőmérséklet | −20 °C – +50 °C |
Leírás
Feszültségre záró szünet áramú zárfogadó: zárfogadó bezárt állapotban van mindaddig amíg feszültséget kap. Az áram elvételre kinyit (áramszünet esetén nyitva marad az ajtó) ezzel védve az emberéletet pl. tűz esetén (Fail-safe), fordított működésű zárnak is nevezik
Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg az FF-EX138R-Z91 mini kivitelű zár csak 18 mm széles. Ez keskeny ajtóprofilokhoz (pl. fa, alumínium vagy műanyag) készült.
Felhasználás:
Az eFF-EX138R-Z91 elektromos zár felhasználását a veszélyes területeken lévő tűzálló ajtókhoz is tervezték.
Az FF-EX138R-Z91 nem teljesen szimmetrikus de mind jobbos és balos DIN-es ajtóra felszerelhető és az FF EX342-Z94 balos és FF EX342-Z95 jobbos zár helyett használható.
Az FF-EX138R-Z91 a RB gyújtószikramentes minősített zárfogadót, potenciálisan robbanásveszélyes környezetben való használatra tervezték:, pl. laboratóriumok, vegyi üzemek, malmok és festékkezelő üzemekbe használják.
Az ATEX eFF-EX138R-Z91 robbanás biztos minősített RB elektromos mágneszárat csak az EX gyújtószikramentes zápegységgel szabad üzemeltetni és a szerelési utasításoknak megfelelően.
Az eFF-EX138R-Z91 robbanás biztos zárfogadót előlap nélkül de csatlakozó kábellel szállítjuk.
