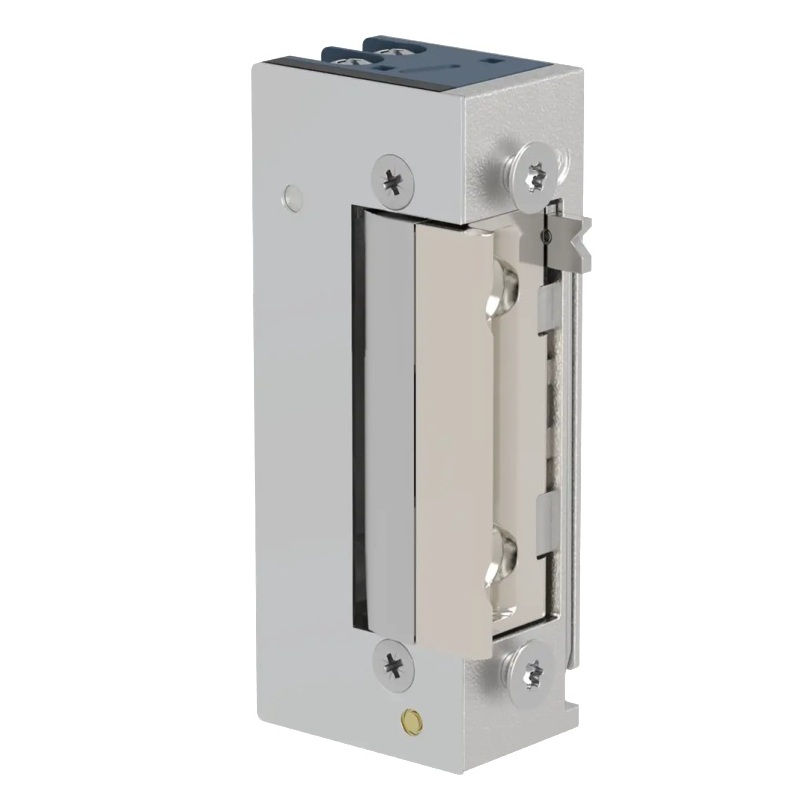

Openers & Closers 31E10 munkaáramú, kiiktatható és kis áramfelvételű elektromos zárfogadó, 12 V DC
A 31E10 normál méretű, szimmetrikus és kis áramfelvételű elektromos zárfogadó. Az Openers & Closers munkaáramú modellje kézzel kiiktatható, 12 V DC vezérlőfeszültség hatására nyit, áramszünet esetén pedig zárt állapotban marad.
Műszaki adatok:
| Openers & Closers 31E10 elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 12 V |
| Táp típusa | DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 42 Ω |
| Töréspont | 5800 N |
| A 31E10 vezérlése és működése | |
| Vezérlés módja | Időzített impulzus (1–15 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 3-as sorozat – normál méretű, szimmetrikus kivitel |
| Kis áramfelvételű | Igen (<300 mA) |
| Mechanikai kialakítás és funkciók | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Nem |
| Mini kivitel | Nem |
| Radiális zárnyelv | Nem |
| Zármemória | Nem |
| Állítható zárnyelv | Igen, 3 mm |
| Zárnyelv mozgása | 34° |
| Kiiktatható | Igen, kézi reteszeléssel |
| Zárnyelv-érzékelés | Nem |
| Az O&C 31E10 beépítési és alkalmazási adatai | |
| Nyitási irány (DIN 107) | Univerzális – DIN R jobbos és DIN L balos szerelhetőség |
| Zajszint DC táplálásnál | 5 dBA, 50 cm távolságból mérve |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Kompatibilis zárpajzsok | Minden megfelelő méretű hagyományos előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| A 31E10 méretei és további műszaki adatai | |
| Méret | 71 × 20,1 × 32 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −20 °C – +70 °C |
| Bruttó súly | 0,18 kg |
| Tanúsítványok | CE |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Kiiktatható zárfogadó: A zárfogadó egy retesz segítségével kézzel kikapcsolható, amíg mechanikusan kézzel ki van iktatva addig elektromosan nem lehet használni. Az ideiglenesen letiltott zárfogadó hasznos lehet például bútorszállításra.
Az Openers & Closers 31E10 munkaáramú elektromos zárfogadó, vagyis vezérlőfeszültség hatására oldja a zárást. Mindaddig zárt állapotban marad, amíg nem kap megfelelő feszültséget.
Áramszünet esetén a zárfogadó nem old ki, hanem zárt állapotban marad. Ez az úgynevezett fail-secure működés, amelyet elsősorban vagyonvédelmi célú ajtóknál alkalmaznak.
Kézzel kiiktatható zárfogadó
A készülék egy beépített mechanikus retesz segítségével kézzel kiiktatható. Kiiktatott állapotban a zárfogadó szabad átjárást biztosít, ezért az ajtó elektromos nyitójel nélkül is kinyitható.
Amíg a kézi kiiktatás aktív, a zárfogadó nem biztosít elektromosan vezérelt zárást. A normál működés visszaállításához a kiiktató reteszt eredeti helyzetébe kell visszaállítani.
Ez a funkció hasznos lehet például költözés, bútorszállítás, rendszeres áruszállítás vagy más olyan időszakos használat során, amikor rövid ideig folyamatos átjárást kell biztosítani.
A 31E10 kis áramfelvétele
A készülék maximális áramfelvétele 12 V DC tápfeszültségnél 260 mA, ezért kis áramfelvételű elektromos zárfogadónak számít.
Az alacsonyabb áramfelvétel csökkentheti a kaputelefonok, beléptetőrendszerek és más zárvezérlő elektronikák terhelését. Bekötés előtt azonban minden esetben ellenőrizni kell a vezérlőkimenet megengedett terhelhetőségét.
Amennyiben a vezérlő kimenete nem képes biztonságosan biztosítani a szükséges áramot, megfelelő relét és külön tápegységet kell alkalmazni.
12 V DC működés
Az O&C 31E10 stabil 12 V DC tápfeszültséget igényel. Kaputelefonhoz, kódzárhoz, beléptetőrendszerhez, nyomógombhoz vagy más megfelelő ajtóvezérléshez csatlakoztatható.
A zárfogadó időzített, 1–15 másodperces elektromos impulzussal vezérelhető. A vezérlés időtartama alatt a zárfogadó oldott állapotban van, így az ajtó kinyitható.
A készülék nem rendelkezik belső memóriával, ezért a vezérlőfeszültség megszűnésekor ismét zárt állapotba kerül.
Tápellátás és feszültségesés
Hosszabb vezetékezés esetén a kábel ellenállása miatt feszültségesés jelentkezhet. Emiatt megfelelő keresztmetszetű vezetéket kell használni, különösen akkor, ha a tápegység és a zárfogadó között nagyobb távolság van.
A telepítés során célszerű megmérni a zárfogadó csatlakozási pontjain ténylegesen rendelkezésre álló feszültséget. A túl alacsony feszültség bizonytalan vagy sikertelen nyitást okozhat.
Normál méretű, szimmetrikus kialakítás
A zárfogadó normál méretű kivitel, szélessége 20,1 mm. Nem tartozik a keskeny vagy mini zárfogadók közé, ezért beépítés előtt ellenőrizni kell az ajtótokban rendelkezésre álló helyet.
Szimmetrikus kialakításának köszönhetően jobbos és balos ajtókhoz egyaránt használható. A DIN 107 szabvány szerint DIN R jobbos és DIN L balos szerelési helyzetben is beépíthető.
Állítható zárnyelv
A készülék zárnyelve 3 mm-es tartományban állítható. Ez lehetővé teszi a mechanikus zárnyelv és az elektromos zárfogadó pontosabb illesztését.
A megfelelő beállítás csökkentheti az ajtó lötyögését, és elősegítheti a zárfogadó megbízható nyitását. A zárnyelv mozgási szöge 34°.
A készülék nem radiális zárnyelvű, ezért a zárnyelv nyitáskori mozgásához megfelelő helyet kell biztosítani az ajtótokban és a zárpajzs környezetében.
Halk működés egyenfeszültségnél
A készülék megadott zajszintje 12 V DC működtetés esetén, 50 cm távolságból mérve mindössze 5 dBA. Emiatt olyan beltéri környezetben is alkalmazható, ahol fontos a halk működés.
Vezérlési lehetőségek
A bejárati ajtóba szerelt Openers & Closers 31E10 kaputelefonnal, kódzárral, beléptetőrendszerrel, nyomógombbal vagy megfelelő elektromos kapcsolóval vezérelhető.
A távoli nyitás kényelmesebbé teheti a bejutást, miközben az ajtó nyitását a csatlakoztatott vezérlőberendezés szabályozza. A készülék lakóépületekben, irodákban, intézményekben és vállalati környezetben is alkalmazható.
Zárpajzs kiválasztása
A zárfogadó pajzs nélküli kivitelben készül, ezért a beépítéshez az ajtó típusának és nyitási irányának megfelelő zárpajzsot külön kell kiválasztani.
- Fémajtókhoz általában normál, egyenes univerzális zárpajzs használható.
- Faajtókhoz általában derékszögű, 90°-ban megtört zárpajzs szükséges. Jobbos és balos kivitel is elérhető.
- Műanyag ajtókhoz általában egyenes U zárpajzsot alkalmaznak. A megfelelő jobbos vagy balos változatot az ajtó nyitási iránya alapján kell kiválasztani.
- A rejtett, tokközépbe szerelhető zárfogadókhoz speciális nyelvkivezetős zárpajzs szükséges.
Zárpajzsok megtekintése és kiválasztása
Telepítés és felhasználási terület
A 31E10 beltéri ajtókhoz, bejárati ajtókhoz, alumíniumajtókhoz és faajtókhoz alkalmazható. Süllyesztett beépítésre készült, ezért az ajtótokban megfelelő méretű és pontosan kialakított szerelőhely szükséges.
A készülék víz- és porállósági besorolással nem rendelkezik, ezért beltérben vagy az időjárástól megfelelően védett helyen kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására nem alkalmas. Az ajtólapot, a mechanikus zárat és a zárfogadót úgy kell beállítani, hogy zárt állapotban ne nehezedjen jelentős nyomás az elektromos zár nyelvére.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
A karbantartás során ellenőrizni kell a rögzítéseket, a zárnyelv akadálymentes mozgását, az ajtó megfelelő illeszkedését és az elektromos csatlakozások állapotát.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
Az Openers & Closers 31E10 normál méretű, szimmetrikus, kiiktatható és munkaáramú elektromos zárfogadó. 12 V DC tápfeszültségről működik, maximális áramfelvétele 260 mA. Állítható zárnyelvvel, univerzális jobbos és balos szerelhetőséggel, valamint 5800 N törésponttal rendelkezik.
