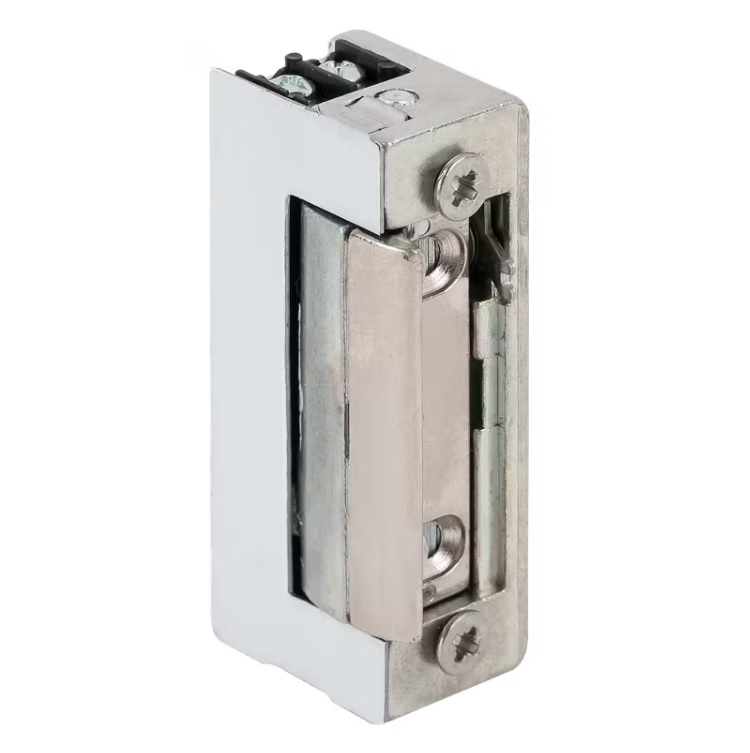

Dorcas 54-AaDF-412 munkaáramú zárfogadó – impulzus üzemű, kiiktatható mágneszár
Dorcas 54-AaDF-412 impulzus üzemű elektromos zár, belső memóriás, kis áramfelvételű, szimmetrikus, pajzs nélküli, feszültségre nyitó és mechanikusan kiiktatható zárfogadó.
Műszaki adatok:
| Dorcas 54-AaDF-412 elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 12 V |
| Táp típusa | DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 45 Ω |
| Teljesítmény | 3,12 W |
| Nyitáskori fogyasztás | 3,12 W |
| Töréspont | 3236 N / 300 kgf |
| Dorcas 54-AaDF-412 vezérlése és működése | |
| Vezérlés módja | Impulzus (<1 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 54 – normál, szimmetrikus |
| Kis áramfelvételű | Igen (≤ 260 mA) |
| Szimmetrikus | Igen |
| Dorcas 54-AaDF-412 mechanikai kialakítása | |
| Keskeny kivitel | Nem |
| Mini kivitel | Nem |
| Radiális zárnyelv | Nem |
| Zármemória | Igen (belső) |
| Állítható zárnyelv | Igen (+1 / −1 mm) |
| Kiiktatható | Igen – mechanikusan kikapcsolható |
| Zárnyelv-érzékelés | Nem |
| Dorcas 54-AaDF-412 beépítési adatai | |
| Nyitási irány (DIN 107) | Univerzális zárfogadó, DIN R – jobbos és DIN L – balos szerelhetőség |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Beépítés | Minden hagyományos előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Dorcas 54-AaDF-412 méretei és egyéb műszaki adatai | |
| Méret | 67 × 20,5 × 28 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,17 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Kiiktatható zárfogadó: A zárfogadó egy retesz segítségével kézzel kikapcsolható, amíg mechanikusan kézzel ki van iktatva addig elektromosan nem lehet használni. Az ideiglenesen letiltott zárfogadó hasznos lehet például bútorszállításra.
- Impulzus üzemű (memóriás) mágneszár: Az ajtó kinyitásának pillanatáig nyitva tartja a zárfogadót, hacsak még nem kap feszültséget.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
A Dorcas 54-AaDF-412 elektromos zár munkaáramú, vagyis feszültségre nyitó zárfogadó. Elektromos jel hatására lehetővé teszi az ajtó nyitását, ugyanakkor áramszünet esetén zárt állapotban marad. Ez a működés fail-secure rendszerű.
A készülék egyik fontos előnye a kis áramfelvétel. Maximális áramfelvétele 260 mA 12 V DC tápfeszültség mellett, ezért kisebb elektromos terhelést jelenthet a kaputelefonok és beléptetőrendszerek zárvezérlő elektronikája számára.
Emellett a zárfogadó belső memóriával rendelkezik. Rövid vezérlőimpulzus után a mechanika az ajtó tényleges kinyitásáig megőrzi a nyitási engedélyt, ezért nincs szükség folyamatos vezérlőfeszültségre.
A készülék mechanikusan is kiiktatható. Egy retesz segítségével kézzel kikapcsolható, így szükség esetén az ajtó ideiglenesen elektromos vezérlés nélkül is átjárhatóvá tehető.
A Dorcas 54-AaDF-412 impulzus üzemű működése
A belső memóriás zárfogadó rövid, 1 másodpercnél rövidebb elektromos impulzussal vezérelhető. A vezérlőimpulzus után a belső memória megőrzi a nyitási engedélyt addig, amíg az ajtót ténylegesen ki nem nyitják.
Ez a működés különösen praktikus lehet kaputelefonos és beléptetőrendszeres alkalmazásoknál. A vezérlőegységnek nem szükséges folyamatosan feszültséget biztosítania, mert egy megfelelően rövid impulzus elegendő az egyszeri nyitás engedélyezéséhez.
Mivel a készülék munkaáramú, tápfeszültség nélkül zárt állapotban marad. A memóriafunkció tehát nem változtatja meg a zár alapvető fail-secure működését.
Kis áramfelvétel
A Dorcas 54-AaDF-412 12 V DC tápfeszültségen legfeljebb 260 mA áramot vesz fel. Ez alacsonyabb a hagyományos, körülbelül 700 mA áramfelvételű elektromos zárfogadók értékénél.
Az alacsonyabb áramigény előnyös lehet olyan rendszerekben, ahol a zárat közvetlenül kaputelefon, beléptetővezérlő vagy más kisebb terhelhetőségű vezérlőelektronika működteti.
Mechanikus kiiktatás
A zárfogadó egy retesz segítségével mechanikusan kikapcsolható. Kiiktatott állapotban az ajtó szabadabban használható, ezért ez a funkció például költözés, bútorszállítás vagy gyakori átjárás során lehet praktikus.
Fontos, hogy amíg a zárfogadó mechanikusan kiiktatott állapotban van, elektromos vezérléssel nem használható. A normál elektromos működéshez a mechanikus kiiktatást előbb vissza kell kapcsolni.
Zárpajzs kiválasztása
A Dorcas 54-AaDF-412 zárfogadó többféle hagyományos előlappal használható. A megfelelő zárpajzs kiválasztásakor elsősorban az ajtó anyagát és szerkezeti kialakítását érdemes figyelembe venni.
- Fém ajtókhoz: normál, egyenes univerzális zárpajzs használható.
- Fa ajtókhoz: derékszögű, 90 fokban megtört jobbos vagy balos zárpajzs használható.
- Műanyag ajtókhoz: egyenes U alakú, jobbos vagy balos előlap alkalmazható.
- Rejtett szereléshez: a tokközépbe szerelhető, nyelvkivezető előlapok használhatók.
A megfelelő kialakítás kiválasztásához további információ található a zárpajzsok és előlapok között.
Fontos tudnivalók a telepítéshez
A zárfogadó megfelelő működéséhez fontos a szakszerű mechanikai beépítés, a megfelelő tápellátás és a helyesen beállított vezérlőimpulzus.
Feszültségesés – FIGYELEM! Ha a telepítés során a kábelcsatlakozó lefelé néz, a működést jelentősen befolyásolhatja a vezetékeken kialakuló feszültségesés. Ezért fontos, hogy a zárhoz megfelelő feszültség jusson el.
Továbbá a vezeték hosszát és keresztmetszetét is figyelembe kell venni, mert a túl nagy feszültségesés bizonytalan vagy hibás működéshez vezethet.
Karbantartás
Az elektromos zárfogadó mechanikájának rendszeres ellenőrzése hozzájárulhat a megbízható működéshez és a hosszú élettartamhoz. Különösen fontos a mozgó mechanikai részek tisztán tartása és szükség esetén a megfelelő kenés frissítése.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére nem alkalmas, ezért használata TILOS! A nem megfelelő kenőanyag kedvezőtlenül befolyásolhatja a zár működését.
Felhasználási terület
A Dorcas 54-AaDF-412 elektromos zár elsősorban olyan ajtóknál használható, ahol kis áramfelvételű, impulzusvezérelt és memóriás elektromos nyitásra van szükség, miközben a mechanikus kiiktatás lehetősége is fontos.
Használható például családi házak bejárati ajtajánál, társasházi kaputelefonos rendszerekben, irodákban, üzletekben és beléptetőrendszerrel vezérelt ajtóknál. Szimmetrikus kialakításának köszönhetően jobbos és balos ajtókhoz egyaránt alkalmazható.
Összességében ez a DORCAS 54-es sorozat normál méretű, szimmetrikus, kis áramfelvételű, belső memóriával rendelkező és mechanikusan kiiktatható elektromos zárfogadója. A készülék 12 V DC tápfeszültségről működik, munkaáramú és rövid impulzusjellel vezérelhető.
