Dorcas 54-NDF munkaáramú zárfogadó – kiiktatható

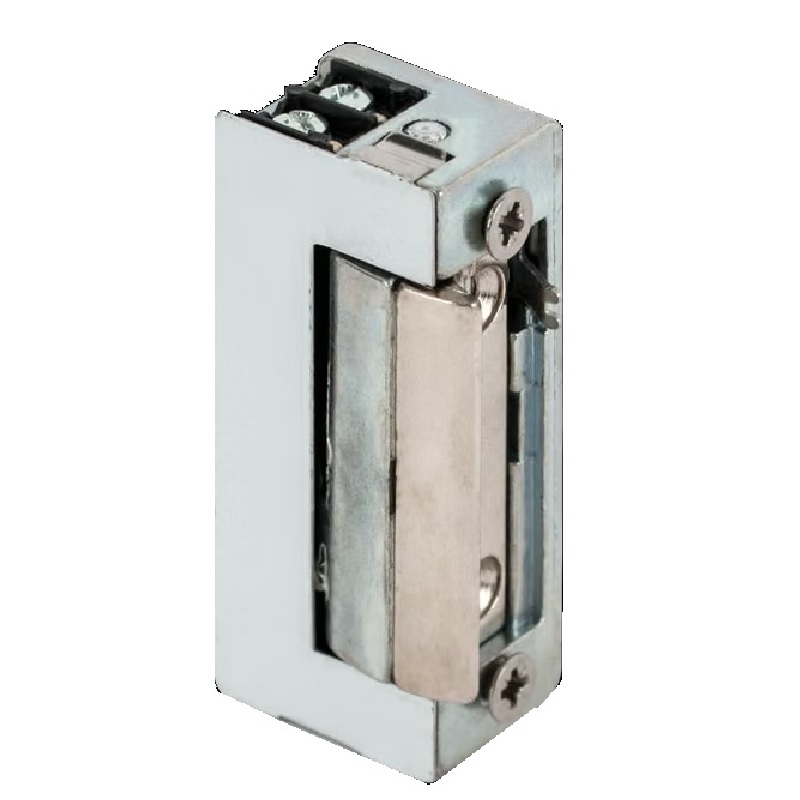

Dorcas 54-NDF elektromos zár, feszültségre nyitó, szimmetrikus, pajzs nélküli és mechanikusan kiiktatható zárfogadó.
Műszaki adatok:
| Dorcas 54-NDF elektromos zárfogadó jellemzői: | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 8–12 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 700 mA (12 V DC) |
| Ellenállás | 17 Ω |
| Teljesítmény | 8,4 W |
| Nyitáskori fogyasztás | 8,4 W |
| Töréspont | 3236 N / 300 kgf |
| Dorcas 54-NDF vezérlése és működése | |
| Vezérlés módja | Időzített impulzus (1–15 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 54 – normál, szimmetrikus |
| Kis áramfelvételű | Nem |
| Szimmetrikus | Igen |
| Dorcas 54-NDF mechanikai kialakítása | |
| Keskeny kivitel | Nem |
| Mini kivitel | Nem |
| Radiális zárnyelv | Nem |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+4 / −1 mm) |
| Kiiktatható | Igen – mechanikusan kikapcsolható |
| Zárnyelv-érzékelés | Nem |
| Dorcas 54-NDF beépítési adatai | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Beépítés | Minden hagyományos előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Dorcas 54-NDF méretei és egyéb műszaki adatai | |
| Méret | 67 × 20,5 × 28 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,18 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Kiiktatható zárfogadó: A zárfogadó egy retesz segítségével kézzel kikapcsolható, amíg mechanikusan kézzel ki van iktatva addig elektromosan nem lehet használni. Az ideiglenesen letiltott zárfogadó hasznos lehet például bútorszállításra.
A Dorcas 54-NDF elektromos zár munkaáramú, vagyis feszültségre nyitó zárfogadó. Elektromos feszültség hatására lehetővé teszi az ajtó nyitását, ugyanakkor áramszünet esetén zárt állapotban marad. Ez a működés fail-secure rendszerű, ezért olyan ajtóknál használható, ahol fontos, hogy áramkimaradás esetén az ajtó ne váljon automatikusan nyithatóvá.
A zárfogadó egyik fontos tulajdonsága a mechanikus kiiktatási lehetőség. Egy retesz segítségével kézzel kikapcsolható, ezért szükség esetén az elektromos vezérlés átmenetileg mellőzhető. Ez például költözés, bútorszállítás vagy gyakori átjárás során lehet praktikus.
Emellett az elektromos zár szimmetrikus kialakítású, így különböző nyitásirányú ajtóknál is használható. A normál méretű zárfogadó állítható zárnyelvvel rendelkezik, amelynek állítási tartománya +4 / −1 mm. Ennek köszönhetően a telepítés során bizonyos mértékig hozzáigazítható az ajtó mechanikai kialakításához.
A készülék bejárati ajtókhoz, beltéri ajtókhoz, alumíniumajtókhoz és faajtókhoz egyaránt alkalmazható. Süllyesztett szerelésre készült, továbbá minden hagyományos zárpajzzsal és előlappal használható. Ezért meglévő ajtók korszerűsítésénél és új beléptetőrendszerek kialakításánál is megfelelő választás lehet.
A Dorcas 54-NDF működése
A munkaáramú zárfogadó elektromos jel hatására oldja a zárást. Amikor megfelelő feszültséget kap, lehetővé teszi az ajtó kinyitását. A vezérlőjel érkezhet például kaputelefonból, beléptető rendszerből, nyomógombról vagy más megfelelő vezérlőegységből.
Mivel ez egy fail-secure elektromos zár, tápfeszültség nélkül zárt állapotban marad. Ezért működése eltér a nyugalmi áramú, úgynevezett fail-safe zárfogadókétól, amelyek áramkimaradás esetén nyitott állapotba kerülnek.
Fontos tudnivalók a telepítéshez
A Dorcas 54-NDF megfelelő működéséhez fontos a helyes tápellátás és a szakszerű mechanikai beépítés. Különösen figyelni kell a vezeték hosszára és keresztmetszetére, mert a kábelezésen kialakuló feszültségesés befolyásolhatja az elektromos zár működését.
Feszültségesés – FIGYELEM! Ha a telepítés során a kábelcsatlakozó lefelé néz, a működést nagyban befolyásolhatja a feszültségesés. Ezért a 8–12 V-os záraknál ilyen beépítési helyzetben legalább 10 V szükséges ahhoz, hogy a szolenoid megfelelően ki tudja nyitni a zárat.
Továbbá fontos a megfelelő karbantartás. Az elektromos zár kenésének javítására vagy megújítására WD-40 oldó és korrózióeltávolító spray használata nem alkalmas, ezért használata TILOS! A nem megfelelő kenőanyag ugyanis hosszabb távon károsíthatja vagy kedvezőtlenül befolyásolhatja a szerkezet működését.
Felhasználási terület
A Dorcas 54-NDF zárfogadó elsősorban olyan ajtóknál használható, ahol elektromosan vezérelt nyitásra van szükség. Ilyen lehet például egy családi ház bejárati ajtaja, társasházi bejárat, iroda, üzlet vagy beléptetőrendszerrel vezérelt beltéri ajtó.
A szimmetrikus kialakítás univerzális nyitásirányt tesz lehetővé. Emellett a mechanikus kiiktatás további rugalmasságot biztosít, ezért a zárfogadó olyan helyeken is praktikus lehet, ahol időnként szükség van az ajtó folyamatos, elektromos vezérlés nélküli használatára.
Összességében ez a DORCAS 54-es sorozat szimmetrikus, normál méretű és mechanikusan kiiktatható elektromos zárfogadója. A készülék munkaáramú, vagyis fail-secure működésű, továbbá 8–12 V AC/DC tápfeszültségről használható.
