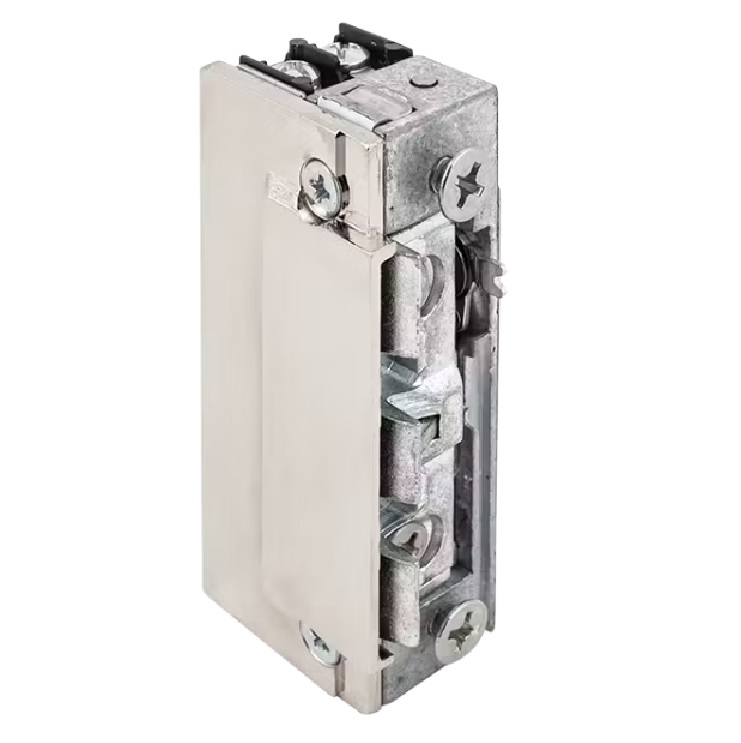

Dorcas-99-1-AbDF-TOP-Double zárnyelvkivezető zárfogadó
Dorcas-99-1-AbDF-TOP-Double elektromos zár, feszültségre nyitó zárfogadó
Műszaki adatok:
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 320 mA (12 V) |
| Ellenállás | 37,5 Ω |
| Teljesítmény | 3,8 W |
| Nyitáskori fogyasztás | 3,8 W |
| Töréspont | 3236 N / 330 kgf |
| Vezérlés módja | Impulzus (<1 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – zárva marad |
| Termékcsalád | 99 – sokoldalú felhasználás, TOP DOUBLE – nyelvkivetős (dupla) |
| Kis áramfelvételű | Igen (≤ 300 mA) |
| Szimmetrikus | Igen |
| Keskeny kivitel | Nem |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Igen |
| Állítható zárnyelv | Igen (+2 / −1 mm) |
| Kiiktatható | Igen |
| Zárnyelv-érzékelés | Nem |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók és alumíniumajtók |
| Szerelési mód | Süllyesztve (rejtetten, a tok közepébe) |
| Kompatibilis zárpajzsok | DORCAS-EZR-25-TOP, DORCAS-EZH-25-TOP, DORCAS-YS-X és DORCAS-YL-X |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |

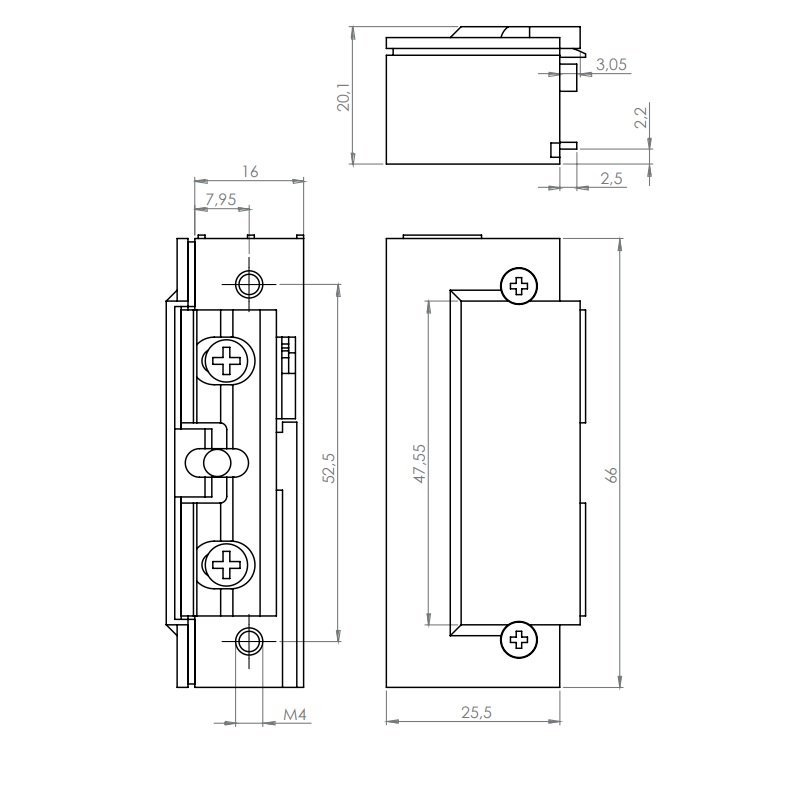

| Méret | 66 × 20,1 × 25,5 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Gyakori telepítési hibák Az elektromos zár kenésének javítására vagy megújítására a WD-40 oldó és korrózió eltávolító spray nem alkalmas, használata TILOS!
Feszültség esés FIGYELEM! Amikor a kábel csatlakozó a telepítés során lefelé néz, abban az esetben a működést nagyban befolyásolja a feszültség esés
Leírás:
Feszültségre nyitó zárfogadó (munkaáramú): Dorcas 99-1-AbDF-TOP-Double elektromos zár tehát feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure) és bezárt állapotban van mindaddig amíg nem kap feszültséget.
Nyelvkivezető zár vagy rejtett szerelésű zárfogadó: tehát a 99-1-AbDF-TOP-Double zár az ajtó tokjának a közepébe is beépíthető mivel nem kell a tok szélét kivágni, hogy kibillenjen a zárnyelv. Ezért is hívják tokközépbe szerelhető vagy zárnyelvkivezető zár. Speciális nyelv-kivezetővel ellátott zárpajzsokkal lehet csak szerelni.
Impulzus üzemű (memóriás) mágneszár: 99-1-AbDF-TOP-Double zár az ajtó kinyitásának pillanatáig nyitva tartja a zárfogadót, hacsak még nem kap továbbra is feszültséget.
Kikapcsolható zárfogadó: a 99-1-AbDF-TOP-Double zárfogadó egy retesz segítségével kézzel kikapcsolható, amíg mechanikusan kézzel ki van iktatva addig elektromosan nem lehet használni. Az ideiglenesen letiltott zárfogadó hasznos lehet például bútorszállításkor.
Radiális zárnyelv: minimális ajtó és a tok közötti távolság esetén ajánlott. Mivel a zárnyelv nem billen ki a zárnyelv síkjából, hanem magába fordul el, ezért minimális hézag esetén is használható. Ilyen esetekben egy hagyományos zár megakad mert nem tud kibillenni.
A 99-1-AbDF-TOP-Double zár rendszerint a bejárati kapukba vagy más helyeken található, és egy elektromos kapcsoló segítségével vezérelhető, amely lehetőséget ad a zár nyitására vagy zárására.
Az elektromos zárfogadók a legelterjedtebb elektromos ajtózárási megoldás, köszönhetően annak, hogy könnyedén, szinte minden típusú ajtóhoz alkalmas lehet.
A DORCAS-99 sorozatra jellemző hogy alacsony, radiális zárcsapdájú termékek és kis méretének köszönhetően ideális keskeny ajtókeretekhez. TOP kivitelének, nyelvkivetőjének köszönhetően tokközépbe is szerelhető. Az eszköz működési módja fail-secure tehát munkaáramú.
A Dorcas 99-1-AbDF-TOP-Double zárnyelvfogadókat minden esetben beltérre és esőtől jól védett helyre kell telepíteni. Amennyiben kültérre telepíthető elektromos zárnyelvfogadót keres, akkor a vízálló sorozatú modellek a megfelelő választás.
Gyakori telepítési hibák Az elektromos zár kenésének javítására vagy megújítására a WD40 zsíroldó és korrózió eltávolító spray nem alkalmas.
