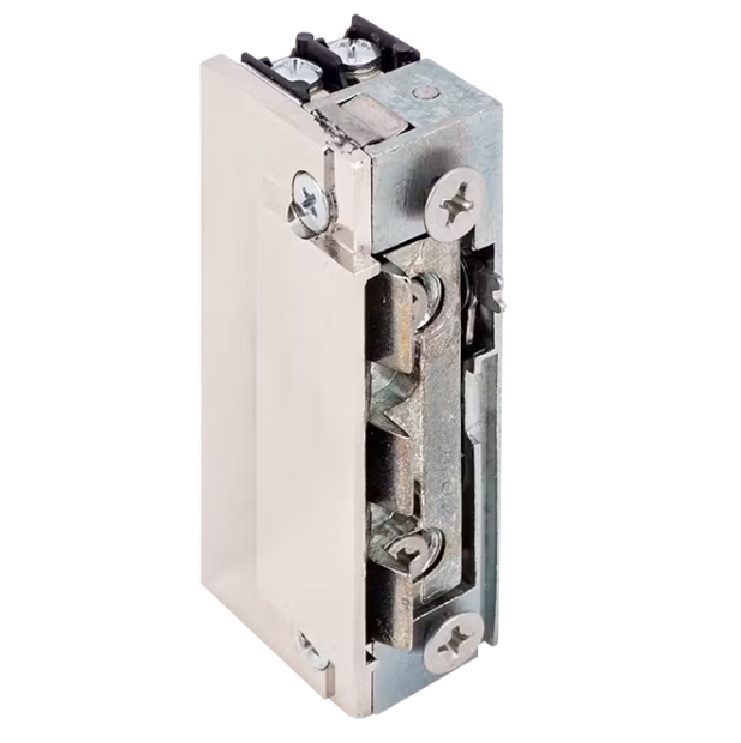

Dorcas 99-1-NDF-TOP-DOUBLE munkaáramú, dupla nyelvkivezetős zárfogadó
A Dorcas 99-1-NDF-TOP-DOUBLE 10–24 V AC/DC tápfeszültségű, munkaáramú, szimmetrikus, mini kivitelű és radiális zárnyelvű elektromos zárfogadó. TOP DOUBLE kialakítása rejtett, tokközépbe történő szerelést tesz lehetővé, mechanikus kiiktatási lehetőséggel.
Műszaki adatok:
| Dorcas 99-1-NDF-TOP-DOUBLE elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 280 mA (12 V) |
| Ellenállás | 43 Ω |
| Teljesítmény | 3,36 W |
| Nyitáskori fogyasztás | 3,36 W |
| Töréspont | 3236 N / 330 kgf |
| Vezérlés és működés | |
| Vezérlés módja | Időzített impulzus (1–15 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 99 / TOP DOUBLE – dupla nyelvkivezetős kialakítás |
| Kis áramfelvételű | Igen (≤ 300 mA) |
| Mechanikai kialakítás | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Nem |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+2 / −1 mm) |
| Kiiktatható | Igen, mechanikusan |
| Zárnyelv-érzékelés | Nem |
| Dorcas 99-1-NDF-TOP-DOUBLE TOP DOUBLE beépítése | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók és alumíniumajtók |
| Szerelési mód | Süllyesztve – rejtetten, az ajtótok közepébe |
| Kompatibilis zárpajzsok | DORCAS-EZR-25-TOP, DORCAS-EZH-25-TOP, DORCAS-YS-X és DORCAS-YL-X |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Méretek és egyéb műszaki adatok | |
| Méret | 66 × 20,1 × 25,5 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Kiiktatható zárfogadó: A zárfogadó egy retesz segítségével kézzel kikapcsolható, amíg mechanikusan kézzel ki van iktatva addig elektromosan nem lehet használni. Az ideiglenesen letiltott zárfogadó hasznos lehet például bútorszállításra.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Nyelvkivezető zár vagy rejtett szerelésű zárfogadó: Az ajtó tokjának a közepébe is beépíthető mivel nem kell a tok szélét kivágni, hogy kibillenjen a zárnyelv. Ezért is hívják tokközépbe szerelhető vagy zárnyelv kivezető zár. Speciális nyelv-kivezetéssel ellátott zárpajzsokkal lehet csak szerelni.
A Dorcas 99-1-NDF-TOP-DOUBLE munkaáramú elektromos zárfogadó, vagyis feszültség hatására oldja a zárást. Áramszünet esetén zárt állapotban marad, ezért működési módja fail-secure.
A készülék 10–24 V AC/DC tápfeszültség-tartományban működik, így többféle kaputelefon-, beléptető- és ajtóvezérlő rendszerhez illeszthető.
Mechanikusan kiiktatható zárfogadó
A készülék egyik fontos tulajdonsága a mechanikus kiiktatási lehetőség. Egy retesz segítségével kézzel kikapcsolható, így az ajtó ideiglenesen elektromos vezérlés nélkül is szabadon használható.
A Dorcas 99-1-NDF-TOP-DOUBLE mechanikus kiiktatása praktikus lehet például költözés, bútorszállítás vagy nagyobb átmenő forgalom esetén.
Fontos: amíg a zárfogadó mechanikusan kiiktatott állapotban van, az elektromos vezérlés nem használható. Normál elektromos működéshez először vissza kell állítani a mechanikus reteszt.
TOP DOUBLE – dupla nyelvkivezetős kialakítás
A TOP DOUBLE kivitel speciális dupla nyelvkivezetős kialakítást jelent. Ennek köszönhetően a zárfogadó rejtetten, az ajtótok középső részébe is beépíthető.
A hagyományos elektromos zárfogadóknál a zárnyelv mozgásához a tok szélén megfelelő helyet kell kialakítani. A nyelvkivezetős rendszer speciális zárpajzs segítségével vezeti ki a zárnyelvet, ezért alkalmas rejtett, tokközépbe történő szerelésre.
A TOP DOUBLE kivitelhez megfelelő nyelvkivezetős zárpajzs szükséges, ezért a zárfogadó és a választott zárpajzs kompatibilitását telepítés előtt ellenőrizni kell.
Szimmetrikus, mini és radiális kialakítás
A Dorcas 99-1-NDF-TOP-DOUBLE szimmetrikus és mini kivitelű, valamint DIN 107 szerint univerzálisan alkalmazható. A műszaki adatok alapján ugyanakkor nem keskeny kivitelű.
A radiális zárnyelv nyitáskor kisebb helyigénnyel mozog, mint egy hagyományos, nagy ívben kiforduló zárnyelv. A zárnyelv +2 / −1 mm tartományban állítható, így a mechanikai illesztés telepítéskor finomhangolható.
Kis áramfelvétel
A készülék maximális áramfelvétele 12 V mellett 280 mA, teljesítményfelvétele pedig 3,36 W, ezért kis áramfelvételű elektromos zárfogadónak számít.
Kaputelefonhoz, beléptetőrendszerhez vagy más vezérlőelektronikához történő csatlakoztatás előtt mindig ellenőrizni kell a vezérlőkimenet terhelhetőségét.
Tápellátás és feszültségesés
A Dorcas 99-1-NDF-TOP-DOUBLE 10–24 V AC/DC tápfeszültséggel működik. Hosszabb kábelezés esetén a vezeték ellenállása miatt feszültségesés jelentkezhet, ami befolyásolhatja a zár megfelelő működését.
Ezért megfelelő keresztmetszetű vezetéket kell alkalmazni, és telepítéskor célszerű a zárfogadó kapcsain ténylegesen rendelkezésre álló feszültséget is ellenőrizni. A tápfeszültségnek a készüléknél is a megadott 10–24 V működési tartományon belül kell maradnia.
Zárpajzs kiválasztása
A rejtett TOP DOUBLE szereléshez megfelelő nyelvkivezetős zárpajzs szükséges. A kialakítástól függően alkalmazható többek között DORCAS-EZR-25-TOP, DORCAS-EZH-25-TOP, DORCAS-YS-X vagy DORCAS-YL-X zárpajzs.
DORCAS-YL-X zárpajzs megtekintése
Telepítés és felhasználási terület
A Dorcas 99-1-NDF-TOP-DOUBLE beltéri ajtókhoz, bejárati ajtókhoz és alumíniumajtókhoz alkalmazható. Süllyesztett, rejtett szerelésre készült, elsősorban az ajtótok középső részébe történő beépítéshez.
A készülék víz- és porállósági besorolással nem rendelkezik, ezért beltéri vagy esőtől és nedvességtől megfelelően védett helyre kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására a megadott műszaki adatok alapján nem alkalmas.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
A Dorcas 99-1-NDF-TOP-DOUBLE 10–24 V AC/DC tápellátású, munkaáramú, szimmetrikus, mini és radiális zárnyelvű elektromos zárfogadó. TOP DOUBLE dupla nyelvkivezetős kialakítása rejtett, tokközépbe történő szerelést tesz lehetővé, miközben mechanikusan kiiktatható és 12 V mellett mindössze 280 mA maximális áramfelvétellel működik.
