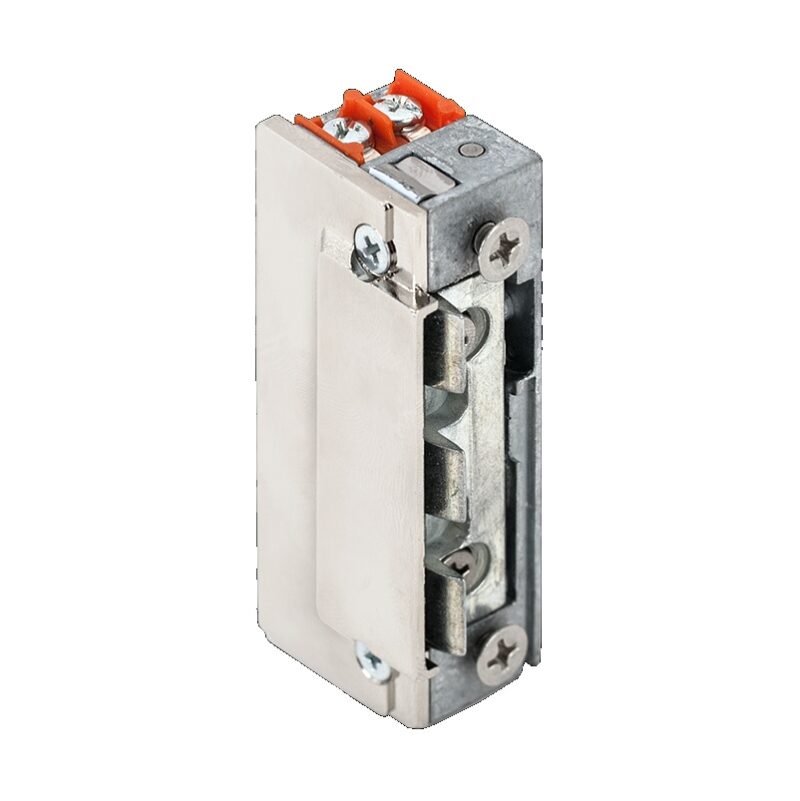

Dorcas 99-1-NF-TOP-DOUBLE munkaáramú, nyelvkivezetős zárfogadó
A Dorcas 99-1-NF-TOP-DOUBLE feszültségre nyitó, szimmetrikus, alacsony kialakítású, pajzs nélküli, dupla nyelvkivezetős és kis áramfelvételű elektromos zárfogadó rejtett, tokközépbe történő szereléshez.
Műszaki adatok:
| Elektromos jellemzők | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 280 mA (12 V) |
| Ellenállás | 43 Ω |
| Teljesítmény | 3,36 W |
| Nyitáskori fogyasztás | 3,36 W |
| Töréspont | 3236 N / 330 kgf |
| Vezérlés és működés | |
| Vezérlés módja | Időzített impulzus (1–15 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 99 – sokoldalú felhasználás, TOP DOUBLE – dupla nyelvkivezetős kialakítás |
| Kis áramfelvételű | Igen (≤ 300 mA) |
| Mechanikai kialakítás | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Nem |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+2 / −1 mm) |
| Kiiktatható | Nem |
| Zárnyelv-érzékelés | Nem |
| TOP DOUBLE nyelvkivezetős beépítés | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók és alumíniumajtók |
| Szerelési mód | Süllyesztve – rejtetten, az ajtótok közepébe |
| Kompatibilis zárpajzsok | DORCAS-EZR-25-TOP, DORCAS-EZH-25-TOP, DORCAS-YS-X és DORCAS-YL-X |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Dorcas 99-1-NF-TOP-DOUBLE méretei és egyéb műszaki adatai | |

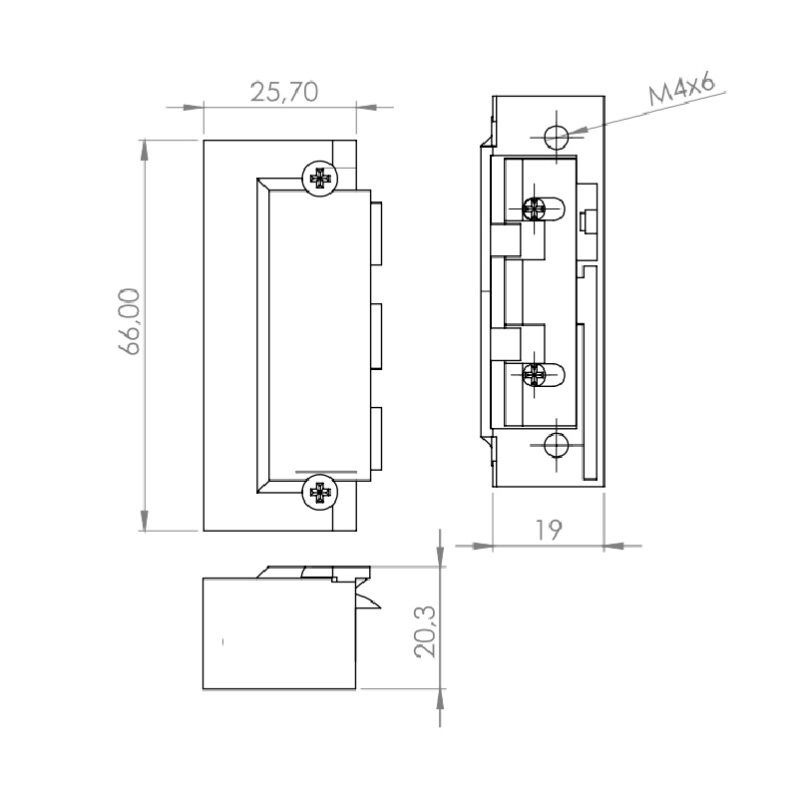

| Méret | 66 × 20,1 × 25,5 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Nyelvkivezető zár vagy rejtett szerelésű zárfogadó: Az ajtó tokjának a közepébe is beépíthető mivel nem kell a tok szélét kivágni, hogy kibillenjen a zárnyelv. Ezért is hívják tokközépbe szerelhető vagy zárnyelv kivezető zár. Speciális nyelv-kivezetéssel ellátott zárpajzsokkal lehet csak szerelni.
A Dorcas 99-1-NF-TOP-DOUBLE munkaáramú elektromos zárfogadó. Elektromos vezérlőjel hatására oldja a zárást, áramszünet esetén pedig zárt állapotban marad.
Ez fail-secure működés, amelynél a tápellátás megszűnése nem eredményezi az ajtó automatikus nyitását. A készülék 10–24 V AC/DC tápfeszültséggel működtethető.
Rejtett, tokközépbe szerelhető kialakítás
A készülék TOP DOUBLE kialakításának egyik legfontosabb előnye a dupla nyelvkivezetős szerelési lehetőség. Ennek köszönhetően a zárfogadó rejtetten, az ajtótok középső részébe is beépíthető.
A hagyományos zárfogadóknál a zárnyelv mozgásához általában a tok széle felé megfelelő helyet kell biztosítani. A nyelvkivezetős rendszer ezzel szemben speciális zárpajzs segítségével vezeti ki a zárnyelvet.
A Dorcas 99-1-NF-TOP-DOUBLE ezért különösen alkalmas lehet olyan beépítési helyzetekhez, ahol rejtett, esztétikus vagy tokközépbe történő szerelés szükséges.
Speciális TOP zárpajzsok
A nyelvkivezetős kialakítás miatt a készülékhez megfelelő TOP kivitelű zárpajzs szükséges. Kompatibilis például a DORCAS-EZR-25-TOP, DORCAS-EZH-25-TOP, DORCAS-YS-X és DORCAS-YL-X.
A megfelelő zárpajzs kiválasztása a beépítési helytől, az ajtótok kialakításától és a kívánt nyelvkivezetéstől függ.
Radiális zárnyelv
A Dorcas 99-1-NF-TOP-DOUBLE radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon billen kifelé, hanem a saját síkján belül fordul el.
Ennek köszönhetően kisebb ajtó–tok hézag mellett is használható, mivel a zárnyelv mozgása kevesebb helyet igényel.
A zárnyelv +2 / −1 mm tartományban állítható, így a mechanikai illesztés finomhangolható.
Időzített vezérlés
A készülék időzített elektromos vezérléssel működik. A vezérlőjel 1–15 másodpercig tarthat, ez idő alatt a zárfogadó oldott állapotban marad.
Ez a változat nem memóriás, ezért az elektromos vezérlőjel megszűnése után visszaáll zárt alaphelyzetbe.
Kis áramfelvétel
A maximális áramfelvétel 12 V esetén 280 mA, ezért a készülék kis áramfelvételű zárfogadónak számít.
Ez előnyös lehet kaputelefonokkal, beléptetőrendszerekkel vagy más vezérlőelektronikákkal történő használat során, ugyanakkor mindig ellenőrizni kell a vezérlő és a tápegység műszaki paramétereit.
Tápellátás és feszültségesés
A Dorcas 99-1-NF-TOP-DOUBLE 10–24 V AC/DC tápfeszültség-tartományban használható.
Hosszabb kábelezés esetén a vezeték ellenállása miatt feszültségesés jelentkezhet. Ezért a vezeték hosszát és keresztmetszetét úgy kell megválasztani, hogy a zárfogadónál rendelkezésre álló feszültség a megadott 10–24 V-os működési tartományon belül maradjon.
Telepítés és felhasználási terület
A készülék beltéri ajtókhoz, bejárati ajtókhoz és alumíniumajtókhoz használható. Süllyesztett, rejtett szerelésre készült, elsősorban a tok középső részébe történő beépítéshez.
A Dorcas 99-1-NF-TOP-DOUBLE víz- és porállósági besorolással nem rendelkezik, ezért beltéri vagy az időjárástól megfelelően védett helyre kell telepíteni.
Feszülő vagy huzatterhelt ajtó nyitására a megadott műszaki adatok alapján nem alkalmas.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez és a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
A Dorcas 99-1-NF-TOP-DOUBLE munkaáramú, szimmetrikus, mini kialakítású és radiális zárnyelvű elektromos zárfogadó. TOP DOUBLE kivitele lehetővé teszi a speciális nyelvkivezetős, rejtett és tokközépbe történő beépítést, miközben 10–24 V AC/DC tápellátással és kis áramfelvétellel működik.
