Dorcas 99-2-NF-305 munkaáramú zárfogadó visszajelzéssel
A Dorcas 99-2-NF-305 feszültségre nyitó, keskeny, radiális zárnyelvű, kis áramfelvételű elektromos zárfogadó beépített ajtóállapot- és zárnyelv-visszajelzéssel.
Műszaki adatok:
| 99-2-NF-305 elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 280 mA |
| Ellenállás | 43 Ω |
| Teljesítmény | 3,36 W |
| Nyitáskori fogyasztás | 3,36 W |
| Záráskori fogyasztás | 0 W |
| Töréspont | 3236 N / 330 kgf |
| Vezérlés és működés | |
| Vezérlés módja | Időzített impulzus (1–15 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 99 – sokoldalú felhasználás |
| Kis áramfelvételű | Igen (≤ 300 mA) |
| 99-2-NF-305 mechanikai kialakítása | |
| Szimmetrikus | Nem |
| Keskeny kivitel | Igen |
| Mini kivitel | Nem |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+3 / −0 mm) |
| Kiiktatható | Nem |
| Visszajelzés és érzékelés | |
| Zárnyelv-érzékelés | Igen |
| Visszajelzés | Ajtóállapot (ajtó csukva) és zárnyelv-érzékelés |
| Visszajelzés típusa | Mikrokapcsoló |
| Ajtóállapot-visszajelzés típusa | NO/NC |
| Beépítési adatok | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, műanyag ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Beépítés | Minden hagyományos előlappal használható |
| Telepítés helye | Beltér |

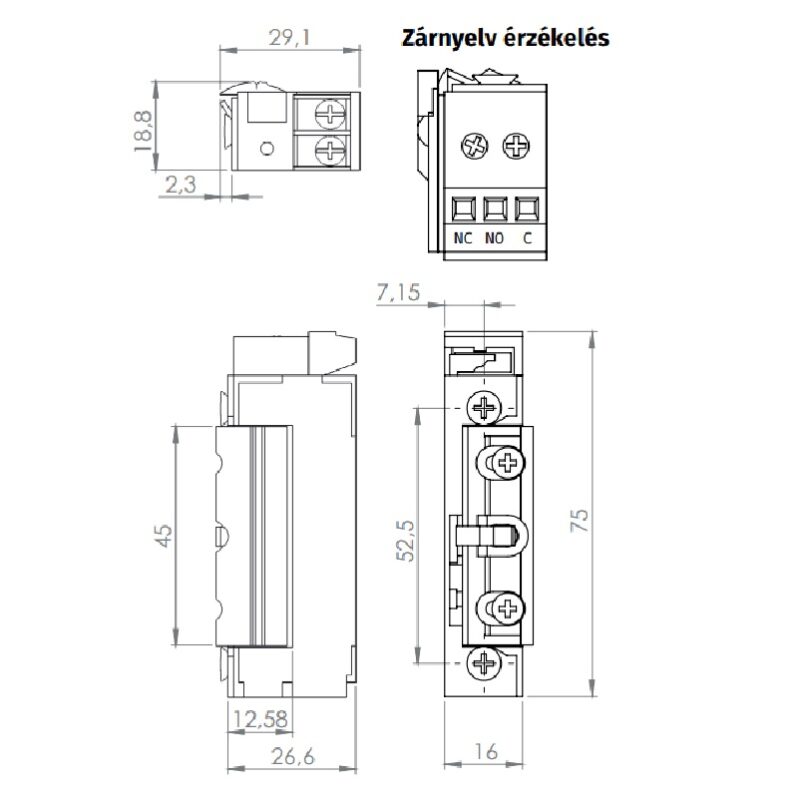

| 99-2-NF-305 méretei és egyéb műszaki adatai | |
| Méret | 75 × 16 × 25,5 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,125 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Zárnyelv állapot visszajelzés: NC NO visszajelzés
A Dorcas 99-2-NF-305 munkaáramú, vagyis feszültségre nyitó elektromos zárfogadó. Elektromos vezérlőjel hatására oldja a zárást, áramszünet esetén pedig zárt állapotban marad.
Ez fail-secure működés, amelynél a tápellátás hiánya nem eredményezi az ajtó automatikus nyitását. Emellett a készülék alacsony áramfelvételű és beépített állapot-visszajelzéssel rendelkezik.
Ajtóállapot- és zárnyelv-visszajelzés
A készülék egyik fontos tulajdonsága a beépített mikrokapcsolós visszajelzés. Ennek segítségével az ajtó állapota és a zárnyelv helyzete is felügyelhető.
A visszajelző érintkező NO/NC kialakítású, így megfelelő beléptető-, riasztó- vagy felügyeleti rendszerhez csatlakoztatható.
Ez különösen hasznos lehet olyan rendszereknél, ahol nemcsak az elektromos nyitás vezérlése, hanem az ajtó tényleges állapotának ellenőrzése is szükséges.
Keskeny kialakítás
A 99-2-NF-305 mindössze 16 mm széles, ezért keskenyebb ajtóprofiloknál is alkalmazható. Teljes mérete 75 × 16 × 25,5 mm.
A műszaki adatok alapján ez a változat nem mini és nem szimmetrikus kivitelű. Ugyanakkor univerzális nyitási iránnyal rendelkezik, ezért többféle beépítési helyzetben használható.
Radiális zárnyelv
A Dorcas 99-2-NF-305 radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon billen kifelé, hanem a saját síkján belül fordul el.
Ennek köszönhetően kis ajtó–tok hézag esetén is előnyös lehet, mert kisebb hely szükséges a zárnyelv mozgásához.
A zárnyelv +3 / −0 mm tartományban állítható, így a mechanikai illesztés finomhangolható.
Kis áramfelvétel
A maximális áramfelvétel 280 mA, ezért a készülék kis áramfelvételű elektromos zárfogadónak számít.
Ez kedvező lehet kaputelefonokkal, beléptetőrendszerekkel és más vezérlőelektronikákkal történő használat során. Ugyanakkor minden esetben figyelembe kell venni a vezérlő és a tápegység műszaki paramétereit.
Tápellátás és feszültségesés
A készülék 10–24 V AC/DC tápfeszültség-tartományban használható. Ezért a tápellátást mindig a kiválasztott rendszer és a teljes vezetékezés figyelembevételével kell kialakítani.
Hosszabb kábelezés esetén a vezeték ellenállása miatt feszültségesés jelentkezhet. Emiatt fontos a megfelelő kábelkeresztmetszet és annak biztosítása, hogy a zárfogadónál rendelkezésre álló feszültség a 10–24 V-os működési tartományon belül maradjon.
Telepítés és felhasználás
A 99-2-NF-305 beltéri ajtókhoz, bejárati ajtókhoz, valamint fa-, alumínium- és műanyag ajtókhoz használható.
Süllyesztett szerelésre készült, és hagyományos zárpajzsokkal alkalmazható. A termék víz- és porállósági besorolással nem rendelkezik, ezért beltéri telepítésre készült.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
A 99-2-NF-305 egy keskeny, kis áramfelvételű, munkaáramú elektromos zárfogadó, amely radiális zárnyelvvel, NO/NC mikrokapcsolós visszajelzéssel és állítható zárnyelvvel rendelkezik.
