Dorcas 99-2-NF-412-PRE munkaáramú, keskeny zárfogadó feszülő ajtóhoz
A Dorcas 99-2-NF-412-PRE 12 V DC tápfeszültségű, munkaáramú, keskeny és radiális zárnyelvű elektromos zárfogadó. PRE kialakításának köszönhetően akár 200 N előfeszítés mellett is képes oldani, ezért feszülő ajtókhoz is alkalmazható.
Műszaki adatok:
| Elektromos jellemzők | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 12 V |
| Táp típusa | DC |
| Maximális áramfelvétel | 320 mA |
| Ellenállás | 38 Ω |
| Teljesítmény | 3,8 W |
| Nyitáskori fogyasztás | 3,8 W |
| Záráskori fogyasztás | 0 W |
| Töréspont | 3236 N / 330 kgf |
| Vezérlés és működés | |
| Vezérlés módja | Időzített impulzus (1–60 mp – 12 V DC) és impulzus (<1 mp – 24 V DC) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 99 / PRE – preload, legfeljebb 200 N előfeszítés |
| Kis áramfelvételű | Nem |
| Dorcas 99-2-NF-412-PRE mechanikai kialakítása | |
| Szimmetrikus | Nem |
| Keskeny kivitel | Igen |
| Mini kivitel | Nem |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+3 / −0 mm) |
| Kiiktatható | Nem |
| Zárnyelv-érzékelés | Nem |
| PRE kialakítás és beépítés | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, műanyag ajtók, alumíniumajtók, faajtók és előfeszített ajtók |
| Maximális előfeszítés | 200 N |
| Szerelési mód | Süllyesztve |
| Beépítés | Minden hagyományos előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Igen, legfeljebb 200 N előfeszítésig |

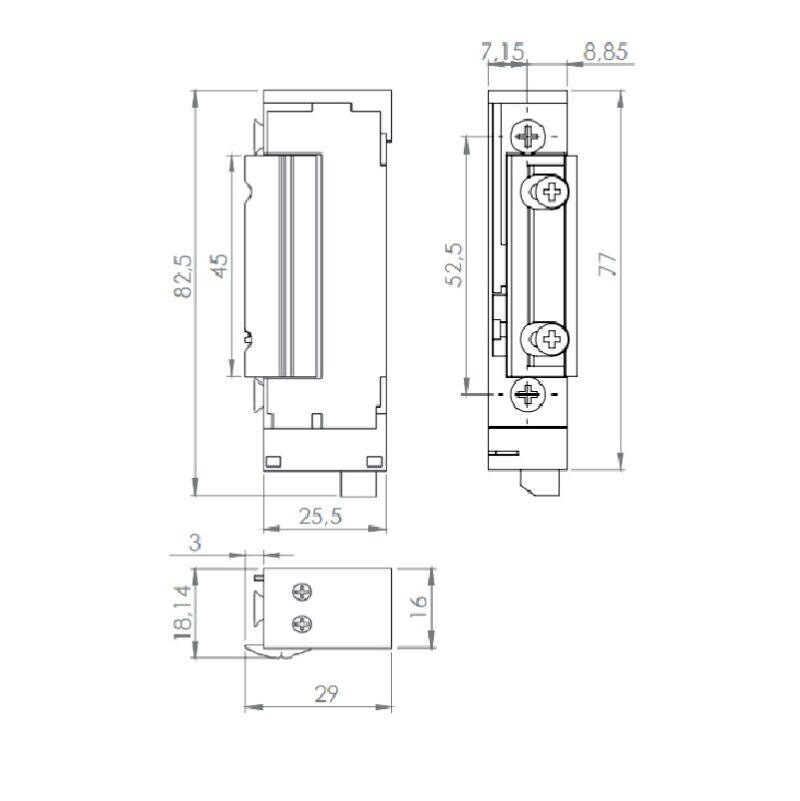

| Dorcas 99-2-NF-412-PRE méretei és műszaki adatai | |
| Méret | 82,5 × 16,5 × 25,5 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,125 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Feszülő ajtóra is használható
A Dorcas 99-2-NF-412-PRE munkaáramú elektromos zárfogadó, vagyis feszültség hatására oldja a zárást. Áramszünet esetén zárt állapotban marad, ezért működési módja fail-secure.
A készülék 12 V DC tápfeszültséggel működik. Maximális áramfelvétele 320 mA, teljesítményfelvétele pedig 3,8 W.
PRE kialakítás – feszülő ajtókhoz
A PRE, vagyis preload kialakítás legfontosabb előnye, hogy a zárfogadó akár 200 N előfeszítés mellett is képes oldani.
Ezért a készülék olyan ajtóknál is előnyös, ahol az ajtólap, az ajtótömítés vagy a zárszerkezet folyamatos nyomást gyakorol a zárfogadó nyelvére. Ilyen jelenség gyakran előfordul műanyag, fa- és alumíniumajtóknál.
A 200 N előfeszítési képesség nem helyettesíti az ajtó megfelelő mechanikai beállítását. Az ajtólap, a zárnyelv és a zárfogadó pontos illesztése továbbra is fontos a megbízható működéshez.
Keskeny kivitel
A Dorcas 99-2-NF-412-PRE mindössze 16,5 mm széles, ezért keskeny ajtóprofilokba is jól beépíthető. Ez különösen műanyag, alumínium és keskeny fa ajtókeretek esetén lehet előnyös.
Fontos, hogy a keskeny kialakítás nem azonos a mini kivitellel: a műszaki adatok szerint ez a modell keskeny kivitelű, de nem mini zárfogadó.
Radiális és állítható zárnyelv
A készülék radiális zárnyelvvel rendelkezik. A zárnyelv nyitáskor nem nagy ívben billen kifelé, hanem saját síkján belül fordul el, ezért kisebb hely szükséges a megfelelő működéséhez.
Ez különösen kis ajtó–tok hézag esetén előnyös, ahol egy hagyományos zárfogadó kiforduló zárnyelve könnyebben akadályba ütközhet.
A zárnyelv +3 / −0 mm tartományban állítható, ezért a telepítés során finomhangolható a zárfogadó és az ajtózár mechanikai illesztése.
Tápellátás és feszültségesés
A Dorcas 99-2-NF-412-PRE stabil 12 V DC tápellátást igényel. Hosszabb kábelezés esetén a vezeték ellenállása miatt feszültségesés jelentkezhet, ami befolyásolhatja a megfelelő működést.
Ezért megfelelő keresztmetszetű vezetéket kell alkalmazni, és telepítéskor célszerű a zárfogadó kapcsain ténylegesen rendelkezésre álló feszültséget is ellenőrizni.
Kaputelefonhoz, beléptetőrendszerhez vagy más vezérlőhöz történő csatlakoztatás előtt a vezérlőkimenet terhelhetőségét is ellenőrizni kell. A maximális áramfelvétel 320 mA.
Előlap és beépítés
Ez a modell hagyományos kialakítású zárfogadó, ezért nem igényel speciális nyelvkivezetős TOP zárpajzsot. Megfelelő hagyományos előlappal vagy zárpajzzsal süllyesztve építhető be.
Elektromos zárfogadó zárpajzsok és előlapok megtekintése
Telepítés és felhasználási terület
A készülék beltéri ajtókhoz, bejárati ajtókhoz, műanyag-, alumínium- és faajtókhoz, valamint legfeljebb 200 N előfeszítéssel rendelkező ajtókhoz használható.
Víz- és porállósági besorolással nem rendelkezik, ezért beltéri vagy esőtől és nedvességtől megfelelően védett helyre kell telepíteni.
Karbantartás
A Dorcas 99-2-NF-412-PRE mechanikájának rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
A Dorcas 99-2-NF-412-PRE 12 V DC tápellátású, munkaáramú, keskeny és radiális zárnyelvű elektromos zárfogadó. PRE kialakítása akár 200 N előfeszítés mellett is lehetővé teszi a nyitást, ezért megfelelő választás lehet olyan ajtókhoz, ahol a zárfogadóra folyamatos mechanikai terhelés jut.
