Dorcas SW99-2-AbDF+25C munkaáramú, vízálló, impulzus üzemű zárfogadó – IP68
Dorcas SW99-2-AbDF+25C feszültségre nyitó, IP68 vízálló, szimmetrikus, keskeny, mini kivitelű, radiális zárnyelvű, kiiktatható és memóriás elektromos zárfogadó 250 mm-es gyári vezetékkel. – 10-24V ac/dc
Műszaki adatok:
| SW99-2-AbDF+25C elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 320 mA |
| Ellenállás | 38 Ω |
| Teljesítmény | 3,8 W |
| Nyitáskori fogyasztás | 3,8 W |
| Záráskori fogyasztás | 0 W |
| Töréspont | 3236 N / 330 kgf |
| Vezérlés és működés | |
| Vezérlés módja | Impulzus (<1 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | SW99 – vízálló és mini méret |
| Kis áramfelvételű | Nem |
| Dorcas SW99-2-AbDF+25C Mechanikai kialakítás | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Igen |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Igen (külső csúszó) |
| Állítható zárnyelv | Igen (+3 / −0 mm) |
| Kiiktatható | Igen |
| Zárnyelv-érzékelés | Nem |
| Dorcas SW99-2-AbDF+25C Beépítési adatok | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Kertkapuk és kapuk |
| Szerelési mód | Süllyesztve |
| Beépítés | Minden hagyományos előlappal használható |
| Csomag tartalma | 250 mm vezeték speciális csatlakozóval |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Telepítés helye | Kültér |

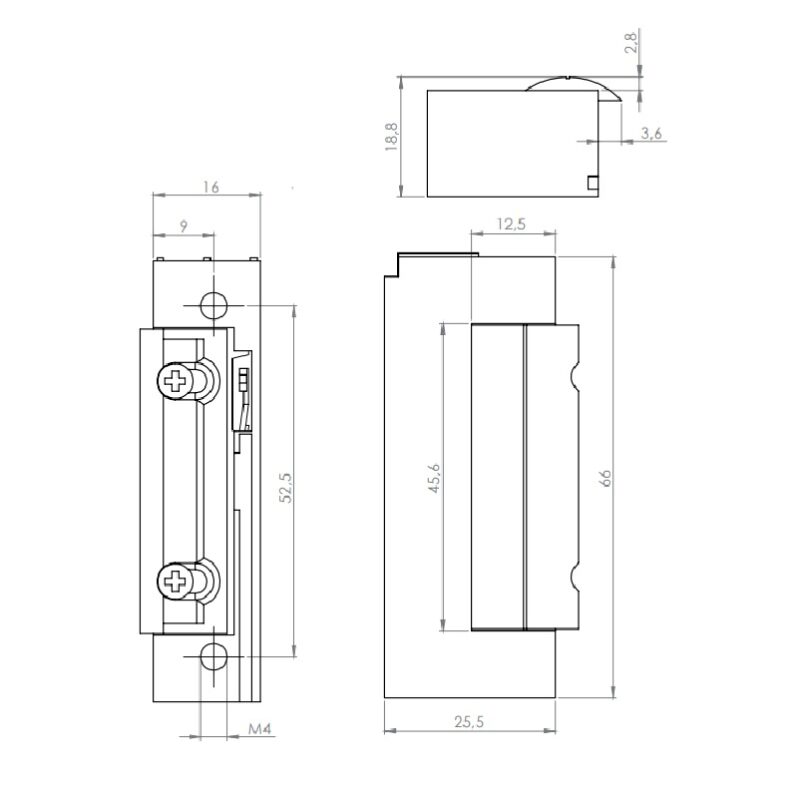

| Méretek és egyéb műszaki adatok | |
| Méret | 66 × 16,5 × 25,5 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | IP68 |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,14 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Kiiktatható zárfogadó: A zárfogadó egy retesz segítségével kézzel kikapcsolható, amíg mechanikusan kézzel ki van iktatva addig elektromosan nem lehet használni. Az ideiglenesen letiltott zárfogadó hasznos lehet például bútorszállításra.
- Impulzus üzemű (memóriás) mágneszár: Az ajtó kinyitásának pillanatáig nyitva tartja a zárfogadót, hacsak még nem kap feszültséget.
- Vízálló mágneszár: a cseppálló zárfogadók jól bírják a vizes és a nedves kültéri környezetet. A vízálló zárfogadókat csak a gyári kábellel szabad szerelni. (IP65, IP68).
A Dorcas SW99-2-AbDF+25C munkaáramú, vagyis feszültségre nyitó elektromos zárfogadó. Alaphelyzetben zárt állapotban tartja az ajtót, rövid elektromos impulzus hatására pedig nyitási engedélyt ad.
Áramszünet esetén zárva marad, ezért működése fail-secure. Emellett IP68 védettségű, keskeny és mini kivitelű, így kültéri kapuk és korlátozott beépítési hely esetén is használható.
IP68 vízálló zárfogadó
A készülék IP68 víz- és por elleni védelemmel rendelkezik, ezért kültéri telepítésre, például kertkapukhoz és kapukhoz is alkalmas.
A rendelkezésre álló teszt alapján a készülék 1,5 méter mély vízben, 3 órás vízbe merítés után is megőrizte működőképességét.
Fontos: az IP68 védettség kizárólag a gyári, fixen csatlakoztatott vezetékkel érvényes. A kábel csatlakoztatása gyárilag történik, ezért azt nem szabad módosítani vagy lecserélni.
Impulzus üzemű, memóriás működés
A Dorcas SW99-2-AbDF+25C zárfogadó impulzus üzemű, vezérléséhez rövid, 1 másodpercnél rövidebb elektromos impulzus szükséges.
A külső csúszó memória az elektromos impulzus után megtartja a nyitási engedélyt egészen addig, amíg az ajtót fizikailag ki nem nyitják.
Ezért nincs szükség arra, hogy a nyitás teljes időtartama alatt folyamatosan feszültség alatt maradjon a zárfogadó.
Fontos: memóriás zárfogadónál rövid impulzusos vezérlést kell alkalmazni. Ha az ajtó kinyílik és visszazáródik, miközben a vezérlőjel még mindig aktív, a memória újabb nyitási engedélyt tárolhat.
Mechanikusan kiiktatható
A készülék egy mechanikus retesz segítségével kézzel kiiktatható. Ez például költözés, bútorszállítás vagy gyakori átjárás idején lehet praktikus.
Amíg a Dorcas SW99-2-AbDF+25C zárfogadó mechanikusan ki van iktatva, elektromosan nem használható. A normál elektromos működéshez először vissza kell állítani a mechanikus reteszt.
Keskeny és mini kialakítás
A készülék teljes mérete 66 × 16,5 × 25,5 mm, ezért kifejezetten kis helyigényű zárfogadó.
A keskeny, mini kialakítás előnyös olyan ajtó- és kapuprofilok esetén, ahol kevés hely áll rendelkezésre a zárfogadó számára.
Emellett szimmetrikus kialakítású és univerzális nyitási irányú, ezért többféle beépítési helyzetben használható.
Radiális zárnyelv
A Dorcas SW99-2-AbDF+25C zárfogadó radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon billen ki a saját síkjából, hanem befelé fordul.
Ennek köszönhetően kis ajtó–tok hézag mellett is használható. Olyan helyeken is előnyös lehet, ahol egy hagyományos elektromos zárfogadó zárnyelvének már nem lenne elegendő helye a kibillenéshez.
A zárnyelv +3 / −0 mm tartományban állítható, így a mechanikai illesztés finomhangolható.
Kültéri alkalmazás
A DORCAS SW99 sorozat vízálló, kis méretű és keskeny kialakítású elektromos zárfogadókat foglal magába. Az IP68 védettség miatt a modell elsősorban kültéri kapukhoz és kertkapukhoz használható.
Ugyanakkor a készülék nem feszülő vagy huzatterhelt ajtók nyitására készült, ezért a mechanikai beállításnál fontos, hogy a zárnyelvre ne nehezedjen folyamatos oldalirányú terhelés.
Fontos tudnivalók a telepítéshez
A vízálló kivitel megfelelő működésének és az IP68 védettség megtartásának egyik feltétele a gyári vezeték használata.
A készülék 250 mm hosszúságú, speciális csatlakozású gyári vezetékkel kerül forgalomba. A kábel gyári csatlakoztatását nem szabad módosítani.
A készülék 10–24 V AC/DC tápfeszültség-tartományban használható. A vezetékezés kialakításánál figyelembe kell venni a feszültségesést és a maximális 320 mA áramfelvételt.
Karbantartás
A zárfogadó mechanikájának rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez és a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére nem alkalmas, ezért használata TILOS!
Felhasználási terület
A Dorcas SW99-2-AbDF+25C elsősorban kültéri kertkapukhoz és kapukhoz ajánlott, ahol vízálló kivitelre, impulzus üzemű működésre és kis helyigényre van szükség.
Az IP68 védettség, a 16,5 mm-es keskeny kialakítás, a külső memória, a mechanikus kiiktathatóság és a radiális zárnyelv sokoldalú kültéri felhasználást tesz lehetővé.
Összességében egy IP68 vízálló, impulzus üzemű, memóriás, keskeny és kiiktatható elektromos zárfogadó, amely kifejezetten kültéri kapus alkalmazásokhoz készült.
