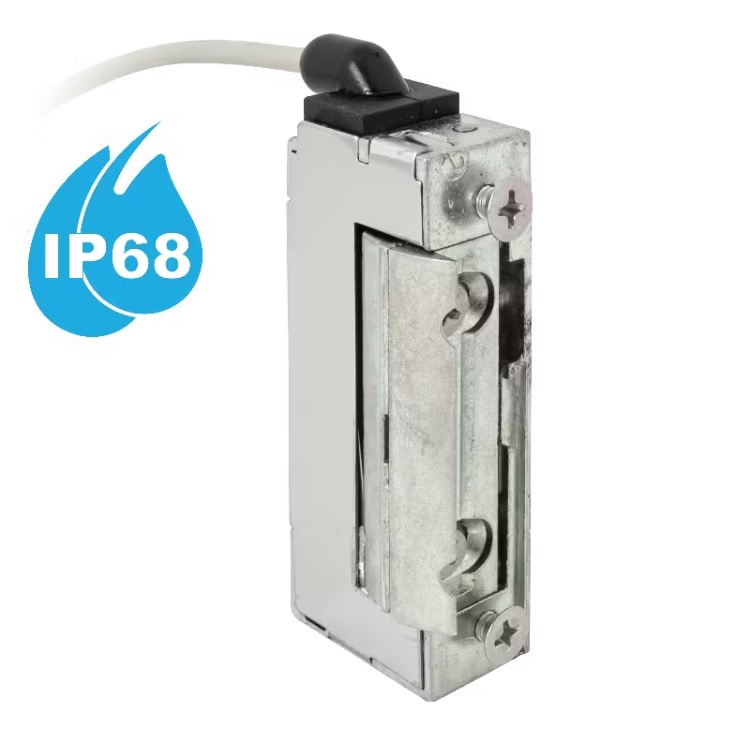

Dorcas SW99-2-NF+25C munkaáramú, vízálló zárfogadó – IP68
Dorcas SW99-2-NF+25C feszültségre nyitó, IP68 vízálló, szimmetrikus, keskeny, mini kivitelű, radiális zárnyelvű és kis áramfelvételű elektromos zárfogadó 250 mm-es gyári vezetékkel.
Műszaki adatok:
| SW99-2-NF+25C elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 280 mA |
| Ellenállás | 43 Ω |
| Teljesítmény | 3,36 W |
| Nyitáskori fogyasztás | 3,36 W |
| Záráskori fogyasztás | 0 W |
| Töréspont | 3236 N / 330 kgf |
| Vezérlés és működés | |
| Vezérlés módja | Időzített impulzus (1–15 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | SW99 – vízálló és mini méret |
| Kis áramfelvételű | Igen (≤ 300 mA) |
| Dorcas SW99-2-NF+25C – Mechanikai kialakítás | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Igen |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+3 / −0 mm) |
| Kiiktatható | Nem |
| Zárnyelv-érzékelés | Nem |
| Dorcas SW99-2-NF+25C – Beépítési adatok | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Kertkapuk és kapuk |
| Szerelési mód | Süllyesztve |
| Beépítés | Minden hagyományos előlappal használható |
| Csomag tartalma | 250 mm vezeték speciális csatlakozóval |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Telepítés helye | Kültér |
| Méretek és egyéb műszaki adatok | |
| Méret | 66 × 16,5 × 25,5 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | IP68 |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,14 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Vízálló mágneszár: a cseppálló zárfogadók jól bírják a vizes és a nedves kültéri környezetet. A vízálló zárfogadókat csak a gyári kábellel szabad szerelni. (IP65, IP68).
A Dorcas SW99-2-NF+25C munkaáramú, vagyis feszültségre nyitó elektromos zárfogadó. Alaphelyzetben zárt állapotban tartja az ajtót, elektromos vezérlőjel hatására pedig lehetővé teszi annak nyitását.
Áramszünet esetén zárva marad, ezért működése fail-secure. Emellett IP68 védettségű, keskeny és mini kivitelű, ezért kültéri kapukhoz és kis beépítési hely esetén is jól használható.
IP68 vízálló zárfogadó
A készülék IP68 víz- és por elleni védelemmel rendelkezik, ezért kültéri telepítésre, például kertkapukhoz és kapukhoz készült.
A rendelkezésre álló teszt alapján a készülék 1,5 méter mély vízben, 3 órás vízbe merítés után is megőrizte működőképességét.
Fontos: az IP68 védettség csak a gyári, fixen csatlakoztatott 250 mm-es vezetékkel érvényes. A kábel csatlakoztatását nem szabad módosítani.
Munkaáramú, feszültségre nyitó működés
A készülék alaphelyzetben zárt. A megfelelő elektromos vezérlőjel hatására old, így az ajtó vagy kapu nyithatóvá válik.
A vezérlés 1–15 másodperces időzített impulzussal történhet. A zárfogadó nem rendelkezik memóriával, ezért működése eltér az impulzusmemóriás típusoktól.
Áramszünet esetén zárt állapotban marad, ezért vagyonvédelmi szempontból fail-secure működésű.
Alacsony áramfelvétel
A maximális áramfelvétel 280 mA, ezért a készülék kis áramfelvételű elektromos zárfogadónak számít.
Ez kisebb terhelést jelenthet a kaputelefonok, beléptetőrendszerek és más vezérlőelektronikák számára. A rendszer kialakításakor ugyanakkor mindig figyelembe kell venni a vezérlő és a tápegység műszaki adatait.
A készülék 10–24 V AC/DC tápfeszültség-tartományban használható.
Keskeny és mini kialakítás
A zárfogadó teljes mérete 66 × 16,5 × 25,5 mm, ezért kifejezetten kis helyigényű kivitel.
A 16,5 mm-es szélesség előnyös keskeny ajtó- és kapuprofiloknál, ahol egy hagyományos méretű elektromos zárfogadó elhelyezése nehézkes lehet.
Emellett a készülék szimmetrikus és univerzális nyitási irányú, ezért többféle beépítési helyzetben alkalmazható.
Radiális zárnyelv
A készülék radiális zárnyelvvel rendelkezik. A zárnyelv nyitáskor nem hagyományos módon billen ki a saját síkjából, hanem befelé fordul.
Ennek köszönhetően kis ajtó–tok hézag esetén is használható. Ez olyan beépítési helyzetekben lehet előnyös, ahol egy hagyományos zárfogadó zárnyelvének már nem lenne elegendő helye a kibillenéshez.
A zárnyelv +3 / −0 mm tartományban állítható, így a mechanikai illesztés finomhangolható.
Kültéri alkalmazás
A DORCAS SW99 sorozat vízálló, keskeny, kis méretű és radiális zárnyelvű elektromos zárfogadókat foglal magába.
Az IP68 védelemnek köszönhetően ez a modell kültéri kertkapukhoz és kapukhoz készült. Ugyanakkor nem feszülő vagy huzatterhelt ajtók nyitására tervezték, ezért fontos a megfelelő mechanikai beállítás.
Fontos tudnivalók a telepítéshez
A vízálló kivitel és az IP68 védettség megtartásának egyik legfontosabb feltétele a gyári vezeték használata.
A készülék 250 mm hosszúságú, speciális csatlakozású gyári vezetékkel kerül forgalomba. A kábel gyári csatlakoztatását nem szabad módosítani.
A tápellátás kialakításakor figyelembe kell venni a vezetékhosszt, a vezeték keresztmetszetét, valamint az esetleges feszültségesést.
Karbantartás
A zárfogadó mechanikájának rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére nem alkalmas, ezért használata TILOS!
Felhasználási terület
A Dorcas SW99-2-NF+25C elsősorban kültéri kertkapukhoz és kapukhoz használható, ahol vízálló kivitelre, kis helyigényre és alacsony áramfelvételre van szükség.
Az IP68 védettség, a 16,5 mm-es keskeny kialakítás, a radiális zárnyelv és a 280 mA-es áramfelvétel sokoldalú kültéri felhasználást tesz lehetővé.
Összességében egy IP68 vízálló, keskeny, mini és kis áramfelvételű munkaáramú elektromos zárfogadó, amely kifejezetten kültéri kapus alkalmazásokhoz készült.
