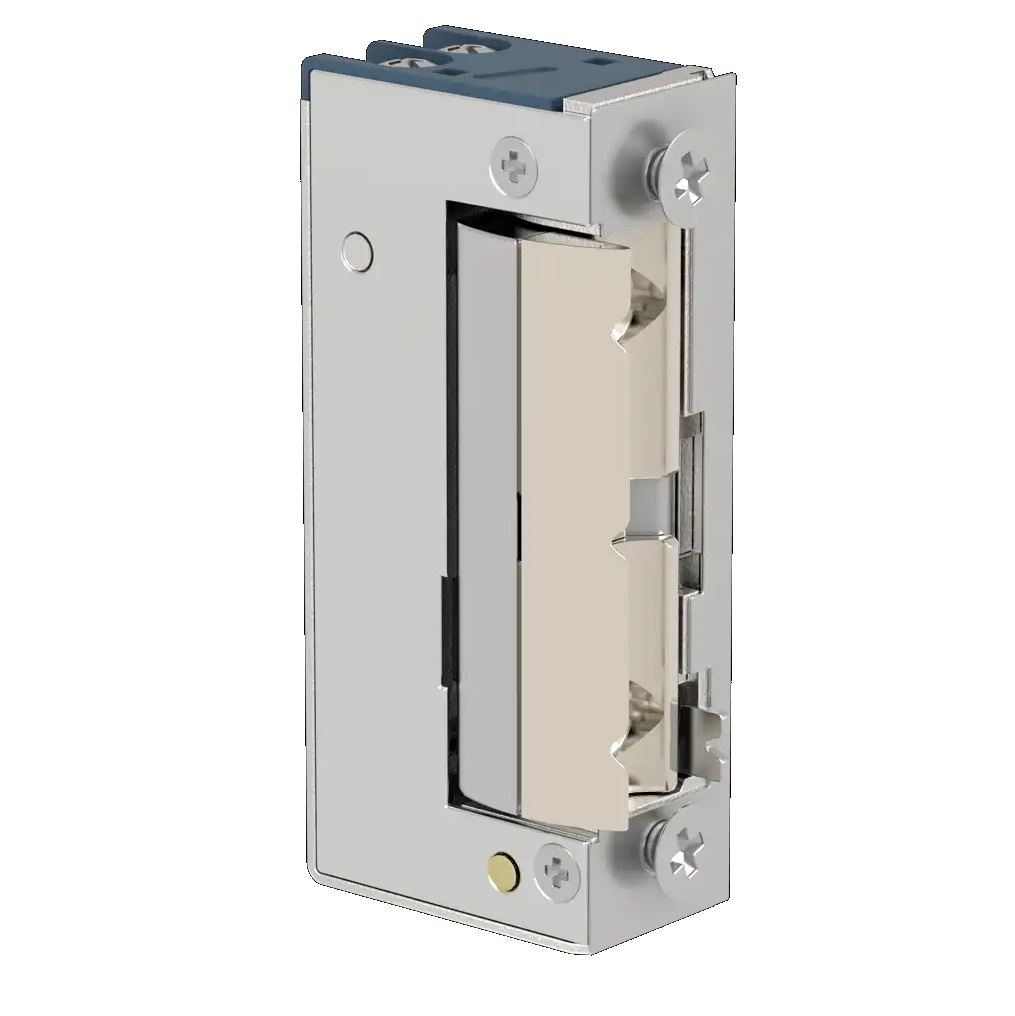

OC 5U3X10 impulzusüzemű, kiiktatható és keskeny elektromos zárfogadó, 10–24 V AC/DC
Az OC 5U3X10 keskeny, szimmetrikus, külső memóriás és kis áramfelvételű elektromos zárfogadó. Az Openers & Closers munkaáramú modellje rövid elektromos impulzus után nyitható állapotban marad az ajtó kinyitásáig, kézi retesz segítségével pedig ideiglenesen kiiktatható.
Műszaki adatok:
| Openers & Closers 5U3X10 elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 42 Ω |
| Töréspont | 5800 N |
| Az OC 5U3X10 vezérlése és működése | |
| Vezérlés módja | Rövid impulzus (<1 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 5-ös sorozat – keskeny, szimmetrikus kivitel |
| Kis áramfelvételű | Igen (<300 mA) |
| Külső memória és mechanikai kialakítás | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Igen |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Igen |
| Memória típusa | Külső mechanikus memória |
| Memóriacsap működése | A középen kiálló csapnak csukott ajtónál érintkeznie kell a mechanikus zárnyelvvel |
| Állítható zárnyelv | Igen, 2 mm |
| Zárnyelv mozgása | 25° |
| Kiiktatható | Igen, kézi reteszeléssel |
| Zárnyelv-érzékelés | Nem |
| Az 5U3X10 beépítési és alkalmazási adatai | |
| Nyitási irány (DIN 107) | Univerzális – DIN R jobbos és DIN L balos szerelhetőség |
| Zajszint DC táplálásnál | 5 dBA, 50 cm távolságból mérve |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Kompatibilis zárpajzsok | Minden megfelelő méretű hagyományos keskeny előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Az OC 5U3X10 méretei és további műszaki adatai | |
| Méret | 65,5 × 16 × 28 mm |
| Rögzítési pontok távolsága | 52,3 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +70 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítványok | CE |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Impulzus üzemű (memóriás) mágneszár: Az ajtó kinyitásának pillanatáig nyitva tartja a zárfogadót, hacsak még nem kap feszültséget.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
Az Openers & Closers 5U3X10 munkaáramú elektromos zárfogadó. Vezérlőfeszültség hatására oldja a zárást, áramszünet esetén pedig zárt állapotban marad.
Ez az úgynevezett fail-secure működés, amelynél a vagyonvédelem élvez elsőbbséget. A zárfogadó mindaddig zárva tartja az ajtót, amíg nem kap megfelelő elektromos nyitójelet.
Impulzusüzemű, külső memóriás működés
Az OC 5U3X10 külső mechanikus memóriával rendelkezik. Egy rövid, egy másodpercnél rövidebb elektromos impulzus után nyitható állapotban marad egészen az ajtó tényleges kinyitásáig.
A memóriás működés miatt a kaputelefon vagy más vezérlő nyitógombját nem kell folyamatosan nyomva tartani. A nyitóimpulzus kiadása után a látogatónak marad ideje az ajtó kinyitására.
A külső memória működéséhez a zárfogadó közepén található kiálló memóriacsapnak csukott ajtónál érintkeznie kell a mechanikus zár nyelvével. Az ajtó kinyitásakor a csap felszabadul, és a memória visszaáll alaphelyzetbe.
Ha a memóriacsap nem érintkezik megfelelően a zárnyelvvel, a memóriás működés bizonytalanná válhat. A telepítés során ezért ellenőrizni kell az ajtó pontos záródását és a csap megfelelő benyomását.
A megfelelő érintkezést hideg időben is biztosítani kell, mivel az ajtó vagy az ajtótok anyagának hőmozgása megváltoztathatja a mechanikai illeszkedést.
Kézzel kiiktatható zárfogadó
A készülék egy beépített mechanikus retesz segítségével kézzel kiiktatható. Kiiktatott állapotban a zárfogadó szabad átjárást biztosít, ezért az ajtó elektromos nyitójel nélkül is kinyitható.
Amíg a kézi kiiktatás aktív, a zárfogadó nem biztosít elektromosan vezérelt zárást. A normál működés visszaállításához a kiiktató reteszt eredeti helyzetébe kell visszaállítani.
Ez a funkció hasznos lehet például költözés, bútorszállítás, rendszeres áruszállítás vagy más olyan időszakos használat során, amikor rövid ideig folyamatos átjárást kell biztosítani.
Keskeny és mini kialakítás
A hagyományos elektromos zárfogadók jelentős része körülbelül 25 mm széles, míg ez a modell mindössze 16 mm szélességű.
Keskeny és mini kialakítása miatt olyan ajtóprofilokban is elhelyezhető, ahol korlátozott beépítési hely áll rendelkezésre. Különösen fa- és alumíniumajtók, keskeny ajtótokok, valamint kisebb profilszélességű bejárati ajtók esetében lehet előnyös.
Beépítés előtt ellenőrizni kell a rendelkezésre álló helyet, a zárpajzs méreteit és a rögzítési pontok 52,3 mm-es távolságát.
Radiális és állítható zárnyelv
A készülék radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon, nagy ívben billen kifelé, hanem a saját síkján belül fordul el.
A 25°-os radiális mozgás kisebb helyigényt eredményezhet, ami a keskeny kialakítással együtt megkönnyíti a zárfogadó beépítését szűkebb ajtóprofilokba.
A zárnyelv 2 mm-es tartományban állítható. Ez lehetővé teszi a zárfogadó és az ajtó mechanikus zárnyelvének pontosabb illesztését.
Kis áramfelvétel
Az Openers & Closers 5U3X10 maximális áramfelvétele 12 V DC tápfeszültségnél 260 mA, ezért kis áramfelvételű elektromos zárfogadónak számít.
Az alacsonyabb áramfelvétel csökkentheti a kaputelefonok, beléptetőrendszerek és más zárvezérlő elektronikák terhelését. Bekötés előtt azonban minden esetben ellenőrizni kell a vezérlőkimenet megengedett terhelhetőségét.
Amennyiben a vezérlő kimenete nem képes biztonságosan biztosítani a szükséges áramot, megfelelő relét és külön tápegységet kell alkalmazni.
10–24 V AC/DC tápellátás
Az OC 5U3X10 10–24 V közötti váltó- vagy egyenfeszültségről működtethető. A széles tápfeszültség-tartomány megkönnyítheti a különböző kaputelefonokhoz, beléptetőrendszerekhez és ajtóvezérlésekhez történő illesztést.
Hosszabb vezetékezés esetén a kábel ellenállása miatt feszültségesés jelentkezhet. Ezért megfelelő keresztmetszetű vezetéket kell alkalmazni.
A telepítés során célszerű megmérni a készülék csatlakozási pontjain ténylegesen rendelkezésre álló feszültséget. A túl alacsony feszültség bizonytalan vagy sikertelen nyitást okozhat.
Univerzális szerelhetőség
Szimmetrikus kialakításának köszönhetően a zárfogadó jobbos és balos ajtókhoz egyaránt használható. A DIN 107 szabvány szerint DIN R jobbos és DIN L balos szerelési helyzetben is beépíthető.
A készülék süllyesztett szerelésre készült, és megfelelő méretű hagyományos keskeny zárpajzzsal használható. A zárpajzsot az ajtó anyagának, kialakításának és nyitási irányának megfelelően kell kiválasztani.
Halk működés egyenfeszültségnél
A készülék megadott zajszintje egyenfeszültségű működtetés esetén, 50 cm távolságból mérve mindössze 5 dBA. Emiatt olyan beltéri környezetben is alkalmazható, ahol fontos a halk működés.
Váltófeszültség használata esetén a zárfogadó működési hangja eltérhet az egyenfeszültségnél megadott értéktől.
Vezérlési lehetőségek
A bejárati ajtóba szerelt Openers & Closers 5U3X10 kaputelefonnal, kódzárral, beléptetőrendszerrel, nyomógombbal vagy megfelelő elektromos kapcsolóval vezérelhető.
A rövid nyitóimpulzus után a külső memória nyitható állapotban tartja a zárfogadót. Így az ajtó kinyitható anélkül, hogy a nyitógombot folyamatosan nyomva kellene tartani.
Zárpajzs kiválasztása
A zárfogadó pajzs nélküli kivitelben készül, ezért a beépítéshez az ajtó típusának és nyitási irányának megfelelő keskeny zárpajzsot külön kell kiválasztani.
- Fémajtókhoz általában normál, egyenes univerzális zárpajzs használható.
- Faajtókhoz általában derékszögű, 90°-ban megtört zárpajzs szükséges. Jobbos és balos kivitel is elérhető.
- Műanyag ajtókhoz általában egyenes U zárpajzsot alkalmaznak. A megfelelő jobbos vagy balos változatot az ajtó nyitási iránya alapján kell kiválasztani.
- A zárpajzs méreteit és rögzítési pontjait mindig össze kell hasonlítani az ajtótok és a zárfogadó méreteivel.
Zárpajzsok megtekintése és kiválasztása
Telepítés és felhasználási terület
Az OC 5U3X10 beltéri ajtókhoz, bejárati ajtókhoz, alumíniumajtókhoz és faajtókhoz alkalmazható. Süllyesztett beépítésre készült, ezért az ajtótokban megfelelő méretű és pontosan kialakított szerelőhely szükséges.
A készülék víz- és porállósági besorolással nem rendelkezik, ezért beltérben vagy az időjárástól megfelelően védett helyen kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására nem alkalmas. Az ajtólapot, a mechanikus zárat és a zárfogadót úgy kell beállítani, hogy zárt állapotban ne nehezedjen jelentős nyomás az elektromos zár nyelvére.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
A karbantartás során ellenőrizni kell a rögzítéseket, a zárnyelv akadálymentes mozgását, a memóriacsap és a kiiktató retesz működését, valamint az elektromos csatlakozások állapotát.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
Az OC 5U3X10 keskeny, mini kivitelű, szimmetrikus, munkaáramú és külső memóriás elektromos zárfogadó. Rövid impulzus után nyitható állapotban marad az ajtó kinyitásáig, kézi reteszeléssel pedig ideiglenesen kiiktatható. 10–24 V AC/DC tápfeszültségről működtethető, maximális áramfelvétele 12 V DC mellett 260 mA.
