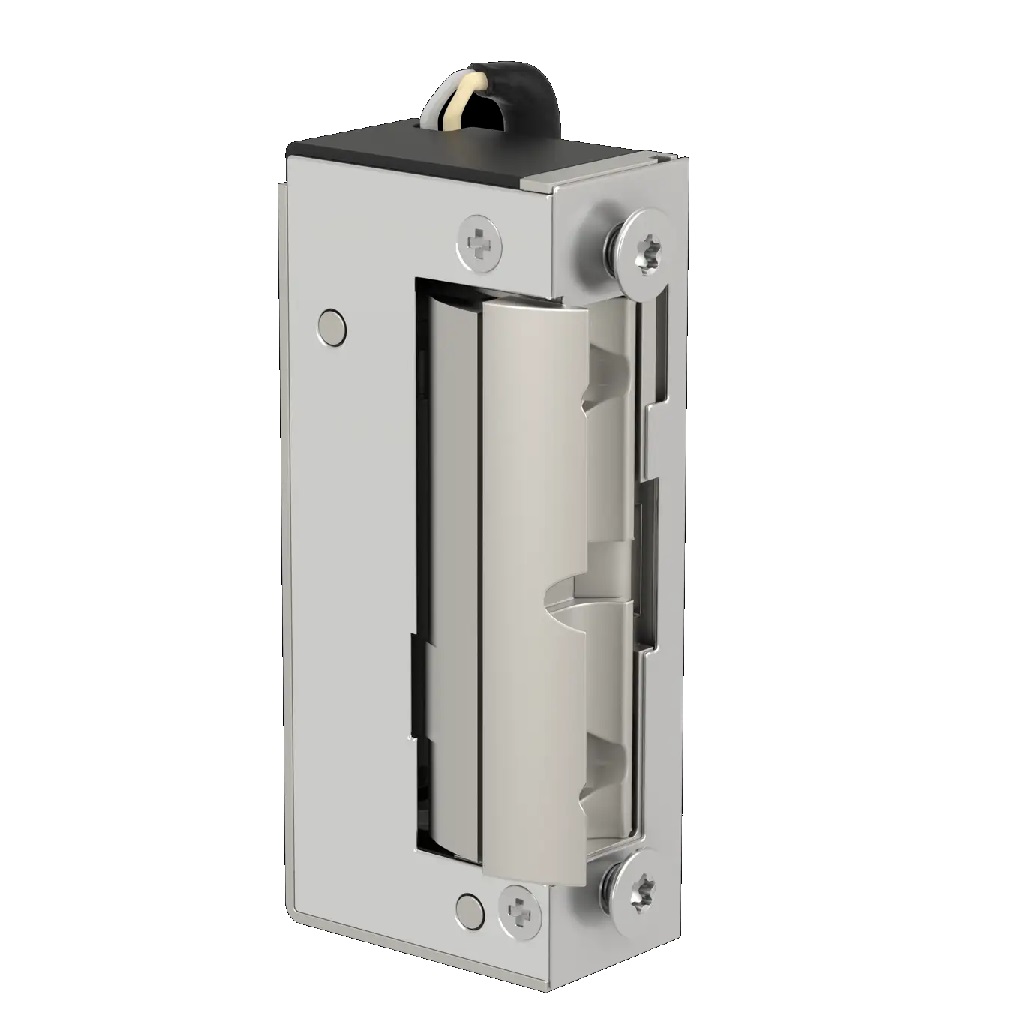

5UW0X10 vízálló, keskeny munkaáramú zárfogadó, IP68
Az Openers & Closers 5UW0X10 keskeny, kültéri használatra készült, IP68 védettségű elektromos zárfogadó. A 10–24 V AC/DC tápellátású, munkaáramú mágneszár feszültség hatására nyit, áramszünet esetén pedig zárt állapotban marad.
Műszaki adatok:
| 5UW0X10 elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Áramfelvétel 12 V DC esetén | 280 mA |
| Megadott áramfelvétel 24 V DC esetén | 560 mA |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| 5UW0X10 mechanikai kialakítása | |
| Kivitel | Keskeny, mini zárfogadó |
| Zártestszerkezet | Szimmetrikus |
| Zártest szélessége | 16,5 mm |
| Zárnyelv | Állítható zárcsapda |
| Zárpajzs | Pajzs nélküli zártest |
| Nyitási irány | Univerzális – DIN R jobbos és DIN L balos ajtóhoz |
| Kompatibilis előlapok | Hagyományos keskeny zárpajzsok és előlapok |
| Kültéri alkalmazás és IP-védettség | |
| Víz- és por elleni védelem | IP68 |
| Felhasználási terület | Kültéri és nedves környezetben található ajtók |
| Alkalmazható ajtók | Bejárati ajtók, kapuk, fa-, alumínium- és műanyag ajtók |
| Szerelési mód | Süllyesztett beépítés |
| Elektromos csatlakozás | Gyárilag kialakított csatlakozókábellel |
| 5UW0X10 méretei és általános adatai | |
| Méret | 65,5 × 16,5 × 28 mm |
| Várható élettartam | 200 000 működési ciklus megfelelő telepítés és karbantartás mellett |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Vízálló mágneszár: a cseppálló zárfogadók jól bírják a vizes és a nedves kültéri környezetet. A vízálló zárfogadókat csak a gyári kábellel szabad szerelni. (IP65, IP68).
A 5UW0X10 munkaáramú elektromos zárfogadó. Vezérlőfeszültség hatására oldja a zárást, így az ajtó kinyitható. Ha a zárfogadó nem kap feszültséget, zárt állapotban marad.
Ez fail-secure működést jelent: áramszünet esetén a zárfogadó nem old automatikusan. Ez a működési elv elsősorban olyan ajtóknál használható, ahol az áramellátás megszakadásakor is fontos a zárt állapot fenntartása.
IP68 védettségű, kültéri zárfogadó
Az Openers & Closers 5UW0X10 IP68 védettségű kialakítással rendelkezik, ezért kültéri, párás vagy nedves környezetben is alkalmazható. Használható például kültéri bejárati ajtóknál, kapuknál, illetve időjárási hatásoknak kitett ajtószerkezeteknél.
Az IP68-védettség megőrzése érdekében a zárfogadót a hozzá tartozó gyári kábellel kell bekötni. A vezeték toldását és az elektromos csatlakozásokat szintén megfelelő vízálló kötéssel kell kialakítani.
A teljes ajtórendszer vízállósága nemcsak a zárfogadó védettségétől függ. A zárpajzsot, a kábelátvezetést, a csatlakozásokat és a szerelési nyílást is úgy kell kialakítani, hogy azok ne vezessék a nedvességet az ajtószerkezet belsejébe.
Keskeny, mini kialakítás
A 5UW0X10 zárfogadó mindössze 16,5 mm széles, ezért keskeny ajtóprofilokba is beépíthető. A mini kivitel különösen előnyös fa-, alumínium- és műanyag ajtóknál, ahol korlátozott hely áll rendelkezésre.
A keskeny kialakítás ellenére a zárfogadó univerzálisan szerelhető. Jobbos és balos nyitásirányú ajtókhoz egyaránt használható, így DIN R és DIN L szerelési helyzetben is beépíthető.
Állítható zárnyelv
Az állítható zárcsapda segítségével a zárfogadó és az ajtó mechanikus zárnyelve pontosabban összeilleszthető. A megfelelő beállítás csökkenti az ajtó szorulásának és a bizonytalan nyitásnak a veszélyét.
A zárnyelvet úgy kell beállítani, hogy a becsukott ajtó biztonságosan záródjon, ugyanakkor a zárfogadóra ne kerüljön szükségtelen mechanikai előfeszítés.
Alacsony áramfelvétel 12 V DC tápellátásnál
A 5UW0X10 megadott áramfelvétele 12 V DC tápfeszültség mellett 280 mA. Ezért ezen a tápfeszültségen a 300 mA alatti, kis áramfelvételű zárfogadók közé sorolható.
Kaputelefonhoz, kódzárhoz vagy beléptetőrendszerhez történő csatlakoztatás előtt ellenőrizni kell a vezérlőkimenet terhelhetőségét. Ha a vezérlő nem képes közvetlenül biztosítani a szükséges áramot, megfelelő relét és külön tápegységet kell alkalmazni.
10–24 V AC/DC tápellátás
A készülék 10–24 V közötti AC vagy DC tápellátással használható. A tápegységet mindig a választott üzemi feszültséghez és a zárfogadó áramfelvételéhez kell méretezni.
Hosszabb kábelezés esetén a vezeték ellenállása feszültségesést okozhat. Ezért megfelelő keresztmetszetű vezetéket kell alkalmazni, és telepítéskor célszerű megmérni a zárfogadó kapcsain ténylegesen rendelkezésre álló feszültséget.
Kaputelefonos és beléptetőrendszeres vezérlés
Az O&C 5UW0X10 kaputelefonról, kódzárról, beléptetőrendszerről, nyomógombról vagy más megfelelő vezérlőberendezésről működtethető. A vezérlő elektromos jele feszültség alá helyezi a zárfogadót, amely ennek hatására oldja az ajtó zárását.
A zárfogadó pajzs nélkül kerül forgalomba, ezért a szerelési helyzetnek és az ajtó kialakításának megfelelő előlapot külön kell kiválasztani.
Zárpajzs kiválasztása
- Fémajtókhoz általában normál, egyenes, univerzális zárpajzs használható.
- Faajtókhoz rendszerint 90 fokban hajlított, jobbos vagy balos zárpajzs szükséges.
- Műanyag ajtókhoz egyenes U kialakítású, jobbos vagy balos előlap választható.
- A kiválasztott zárpajzs méreteit és a zárfogadóval való kompatibilitását beépítés előtt ellenőrizni kell.
Zárpajzsok és előlapok megtekintése
Telepítési tudnivalók
A zárfogadót süllyesztve, stabil és megfelelően kialakított fogadófelületbe kell beépíteni. A rögzítés után ellenőrizni kell, hogy az ajtó zárnyelve akadálymentesen mozog-e, és nem gyakorol-e túlzott nyomást a zárfogadóra.
A kültéri szerelés során különösen fontos a kábelcsatlakozások vízálló kialakítása. A gyári kábel szükségtelen megbontása vagy nem megfelelő toldása ronthatja a beépített rendszer nedvességgel szembeni ellenállását.
Karbantartás
A mechanikus illesztést, a rögzítési pontokat, a kábel állapotát és a vízálló csatlakozásokat rendszeresen ellenőrizni kell. A megfelelő telepítés és karbantartás hozzájárulhat a megadott 200 000 működési ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
Az Openers & Closers 5UW0X10 keskeny, szimmetrikus és IP68 védettségű munkaáramú elektromos zárfogadó. A 10–24 V AC/DC tápellátású modell feszültségre nyit, áramszünet esetén pedig zárva marad. Mini mérete és kültéri kialakítása miatt fa-, alumínium- és műanyag ajtókhoz, valamint kapukhoz is használható.
