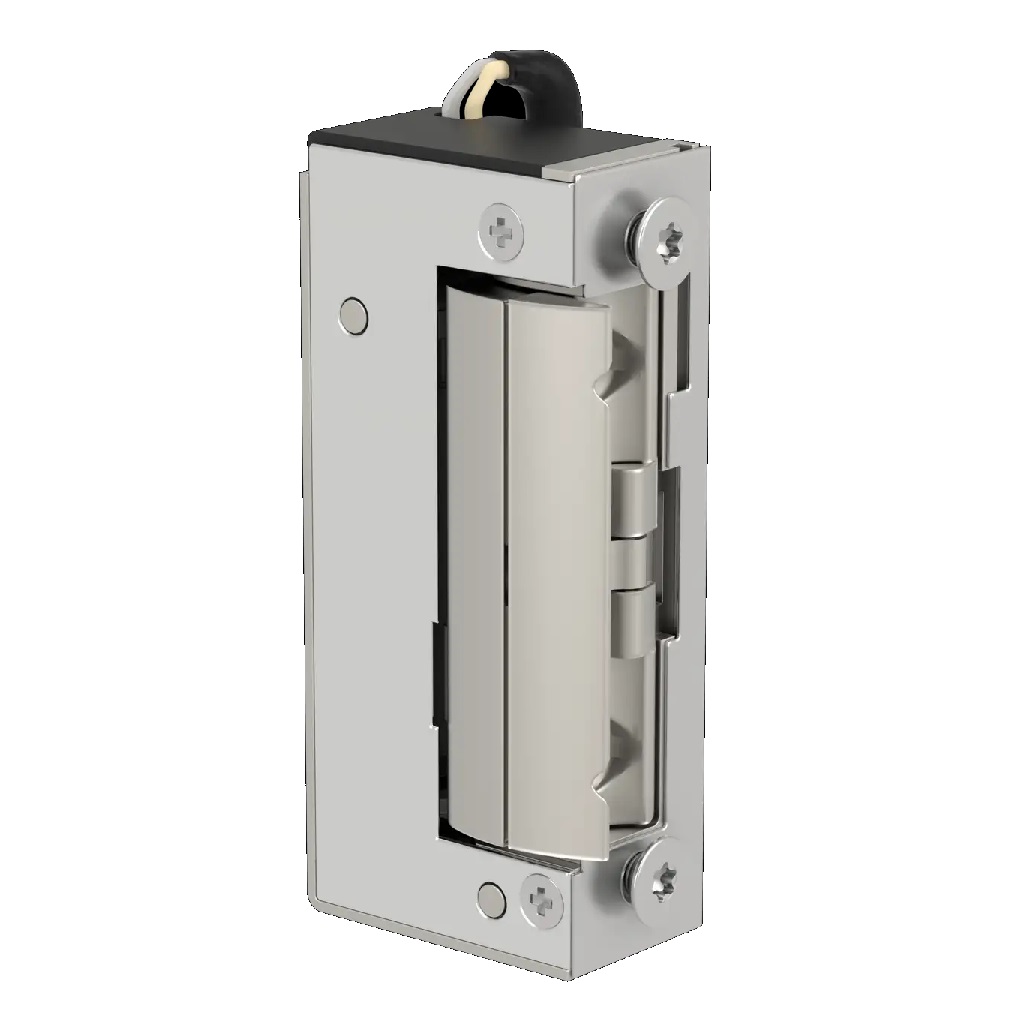

5UW2X10 impulzus üzemű vízálló zárfogadó – 10–24 V AC/DC
Az Openers & Closers 5UW2X10 IP68 védettségű, keskeny és impulzus üzemű elektromos zárfogadó. A 10–24 V AC/DC tápellátású, munkaáramú modell feszültség hatására nyit, külső csúszó memóriája pedig az ajtó kinyitásáig megőrzi a nyitási engedélyt.
Műszaki adatok:
| 5UW2X10 elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 42 Ω |
| Töréspont | 5800 N |
| Zajszint DC táplálásnál | 5 dBA, 50 cm távolságból mérve |
| Vezérlés és memóriás működés | |
| Vezérlés módja | Rövid impulzus (<1 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Zármemória | Igen |
| Memória típusa | Külső csúszó memória |
| Termékcsalád | Openers & Closers 5-ös sorozat – vízálló, keskeny és szimmetrikus |
| Kis áramfelvételű | Igen, 260 mA 12 V DC tápellátás mellett |
| 5UW2X10 mechanikai kialakítása | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Igen |
| Mini kivitel | Igen |
| Radiális zárnyelv | Nem |
| Állítható zárnyelv | Igen, 2 mm |
| Zárnyelv mozgása | 25° |
| Mechanikusan kiiktatható | Nem |
| Zárnyelv-érzékelés | Nem |
| Kültéri telepítés és beépítés | |
| Nyitási irány (DIN 107) | Univerzális – DIN R jobbos és DIN L balos ajtókhoz |
| Felhasználási terület | Kültéri ajtók, kertkapuk, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztett beépítés |
| Kompatibilis előlapok | Hagyományos keskeny zárpajzsok és előlapok |
| Telepítés helye | Kültér |
| Víz- és por elleni védelem | IP68 |
| Gyári kábel | 250 mm hosszú, fixen csatlakoztatott vezeték |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| 5UW2X10 méretei és általános adatai | |
| Méret | 65,5 × 16 × 28 mm |
| Rögzítési pontok távolsága | 52,3 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Környezeti hőmérséklet | −25 °C – +70 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítvány | CE |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Impulzus üzemű (memóriás) mágneszár: Az ajtó kinyitásának pillanatáig nyitva tartja a zárfogadót, hacsak még nem kap feszültséget.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Vízálló mágneszár: a cseppálló zárfogadók jól bírják a vizes és a nedves kültéri környezetet. A vízálló zárfogadókat csak a gyári kábellel szabad szerelni. (IP65, IP68).
A készülék munkaáramú elektromos zárfogadó, ezért alaphelyzetben mechanikusan zárva tartja az ajtót. A megfelelő elektromos vezérlőjel hatására oldja a zárást, így az ajtó vagy kapu kinyithatóvá válik.
Áramszünet esetén a zárfogadó zárva marad. Ez fail-secure működést jelent, amely olyan bejáratoknál alkalmazható, ahol a tápellátás megszakadásakor is fontos a zárt állapot fenntartása.
5UW2X10 impulzus üzemű működése
A zárfogadó vezérléséhez egy másodpercnél rövidebb elektromos impulzus szükséges. A rövid nyitóimpulzus működésbe hozza a külső csúszó memóriát, amely az ajtó tényleges kinyitásáig megőrzi a nyitási engedélyt.
Ennek köszönhetően nem szükséges a zárfogadót a nyitás teljes időtartama alatt feszültség alatt tartani. A memória az ajtó kinyitásakor mechanikusan visszaáll, az ajtó visszacsukását követően pedig a zár ismét reteszelt állapotba kerül.
Az O&C 5UW2X10 vezérlésénél rövid impulzust kell alkalmazni. Ha az ajtó kinyílik és visszazáródik, miközben a vezérlőfeszültség még mindig aktív, a memória újabb nyitási engedélyt tárolhat.
Külső csúszó memória
A külső memória működéséhez a zárfogadón található mechanikus memóriacsapnak megfelelően érintkeznie kell az ajtó zárnyelvével. A zárfogadó és a mechanikus zár pontos illesztése ezért különösen fontos.
Az ajtó vetemedése, a túl nagy ajtóhézag vagy a helytelen mechanikai beállítás megakadályozhatja a memóriacsap megfelelő működését. Telepítés után több alkalommal is ellenőrizni kell a nyitási és visszazárási folyamatot.
5UW2X10 IP68 vízálló kialakítása
Az IP68 víz- és por elleni védelemnek köszönhetően a készülék kültéri ajtókhoz, kertkapukhoz, illetve párás vagy nedves környezetben történő telepítéshez készült.
A rendelkezésre álló vizsgálati adat alapján a zárfogadó 1,5 méter mély vízben, háromórás vízbe merítést követően is megőrizte működőképességét. A teljes beépített rendszer vízállósága azonban a kábelezéstől, a csatlakozásoktól és a szerelés minőségétől is függ.
Az IP68-védettség megtartásához a gyárilag csatlakoztatott, 250 mm hosszúságú vezetéket kell használni. A gyári kábelcsatlakozást nem szabad megbontani vagy átalakítani, a további elektromos kötéseket pedig megfelelően vízálló módon kell elkészíteni.
Keskeny és mini zárfogadó
A készülék mindössze 16 mm széles, teljes mérete pedig 65,5 × 16 × 28 mm. Keskeny és mini kialakítása miatt olyan ajtó- és kapuprofilokba is beépíthető, ahol egy hagyományos, körülbelül 25 mm széles zárfogadó számára nincs elegendő hely.
A 5UW2X10 zárfogadó kis helyigénye különösen előnyös keskeny fa- és alumíniumprofiloknál. Beépítés előtt ellenőrizni kell az ajtóprofil belső méreteit, a rögzítési pontokat és a kiválasztott zárpajzs kompatibilitását.
Szimmetrikus és univerzális kialakítás
A szimmetrikus zártest univerzális nyitásirányt biztosít. Ennek köszönhetően a készülék DIN R jobbos és DIN L balos ajtókhoz, illetve kapukhoz egyaránt használható.
A zártest pajzs nélkül kerül forgalomba. A megfelelő keskeny előlapot vagy zárpajzsot az ajtó anyaga, a nyitásirány és a szerelési helyzet alapján kell kiválasztani.
5UW2X10 állítható zárnyelve
A zárnyelv 2 mm-es tartományban állítható, így a zárfogadó és az ajtó mechanikus zárnyelvének illeszkedése a telepítés során finomhangolható.
A pontos mechanikai beállítás azért is lényeges, mert a készülék nem feszülő vagy huzatterhelt ajtók nyitására készült. A zárnyelvre nehezedő folyamatos nyomás akadályozhatja a megbízható elektromos oldást és a memória megfelelő működését.
Alacsony áramfelvétel
A maximális áramfelvétel 12 V DC tápfeszültség mellett 260 mA, ezért a készülék kis áramfelvételű elektromos zárfogadónak számít.
Az Openers & Closers 5UW2X10 kaputelefonnal, kódzárral vagy beléptetőrendszerrel is vezérelhető. Csatlakoztatás előtt ellenőrizni kell a vezérlőkimenet terhelhetőségét és a tápegység megfelelő méretezését.
Ha a vezérlőberendezés kimenete nem képes közvetlenül biztosítani a szükséges áramot, megfelelő relét és külön tápegységet kell alkalmazni.
10–24 V AC/DC tápellátás
A készülék 10–24 V közötti váltakozó vagy egyenfeszültségről működtethető. A tápegységet a kiválasztott üzemi feszültséghez, a vezeték hosszához és a zárfogadó áramfelvételéhez kell méretezni.
Hosszabb kábelezésnél a vezeték ellenállása miatt feszültségesés jelentkezhet. Ezért megfelelő keresztmetszetű vezetéket kell használni, és telepítéskor célszerű a zárfogadó kapcsain ténylegesen rendelkezésre álló feszültséget is megmérni.
5UW2X10 zárpajzsának kiválasztása
- Fémajtókhoz általában normál, egyenes, univerzális zárpajzs használható.
- Faajtókhoz rendszerint 90 fokban hajlított, jobbos vagy balos zárpajzs szükséges.
- Keskeny alumíniumprofilokhoz az adott ajtó vagy kapu kialakításának megfelelő keskeny előlapot kell választani.
- A kiválasztott zárpajzs méreteit és a memóriacsap elhelyezkedését beépítés előtt ellenőrizni kell.
Zárpajzsok és előlapok megtekintése
Kültéri telepítés
A készülék elsősorban kültéri kertkapukhoz, bejárati kapukhoz, valamint fa- és alumíniumajtókhoz használható. Az IP68-védettség ellenére a szerelési nyílást, a kábelátvezetést és minden további elektromos kötést védeni kell a nedvességtől.
Az O&C 5UW2X10 zárfogadót stabil, pontosan kialakított fogadófelületbe kell süllyeszteni. A felszerelést követően ellenőrizni kell, hogy a zárnyelv és a külső memóriacsap akadálymentesen működik-e.
Karbantartás
A zárfogadó mechanikáját, memóriacsapját, rögzítését, kábelét és vízálló csatlakozásait rendszeresen ellenőrizni kell. A megfelelő telepítés és karbantartás hozzájárulhat a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
5UW2X10 összefoglalása
Az Openers & Closers vízálló zárfogadója IP68 védettségű, keskeny, mini és külső csúszó memóriával ellátott modell. A 10–24 V AC/DC tápellátású készülék rövid elektromos impulzusra nyit, a nyitási engedélyt pedig az ajtó kinyitásáig megőrzi. Kültéri kialakítása miatt elsősorban kertkapukhoz, bejárati kapukhoz, valamint keskeny fa- és alumíniumprofilokhoz használható.
