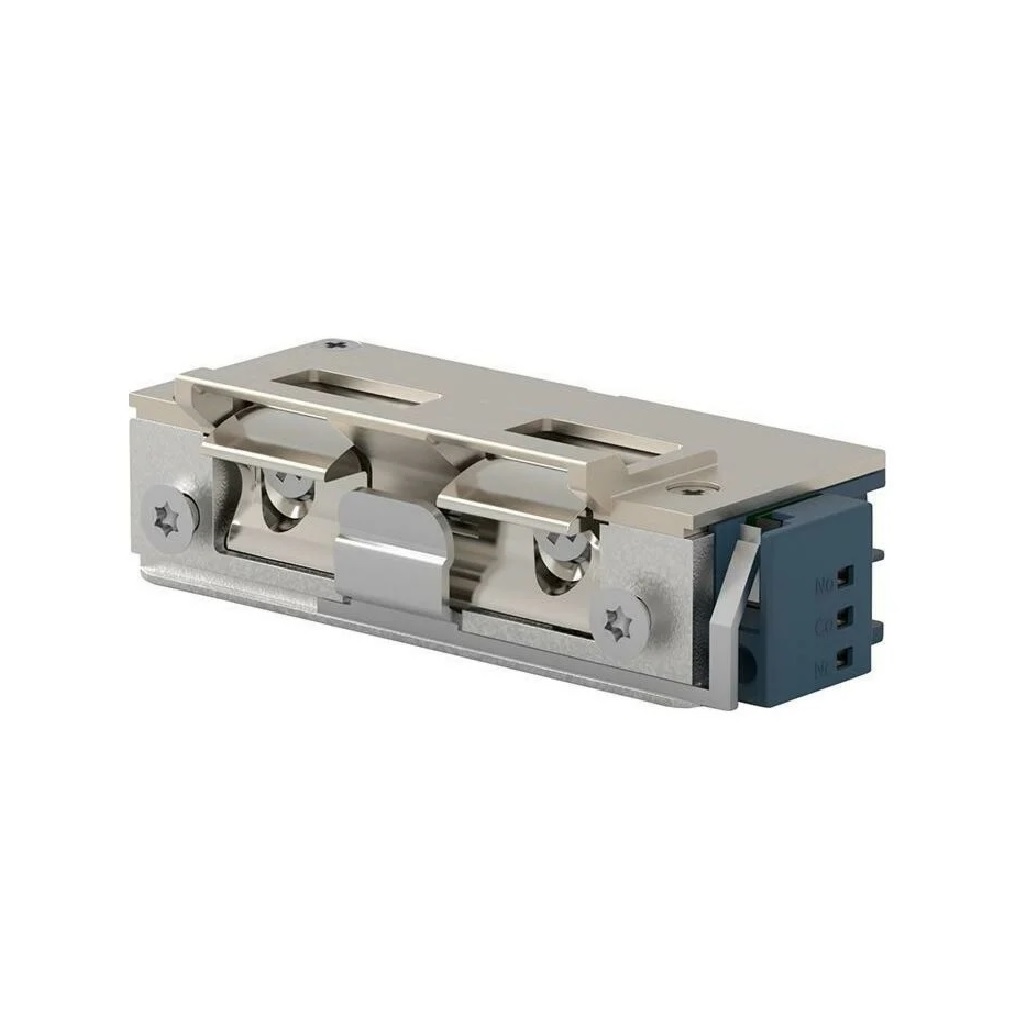

5U6X21 zárnyelvkivezető elektromos zárfogadó visszajelzéssel, 10–24 V AC/DC

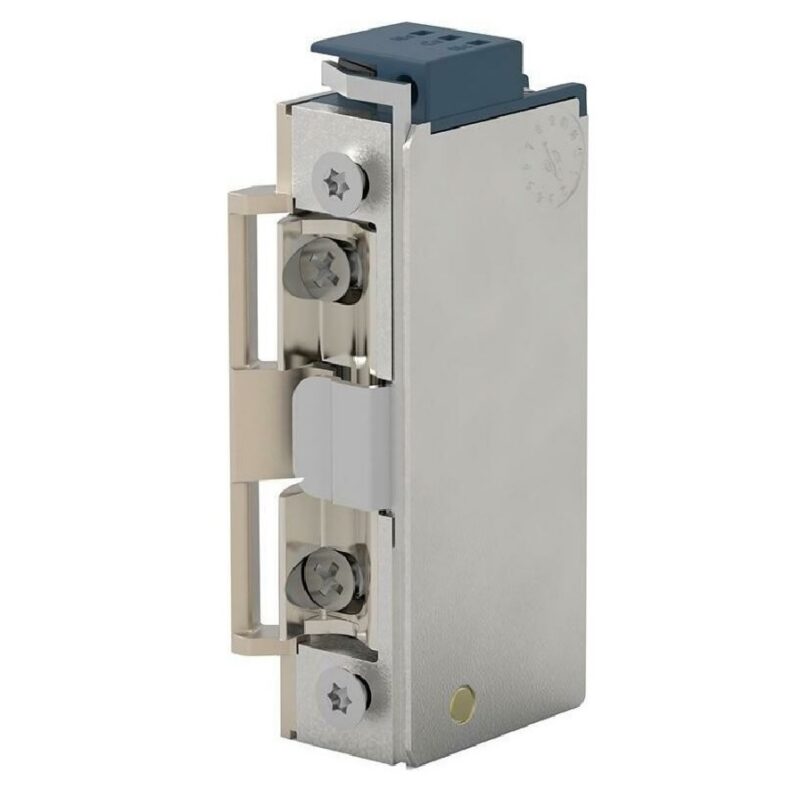

Az 5U6X21 keskeny, radiális zárnyelvű, munkaáramú elektromos zárfogadó. Nyelvkivezetős kialakítása lehetővé teszi a rejtett, tokközépbe történő beépítést, beépített NO/NC visszajelzése pedig információt biztosít az ajtó és a zárnyelv állapotáról.
Műszaki adatok:
| Openers & Closers 5U6X21 elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 42 Ω |
| Töréspont | 5800 N |
| Az 5U6X21 vezérlése és működése | |
| Vezérlés módja | Időzített impulzus (1–60 mp, 12 V DC) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 5-ös sorozat – nyelvkivezető, keskeny és szimmetrikus kivitel |
| Kis áramfelvételű | Igen (<300 mA) |
| Mechanikai kialakítás és funkciók | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Igen |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen, 2 mm |
| Zárnyelv mozgása | 25° |
| Kiiktatható | Nem |
| Az 5U6X21 visszajelzése és érzékelése | |
| Zárnyelv-érzékelés | Igen |
| Visszajelzés | Ajtóállapot és zárnyelv érzékelése |
| Visszajelző kontaktus | NO/NC |
| Nyelvkivezetős, tokközépbe szerelhető kialakítás | |
| Nyitási irány (DIN 107) | Univerzális – DIN R jobbos és DIN L balos szerelhetőség |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve – rejtetten, az ajtótok közepébe |
| Kompatibilis zárpajzsok | Megfelelő nyelvkivezetős előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Zajszint DC táplálásnál | 5 dBA, 50 cm távolságból mérve |
| Az 5U6X21 méretei és további műszaki adatai | |

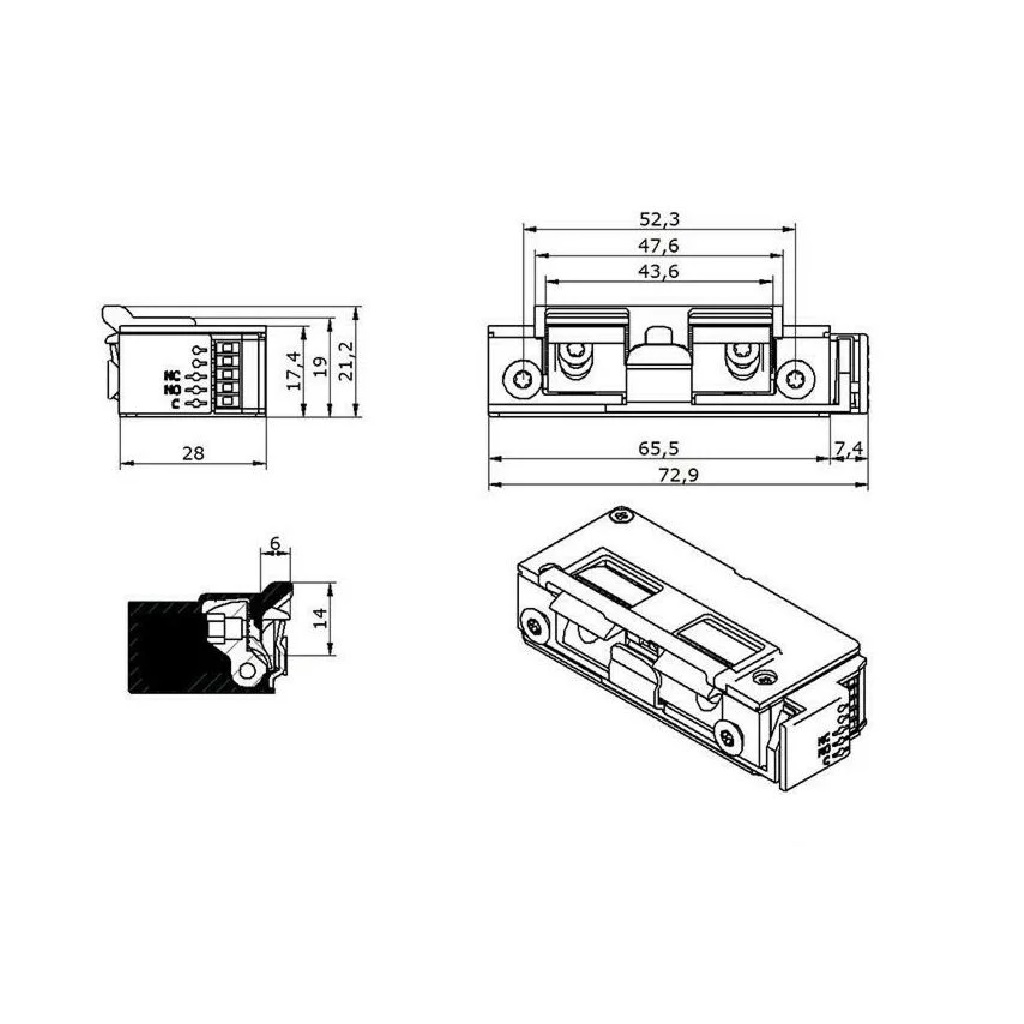

| Méret | 71,5 × 17,4 × 28,3 mm |
| Rögzítési pontok távolsága | 52,3 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +70 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítványok | CE |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Nyelvkivezető zár vagy rejtett szerelésű zárfogadó: Az ajtó tokjának a közepébe is beépíthető mivel nem kell a tok szélét kivágni, hogy kibillenjen a zárnyelv. Ezért is hívják tokközépbe szerelhető vagy zárnyelv kivezető zár. Speciális nyelv-kivezetéssel ellátott zárpajzsokkal lehet csak szerelni.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Zárnyelv állapot visszajelzés: NC NO visszajelzés
Az Openers & Closers 5U6X21 munkaáramú elektromos zárfogadó. Vezérlőfeszültség hatására oldja a zárást, áramszünet esetén pedig zárt állapotban marad.
Ez az úgynevezett fail-secure működés, amelynél a vagyonvédelem élvez elsőbbséget. A zárfogadó mindaddig zárva tartja az ajtót, amíg nem kap megfelelő elektromos nyitójelet.

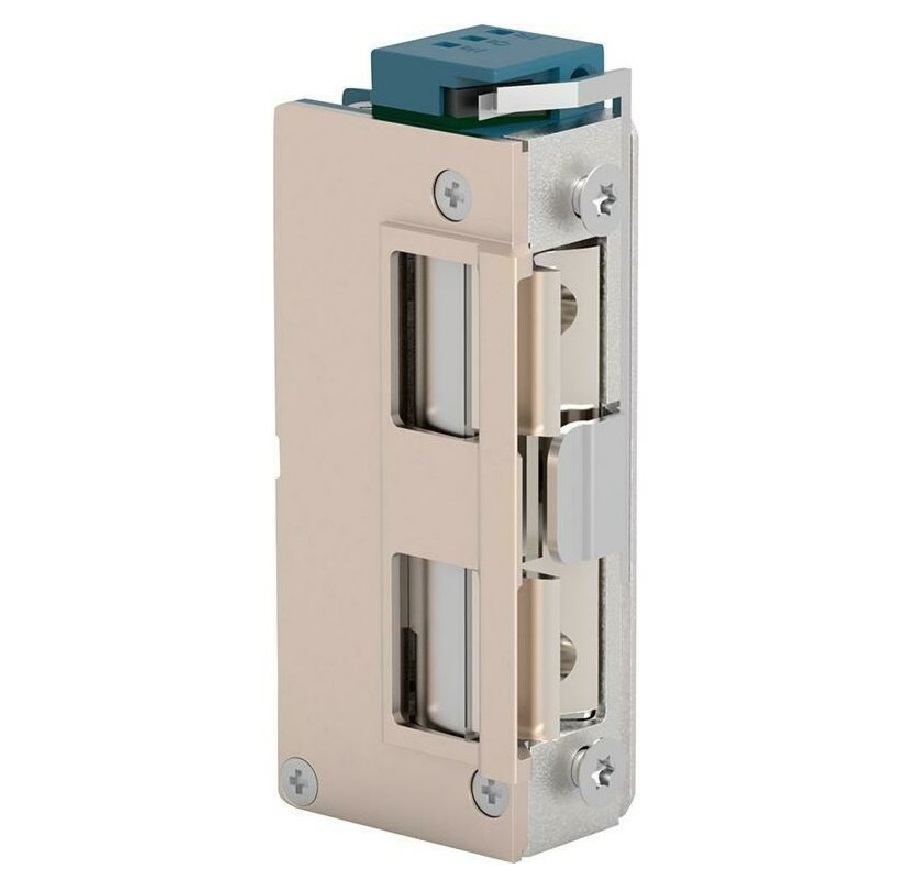

Rejtett, tokközépbe szerelhető kialakítás
Az 5U6X21 nyelvkivezetős kialakításának köszönhetően rejtetten, az ajtótok középső részébe is beépíthető.
A hagyományos elektromos zárfogadóknál a zárnyelv mozgásához a tok szélén megfelelő kivágást kell kialakítani. A nyelvkivezetős rendszer ezzel szemben speciális zárpajzs segítségével vezeti ki a zárnyelvet.
Ennek köszönhetően nem szükséges a tok szélét a zárnyelv teljes mozgásának megfelelően kivágni. A zárfogadó így esztétikusan, rejtetten helyezhető el az ajtótokban.
A nyelvkivezetős kialakításhoz megfelelő speciális zárpajzs szükséges. A zárfogadó és a választott előlap méreteit, rögzítési pontjait és nyelvkivezetését telepítés előtt ellenőrizni kell.

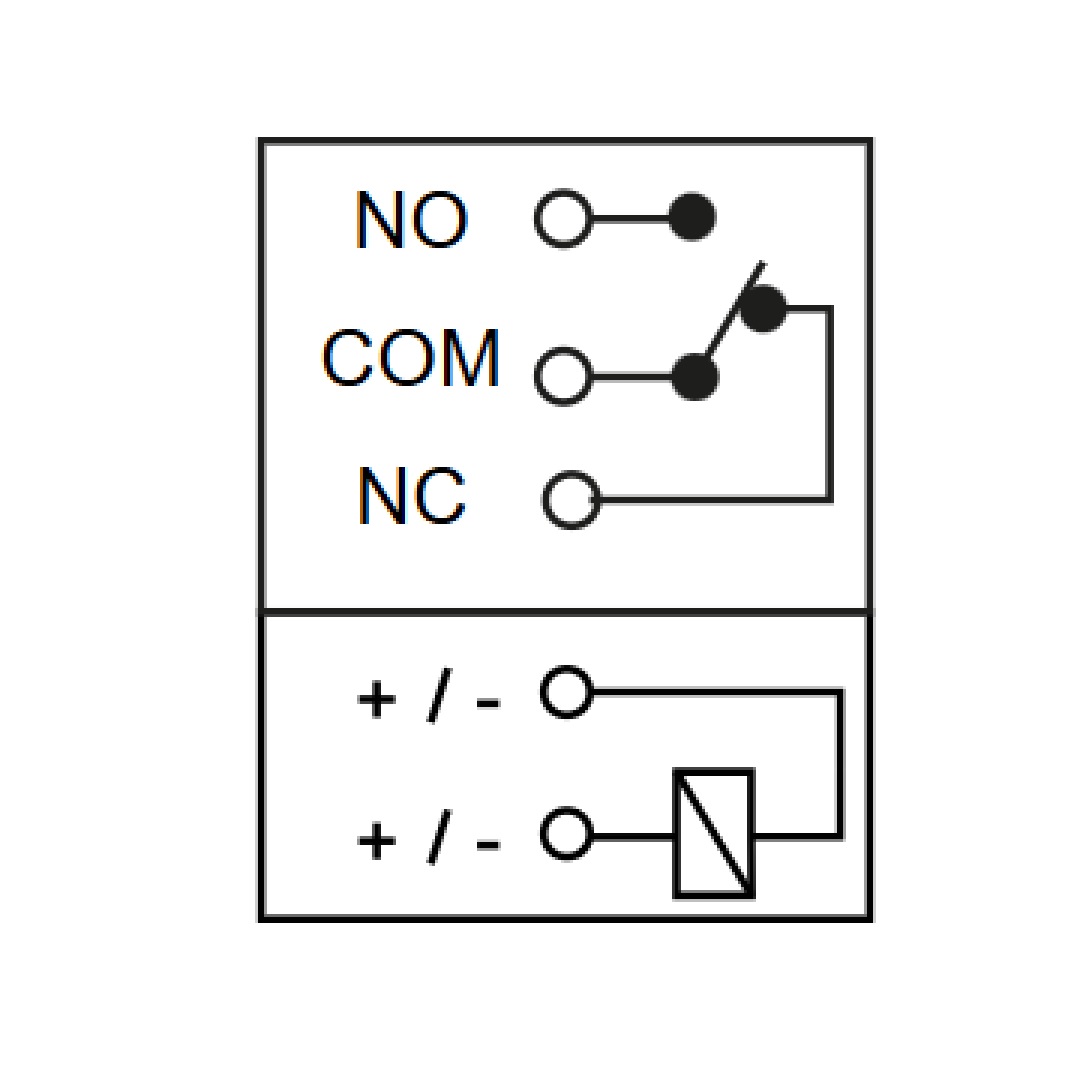

Zárnyelv- és ajtóállapot-visszajelzés
Az O&C 5U6X21 beépített zárnyelv-érzékeléssel és NO/NC visszajelzési lehetőséggel rendelkezik. Így a csatlakoztatott beléptető- vagy felügyeleti rendszer információt kaphat az ajtó és a zármechanika állapotáról.
A visszajelzés különösen olyan rendszereknél hasznos, ahol nem elegendő pusztán az elektromos nyitójel kiadása, hanem az ajtó tényleges állapotát is felügyelni kell.
Az NO/NC kontaktus különböző típusú beléptető-, riasztó- és épületfelügyeleti rendszerekhez illeszthető.
A visszajelző kontaktus nem az elektromos zár működtetésére szolgál. A zár vezérlését és az állapotjelzés bekötését külön áramkörként kell kezelni.
Keskeny és mini kialakítás
A hagyományos elektromos zárfogadók jelentős része körülbelül 25 mm széles, míg ez a nyelvkivezetős modell mindössze 17,4 mm szélességű.
Keskeny és mini kialakítása miatt olyan ajtóprofilokban is elhelyezhető, ahol korlátozott beépítési hely áll rendelkezésre. Különösen fa- és alumíniumajtók, keskeny ajtótokok, valamint kisebb profilszélességű bejárati ajtók esetében lehet előnyös.

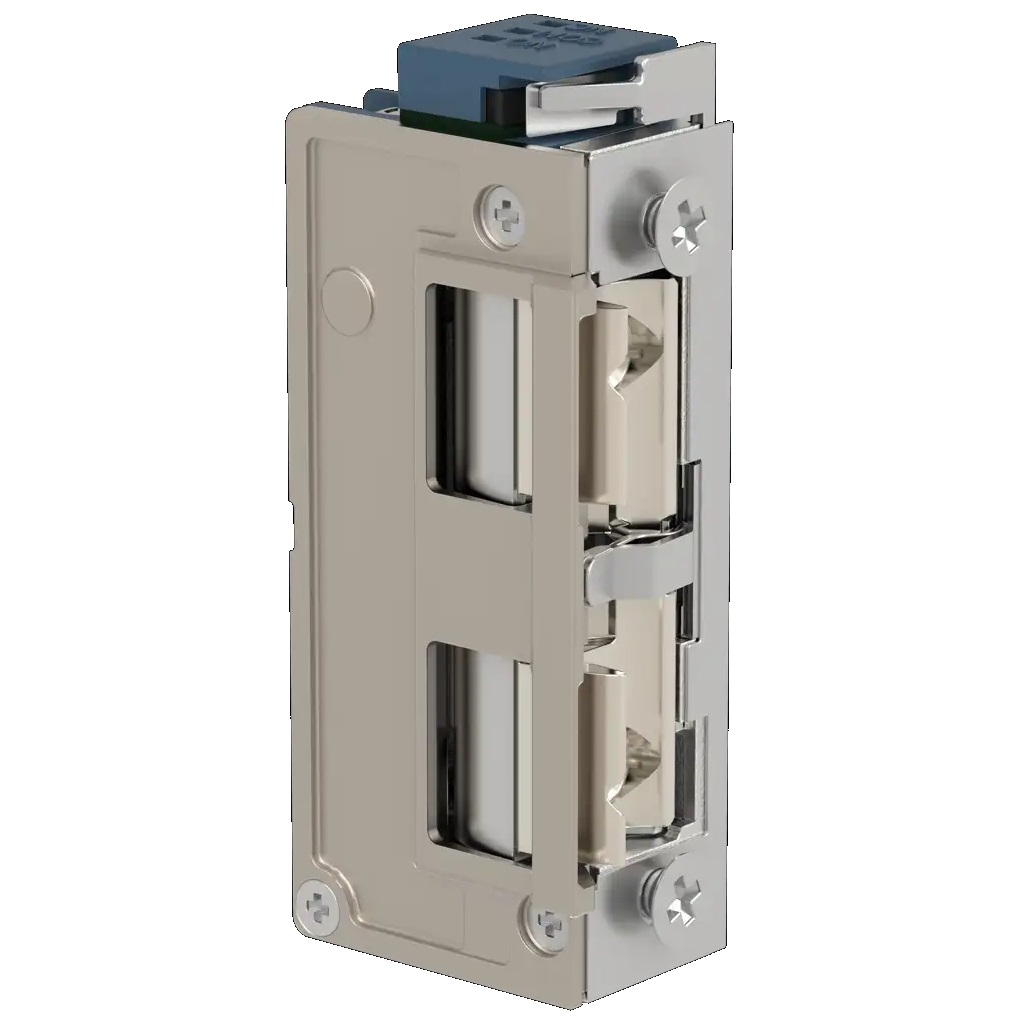

Radiális és állítható zárnyelv
A készülék radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon, nagy ívben billen kifelé, hanem a saját síkján belül fordul el.
A 25°-os radiális mozgás kisebb helyigényt eredményezhet, ami a keskeny és nyelvkivezetős kialakítással együtt különösen előnyös rejtett beépítés esetén.
A zárnyelv 2 mm-es tartományban állítható. Ez lehetővé teszi a zárfogadó és az ajtó mechanikus zárnyelvének pontosabb illesztését.
Kis áramfelvétel
Az 5U6X21 maximális áramfelvétele 12 V DC tápfeszültségnél 260 mA, ezért kis áramfelvételű elektromos zárfogadónak számít.
Az alacsonyabb áramfelvétel csökkentheti a kaputelefonok, beléptetőrendszerek és más zárvezérlő elektronikák terhelését. Bekötés előtt azonban mindig ellenőrizni kell a vezérlőkimenet megengedett terhelhetőségét.
Amennyiben a vezérlő kimenete nem képes biztonságosan biztosítani a szükséges áramot, megfelelő relét és külön tápegységet kell alkalmazni.
10–24 V AC/DC tápellátás
Az Openers & Closers 5U6X21 stabil, 10–24 V közötti váltó- vagy egyenfeszültségről működtethető.
Hosszabb vezetékezés esetén a kábel ellenállása miatt feszültségesés jelentkezhet. Ezért megfelelő keresztmetszetű vezetéket kell alkalmazni.
A telepítés során célszerű megmérni a készülék csatlakozási pontjain ténylegesen rendelkezésre álló feszültséget. A túl alacsony feszültség bizonytalan vagy sikertelen nyitást okozhat.
Időzített vezérlés
A zárfogadó 12 V DC tápellátás mellett 1–60 másodperces időzített elektromos jellel vezérelhető. A vezérlés időtartama alatt oldott állapotban marad, így az ajtó kinyitható.
A készülék nem rendelkezik mechanikus memóriával. A vezérlőfeszültség megszűnésekor ismét zárt állapotba kerül, ezért a nyitójel időtartamát a használati körülményekhez kell igazítani.
Univerzális szerelhetőség
Szimmetrikus kialakításának köszönhetően a zárfogadó jobbos és balos ajtókhoz egyaránt használható. A DIN 107 szabvány szerint DIN R jobbos és DIN L balos szerelési helyzetben is beépíthető.
A készülék süllyesztett, rejtett szerelésre készült. Kizárólag megfelelő kialakítású nyelvkivezetős zárpajzzsal használható.
Halk működés egyenfeszültségnél
A készülék megadott zajszintje egyenfeszültségű működtetés esetén, 50 cm távolságból mérve mindössze 5 dBA. Emiatt olyan beltéri környezetben is alkalmazható, ahol fontos a halk működés.
Váltófeszültség használata esetén a működési hang eltérhet az egyenfeszültségnél megadott értéktől.
Telepítés és felhasználási terület
Az 5U6X21 beltéri ajtókhoz, bejárati ajtókhoz, alumíniumajtókhoz és faajtókhoz alkalmazható. Elsősorban az ajtótok közepébe történő, rejtett beépítéshez készült.
A készülék víz- és porállósági besorolással nem rendelkezik, ezért beltérben vagy az időjárástól megfelelően védett helyen kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására nem alkalmas. Az ajtólapot, a mechanikus zárat és a zárfogadót úgy kell beállítani, hogy zárt állapotban ne nehezedjen jelentős nyomás az elektromos zár nyelvére.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
A karbantartás során ellenőrizni kell a rögzítéseket, a zárnyelv akadálymentes mozgását, az ajtó megfelelő illeszkedését, a visszajelző kontaktus működését és az elektromos csatlakozások állapotát.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
Az Openers & Closers 5U6X21 keskeny, radiális zárnyelvű, munkaáramú és visszajelzéses elektromos zárfogadó. Nyelvkivezetős kialakítása lehetővé teszi a rejtett, tokközépbe történő beépítést. 10–24 V AC/DC tápfeszültségről működtethető, maximális áramfelvétele 12 V DC mellett 260 mA.
