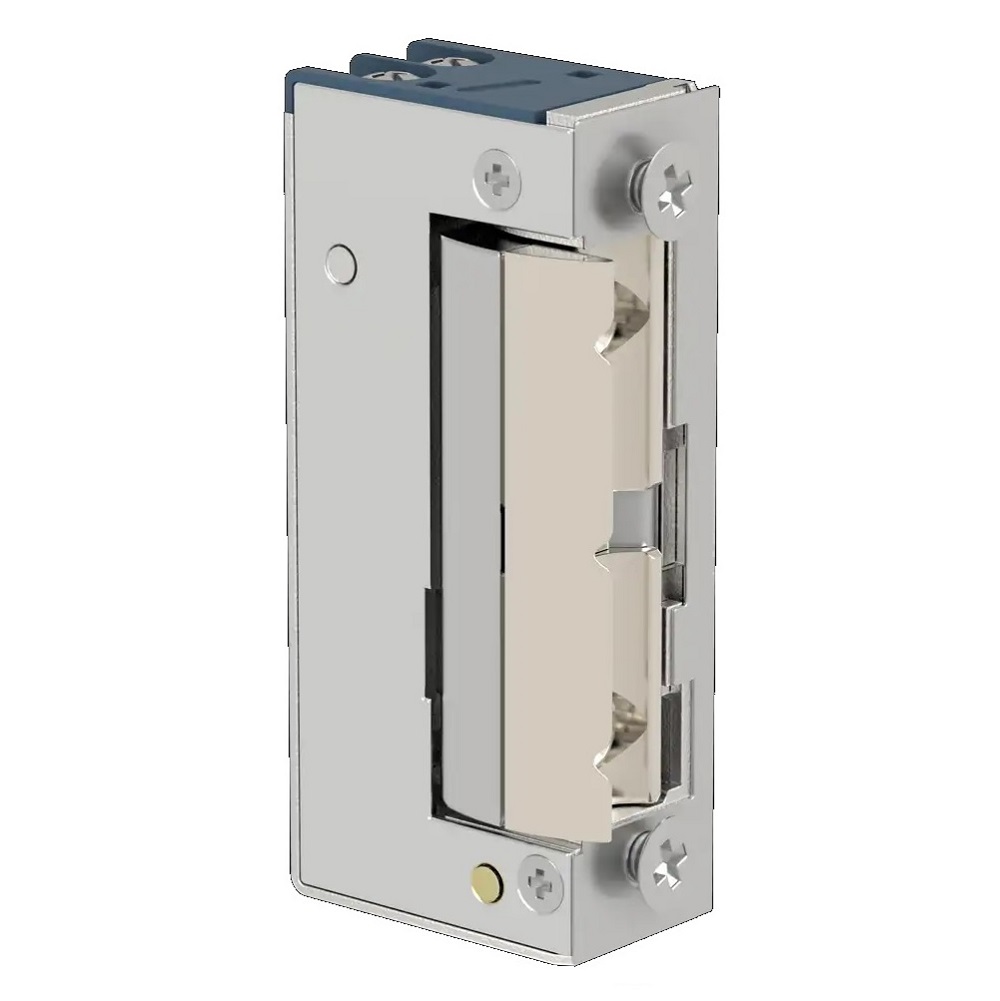

Openers & Closers 5UAX10 munkaáramú, belső memóriás elektromos zárfogadó, 10–24 V AC/DC
Az Openers & Closers 5UAX10 keskeny, kis áramfelvételű, munkaáramú elektromos zárfogadó. Belső memóriával, radiális és állítható zárnyelvvel, valamint univerzális szerelhetőséggel rendelkezik. 10–24 V AC/DC tápfeszültségről működtethető.
Műszaki adatok:
| Openers & Closers 5UAX10 elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 42 Ω |
| Töréspont | 5800 N |
| 5UAX10 vezérlése és működése | |
| Vezérlés módja | Impulzus (<1 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | 5-ös sorozat – keskeny, szimmetrikus kivitel |
| Kis áramfelvételű | Igen (<300 mA) |
| Belső memória és mechanikai kialakítás | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Igen |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Igen |
| Memória típusa | Belső mechanikus memória |
| Állítható zárnyelv | Igen, 2 mm |
| Zárnyelv mozgása | 25° |
| Kiiktatható | Nem |
| Zárnyelv-érzékelés | Nem |
| Az 5UAX10 beépítési és alkalmazási adatai | |
| Nyitási irány (DIN 107) | Univerzális – DIN R jobbos és DIN L balos szerelhetőség |
| Zajszint DC táplálásnál | 5 dBA, 50 cm távolságból mérve |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Kompatibilis zárpajzsok | Minden hagyományos keskeny előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| 5UAX10 méretei és további műszaki adatai | |
| Méret | 65,5 × 16 × 28 mm |
| Rögzítési pontok távolsága | 52,3 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +70 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítványok | CE |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): 5UAX10 zár tehát feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg az 5UAX10 mini kivitelű zár csak 16 mm széles. Ez keskeny ajtóprofilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Impulzus üzemű (memóriás) mágneszár: 5UAX10 zár az ajtó kinyitásának pillanatáig nyitva tartja a zárfogadót, hacsak még nem kap feszültséget.
Az Openers & Closers 5UAX10 munkaáramú elektromos zárfogadó, vagyis a vezérlőfeszültség hatására oldja a zárást. Áramszünet esetén zárt állapotban marad, ezért működési módja fail-secure.
A zárfogadó kaputelefonnal, kódzárral, beléptetőrendszerrel, nyomógombbal vagy más megfelelő vezérlőberendezéssel működtethető. Az ajtó nyitásához rövid elektromos impulzus szükséges.
Belső memóriás működés
A beépített mechanikus memória lehetővé teszi, hogy egy rövid nyitóimpulzus után a zárfogadó nyitható állapotban maradjon egészen az ajtó tényleges kinyitásáig. Emiatt a vezérlőgombot nem kell folyamatosan nyomva tartani.
Az ajtó kinyitása működésbe hozza a zárfogadó belső mechanizmusát, amely ezt követően visszaállítja a készüléket zárt állapotba. Az ajtó becsukásakor a zár ismét reteszeli a bejáratot.
A belső memóriás működés különösen kaputelefonos rendszereknél előnyös, mert a látogató számára a nyitójel kiadása után is marad idő az ajtó kinyitására.
Keskeny és mini kialakítás
A hagyományos elektromos zárfogadók jelentős része körülbelül 25 mm széles, míg ez a modell mindössze 16 mm szélességű. Keskeny és mini kialakítása miatt olyan ajtóprofilokban is elhelyezhető, ahol csak korlátozott beépítési hely áll rendelkezésre.
A kompakt méret különösen fa- és alumíniumajtók, keskeny ajtótokok, valamint kisebb profilszélességű bejárati ajtók esetében lehet előnyös.
Radiális és állítható zárnyelv
A készülék radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon, nagy ívben billen kifelé, hanem a saját síkján belül fordul el.
A 25°-os radiális mozgás kisebb helyigényt eredményezhet, ami a keskeny kialakítással együtt megkönnyíti a zárfogadó beépítését szűkebb ajtóprofilokba.
A zárnyelv 2 mm-es tartományban állítható. Ez lehetőséget biztosít a zárfogadó és az ajtó mechanikus zárnyelvének pontosabb illesztésére a telepítés során.
Kis áramfelvétel
A 5UAX10 maximális áramfelvétele 12 V DC tápfeszültségnél 260 mA, ezért kis áramfelvételű elektromos zárfogadónak számít.
Az alacsonyabb áramfelvétel csökkentheti a kaputelefonok és beléptetőrendszerek zárvezérlő elektronikájának terhelését. Bekötés előtt azonban minden esetben ellenőrizni kell a vezérlőkimenet megengedett terhelhetőségét.
Amennyiben a vezérlőberendezés kimenete nem képes biztonságosan biztosítani a szükséges áramot, megfelelő relét és külön tápegységet kell alkalmazni.
10–24 V AC/DC tápellátás
A széles tápfeszültség-tartománynak köszönhetően a zárfogadó 10–24 V közötti váltó- vagy egyenfeszültségről működtethető. Ez megkönnyítheti a különböző kaputelefonokhoz, beléptetőrendszerekhez és ajtóvezérlésekhez történő illesztést.
Hosszabb kábelezés esetén a vezeték ellenállása miatt feszültségesés jelentkezhet. Ezért megfelelő keresztmetszetű vezetéket kell használni, és telepítéskor célszerű megmérni a zárfogadó kapcsain ténylegesen rendelkezésre álló feszültséget.
Univerzális szerelhetőség
A szimmetrikus kialakításnak köszönhetően az elektromos zárfogadó jobbos és balos ajtókhoz egyaránt használható. A DIN 107 szabvány szerint DIN R jobbos és DIN L balos szerelési helyzetben is beépíthető.
A készülék süllyesztett szerelésre készült, és minden megfelelő méretű hagyományos keskeny zárpajzzsal használható. A zárpajzsot az ajtó anyagának, kialakításának és nyitási irányának megfelelően kell kiválasztani.
Zárpajzs kiválasztása
- Fémajtókhoz általában normál, egyenes univerzális zárpajzs használható.
- Faajtókhoz általában derékszögű, 90°-ban megtört zárpajzs szükséges. Jobbos és balos változat is elérhető.
- Műanyag ajtókhoz általában egyenes U zárpajzsot alkalmaznak. A megfelelő jobbos vagy balos változatot az ajtó nyitási iránya alapján kell kiválasztani.
- A zárpajzs méreteit és a rögzítési pontok helyzetét minden esetben össze kell hasonlítani az ajtótokkal és a zárfogadó méreteivel.
Zárpajzsok megtekintése és kiválasztása
Halk működés egyenfeszültségnél
A készülék megadott zajszintje egyenfeszültségű működtetés esetén, 50 cm távolságból mérve mindössze 5 dBA. Emiatt olyan beltéri környezetben is alkalmazható, ahol fontos a halk működés.
Váltófeszültség használata esetén a zárfogadó működési hangja eltérhet az egyenfeszültségnél megadott értéktől.
Telepítés és felhasználási terület
A készülék beltéri ajtókhoz, bejárati ajtókhoz, alumíniumajtókhoz és faajtókhoz alkalmazható. Süllyesztett beépítésre készült, ezért az ajtótokban megfelelő méretű és pontosan kialakított szerelőhely szükséges.
A zárfogadó víz- és porállósági besorolással nem rendelkezik, ezért beltérben vagy az időjárástól megfelelően védett helyen kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására nem alkalmas. Az ajtólapot, a mechanikus zárat és a zárfogadót úgy kell beállítani, hogy zárt állapotban ne nehezedjen jelentős nyomás az elektromos zár nyelvére.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
A karbantartás során ellenőrizni kell a rögzítéseket, a zárnyelv akadálymentes mozgását, az ajtó megfelelő illeszkedését, valamint az elektromos csatlakozások állapotát.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
Az Openers & Closers 5UAX10 keskeny, mini kivitelű, munkaáramú elektromos zárfogadó. Belső mechanikus memóriával, kis áramfelvétellel, radiális és állítható zárnyelvvel, valamint univerzális jobbos és balos szerelhetőséggel rendelkezik. A 10–24 V AC/DC tápellátásnak köszönhetően többféle kaputelefonhoz, beléptetőrendszerhez és ajtóvezérléshez illeszthető.
