DORCAS SF99-2-NF-305/LX munkaáramú, keskeny, tűzálló zárfogadó – EI120, visszajelzéssel

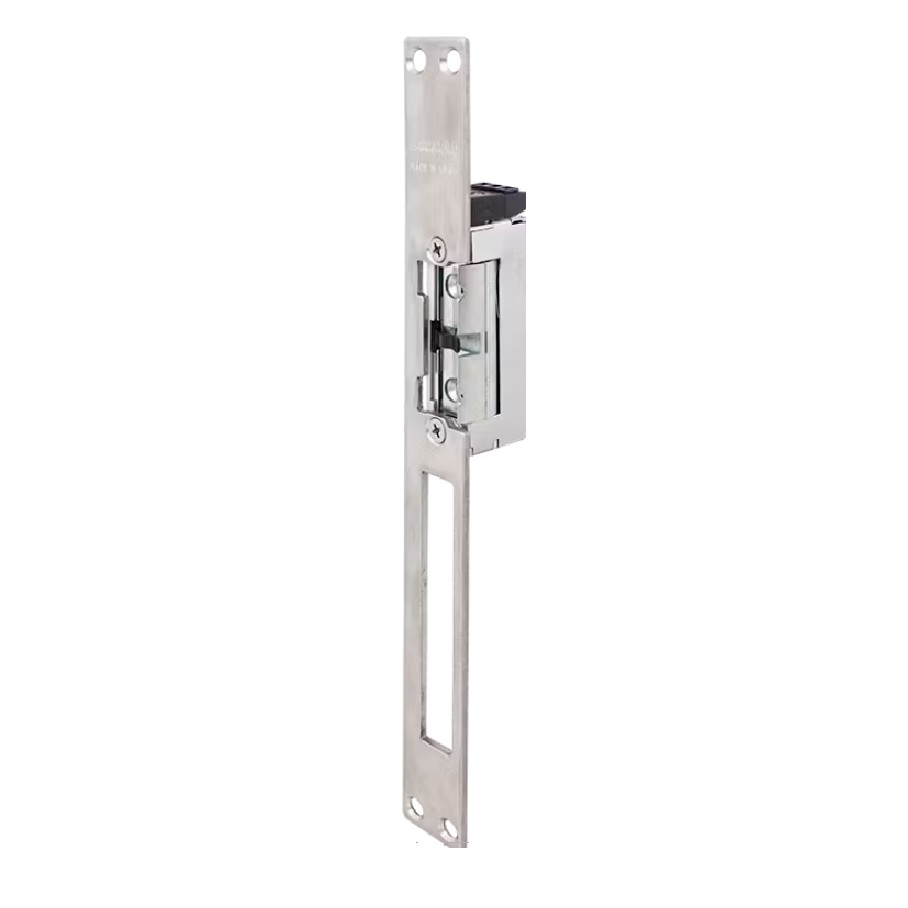

DORCAS SF99-2-NF-305/LX munkaáramú, keskeny, tűzálló minősítésű, radiális zárnyelvű elektromos zárfogadó visszajelzéssel és hosszú zárpajzzsal.
Műszaki adatok:
| SF99-2-NF-305/LX elektromos jellemzői | |
| Működési mód | Munkaáramú – feszültségre nyit |
| Tűzálló | Igen (EI120) |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 280 mA |
| Ellenállás | 43 Ω |
| Teljesítmény | 3,36 W |
| Nyitáskori fogyasztás | 3,36 W |
| Záráskori fogyasztás | 0 W |
| Töréspont | 7825 N / 800 kgf |
| Vezérlés és működés | |
| Vezérlés módja | Időzített impulzus (1–15 mp) |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-secure – áramszünet esetén zárva marad |
| Termékcsalád | SF99 – tűzálló sorozat |
| Kis áramfelvételű | Igen (≤ 300 mA) |
| SF99-2-NF-305/LX Mechanikai kialakítás és visszajelzés | |
| Szimmetrikus | Nem |
| Keskeny kivitel | Igen |
| Mini kivitel | Nem |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+3 / −0 mm) |
| Kiiktatható | Nem |
| Zárnyelv-érzékelés | Igen |
| Visszajelzés | Ajtó állapot (ajtó csukva) és nyelv érzékelő |
| Visszajelzés típusa | Mikrokapcsoló |
| Ajtóállapot-visszajelzés típusa | NO/NC |
| SF99-2-NF-305/LX Beépítési adatok | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Tűzálló minősítés szükségessége esetén (EI120) |
| Szerelési mód | Süllyesztve |
| Csomag tartalma | Hosszú zárpajzs |
| Telepítés helye | Beltér |
| Méretek és egyéb műszaki adatok | |
| Méret | 74 × 16,5 × 26,6 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,14 kg |
| Tanúsítványok | CE, DoP |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre nyitó zárfogadó (munkaáramú): Feszültség hatására nyitja az ajtót és áramszünet esetén vagyonvédelmi célból zárva marad (Fail-secure).
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Alacsony áramfelvételű zárfogadó: a 300 mA kisebb áramfelvételű zárfogadót nevezik kisáramú mágneszárnak mert alkalmazásuk óvja a kaputelefonok és a beléptetők zár vezérlő elektronikáját.
- Zárnyelv állapot visszajelzés: NC NO visszajelzés
- Tűzállósági teljesítmény nyilatkozattal rendelkező
A DORCAS SF99-2-NF-305/LX munkaáramú, vagyis feszültségre nyitó elektromos zárfogadó. Alaphelyzetben zárva tartja az ajtót, elektromos vezérlőjel hatására pedig lehetővé teszi annak nyitását. Áramszünet esetén zárt állapotban marad, ezért működése fail-secure.
A modell fontos tulajdonsága az EI120 tűzállósági teljesítmény, a keskeny kialakítás, a radiális zárnyelv, az alacsony áramfelvétel, valamint a beépített ajtó- és zárnyelvállapot-visszajelzés.
Tűzálló zárfogadó – EI120
Az SF99 sorozat tűzálló alkalmazásokhoz készült. A készülék EI120 tűzállósági teljesítménnyel rendelkezik, vagyis a hozzá tartozó teljesítménynyilatkozat szerint a vizsgált összeállítás integritására (E) és hőszigetelésére (I) vonatkozó időtartam 120 perc.
A megfelelő tűzállósági teljesítmény érdekében a SF99-2-NF-305/LX zárfogadót mindig a gyártói dokumentációban meghatározott módon és a megfelelő zárpajzzsal kell beépíteni.
Keskeny kialakítás
A zárfogadó mindössze 16,5 mm széles, ezért keskeny ajtóprofilok esetén is jól használható. Ez különösen előnyös lehet olyan ajtóknál, ahol korlátozott hely áll rendelkezésre az elektromos zárfogadó beépítésére.
A teljes mérete 74 × 16,5 × 26,6 mm. Keskeny kialakítása ellenére a megadott töréspont 7825 N / 800 kgf.
Radiális zárnyelv
A készülék radiális zárnyelvvel rendelkezik. A zárnyelv nyitás közben nem hagyományos módon billen ki a saját síkjából, hanem befelé fordul.
Ennek köszönhetően kisebb ajtó–tok hézag esetén is alkalmazható. Egy hagyományos zárfogadónál ilyen esetben előfordulhat, hogy nincs elegendő hely a zárnyelv kibillenéséhez.
Emellett a zárnyelv +3 / −0 mm tartományban állítható, így a mechanikai illesztés finomhangolható.
Ajtó- és zárnyelvállapot visszajelzés
A SF99-2-NF-305/LX zár mikrokapcsolós visszajelzéssel rendelkezik. A rendszer az ajtó csukott állapotáról és a zárnyelv helyzetéről is képes visszajelzést biztosítani.
Az ajtóállapot-visszajelzés NO/NC kialakítású, ezért a megfelelő bekötés mellett a beléptető- vagy egyéb vezérlőrendszer számára állapotinformáció biztosítható.
Alacsony áramfelvétel
A zárfogadó maximális áramfelvétele 280 mA, ezért kis áramfelvételű elektromos zárnak számít. Az alacsonyabb áramigény előnyös lehet kaputelefonokkal és beléptetőrendszerekkel történő használat során.
A készülék 10–24 V AC/DC tápfeszültség-tartományban használható, így többféle rendszerhez illeszthető.
Fontos tudnivalók a telepítéshez
A DORCAS zárnyelvfogadót beltérre, illetve esőtől megfelelően védett helyre kell telepíteni. Víz- és porállósági besorolással nem rendelkezik.
Amennyiben közvetlen kültéri használatra alkalmas elektromos zárfogadóra van szükség, a vízálló zárfogadók között érdemes megfelelő modellt választani. Fontos azonban, hogy a vízálló kivitel önmagában nem jelent tűzállósági minősítést.
Feszültségesés – FIGYELEM! A vezetékezésen fellépő feszültségesés jelentősen befolyásolhatja az elektromos zár megfelelő működését. Ezért a tápegység, a vezetékhossz és a vezeték keresztmetszetének megfelelő megválasztása fontos.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárul a megbízható működéshez, valamint a megadott, megfelelő karbantartás mellett várható 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésének javítására vagy megújítására nem alkalmas, ezért használata TILOS!
Felhasználási terület
A DORCAS SF99-2-NF-305/LX elsősorban olyan beltéri ajtókhoz használható, ahol EI120 tűzállósági teljesítményre, keskeny kialakításra és ajtóállapot-visszajelzésre van szükség.
A 16,5 mm-es szélesség keskeny ajtóprofiloknál is kedvező beépítési lehetőséget biztosít, míg a radiális zárnyelv kis ajtó–tok hézag esetén jelenthet előnyt.
Összességében egy keskeny, tűzálló, munkaáramú és visszajelzős elektromos zárfogadó, amely alacsony áramfelvételt, radiális zárnyelvet és nagy mechanikai terhelhetőséget egyesít.
