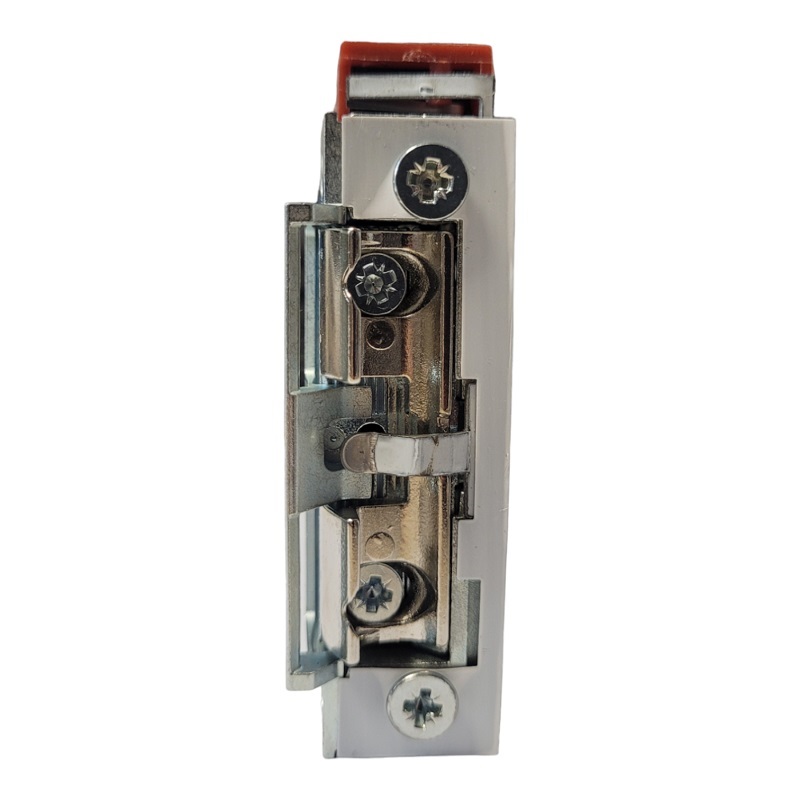

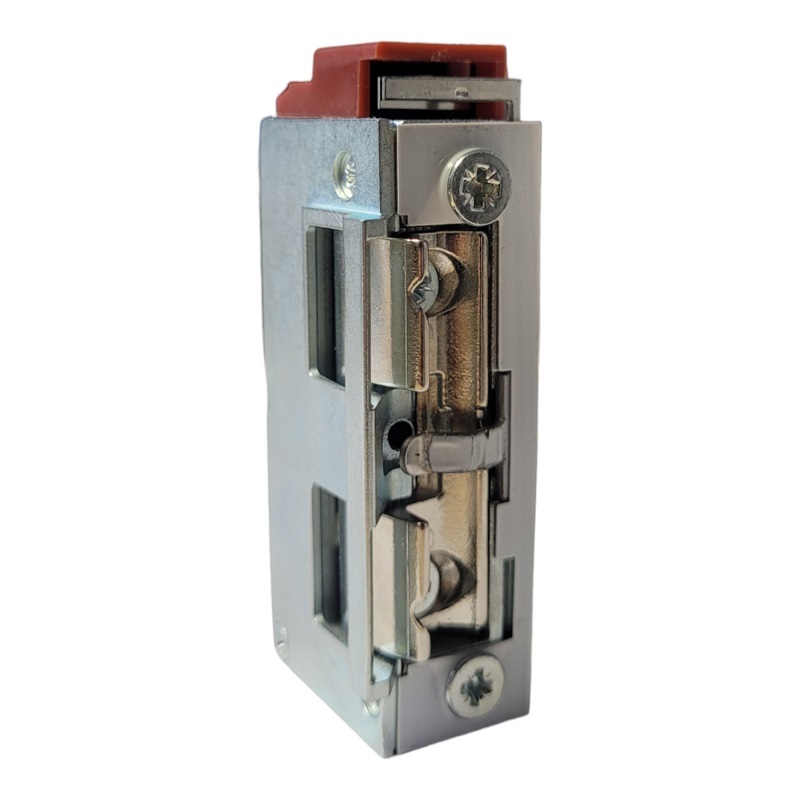

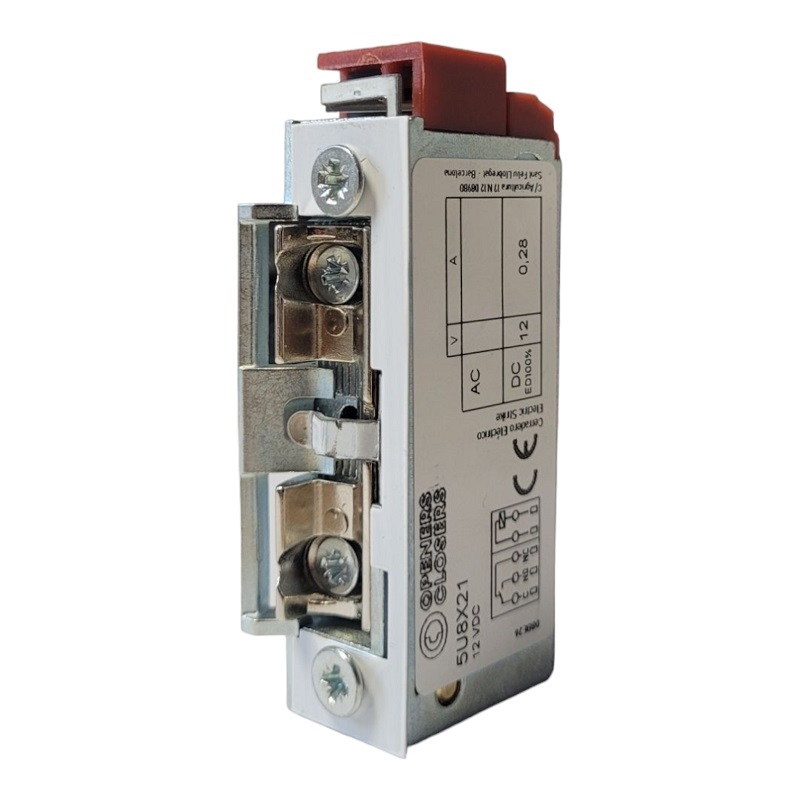

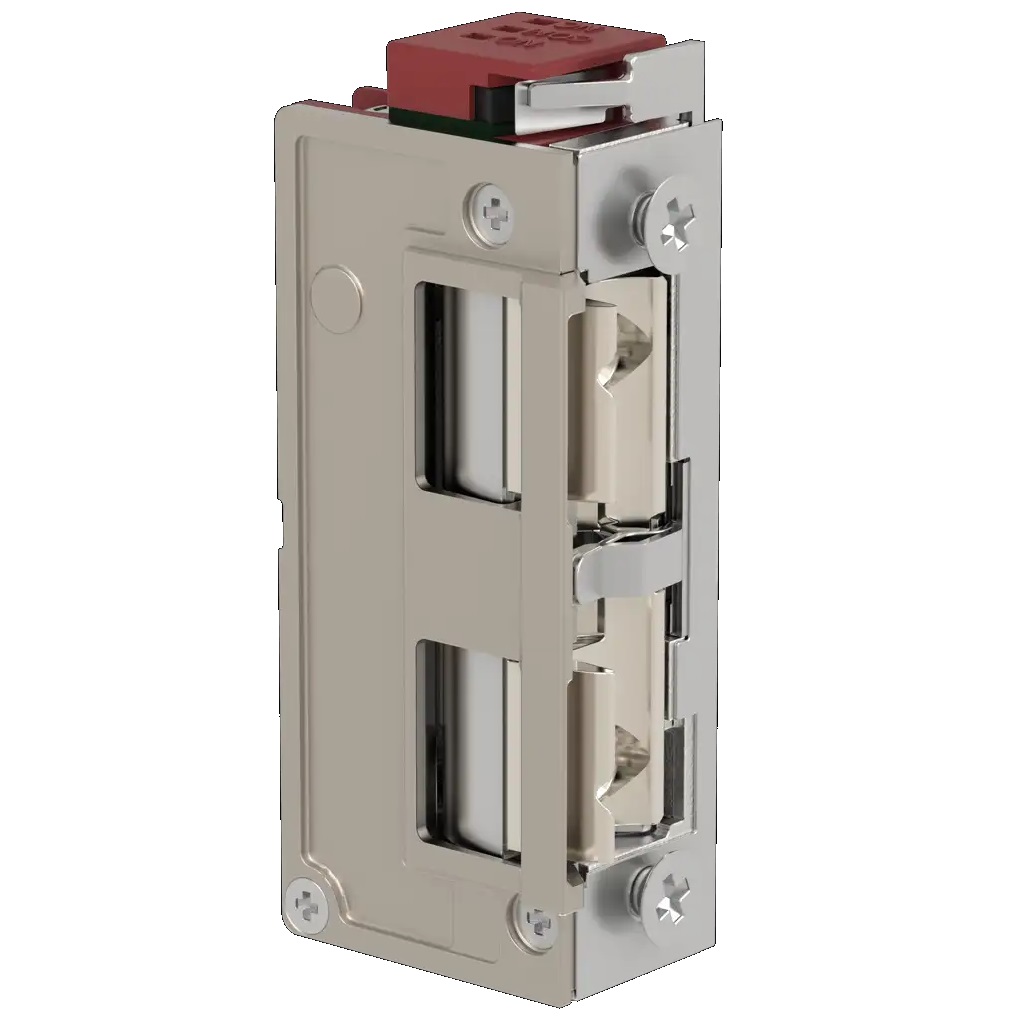

5U8X21 fordított működésű zárfogadó visszajelzéssel, tokközépbe, 10–24 V AC/DC
Az 5U8X21 keskeny, szünetáramú, nyelvkivezetős és visszajelzéses elektromos zárfogadó. Az Openers & Closers fordított működésű modellje rejtetten, az ajtótok közepébe szerelhető. Feszültség alatt zárva tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást.
Műszaki adatok:
| Openers & Closers 5U8X21 elektromos jellemzői | |
| Működési mód | Szünetáramú – feszültségre zár |
| Alapállapot | Feszültség nélkül nyitott |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 42 Ω |
| Töréspont | 5800 N |
| Az 5U8X21 vezérlése és működése | |
| Vezérlés módja | A tápellátás megszakítása |
| Nyitási lehetőség | Vezérelt tápmegszakítás |
| Áramszüneti viselkedés | Fail-safe – áramszünet esetén nyitott állapotba kerül |
| Más elnevezés | Fordított működésű elektromos zárfogadó |
| Termékcsalád | 5-ös sorozat – nyelvkivezető, keskeny és szimmetrikus kivitel |
| Kis áramfelvételű | Igen (<300 mA) |
| Mechanikai kialakítás és funkciók | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Igen |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen, 2 mm |
| Zárnyelv mozgása | 25° |
| Kiiktatható | Nem |
| Az 5U8X21 visszajelzése és érzékelése | |
| Zárnyelv-érzékelés | Igen |
| Visszajelzés | Ajtóállapot és zárnyelv érzékelése |
| Visszajelző kontaktus | NO/NC |
| Nyelvkivezetős, tokközépbe szerelhető kialakítás | |
| Nyitási irány (DIN 107) | Univerzális – DIN R jobbos és DIN L balos szerelhetőség |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve – rejtetten, az ajtótok közepébe |
| Kompatibilis zárpajzsok | Megfelelő nyelvkivezetős előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Zajszint DC táplálásnál | 5 dBA, 50 cm távolságból mérve |
| Az 5U8X21 méretei és további műszaki adatai | |
| Méret | 71,5 × 17,4 × 28,3 mm |
| Rögzítési pontok távolsága | 52,3 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +70 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítványok | CE |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok:
- Feszültségre záró szünet áramú zárfogadó: Zárt állapotban van mindaddig amíg feszültséget kap. Az áram elvételre kinyit (áramszünet esetén nyitva marad az ajtó) ezzel védve az emberéletet pl. tűz esetén (Fail-safe), fordított működésű zárnak is nevezik
- Zárnyelv állapot visszajelzés: NC NO visszajelzés
- Nyelvkivezető zár vagy rejtett szerelésű zárfogadó: Az ajtó tokjának a közepébe is beépíthető mivel nem kell a tok szélét kivágni, hogy kibillenjen a zárnyelv. Ezért is hívják tokközépbe szerelhető vagy zárnyelv kivezető zár. Speciális nyelv-kivezetéssel ellátott zárpajzsokkal lehet csak szerelni.
Az Openers & Closers 5U8X21 szünetáramú elektromos zárfogadó. Feszültség alatt zárt állapotban tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást.
Ez a működési mód a munkaáramú zárfogadók működésének fordítottja, ezért a készüléket fordított működésű elektromos zárnak is nevezik.
Fail-safe működés
A készülék feszültség nélkül nyitott alapállapotú. Áramszünet vagy vezérelt tápmegszakítás esetén a zárfogadó oldja az ajtó zárását. Ezt a működést fail-safe működésnek nevezzük.
A fail-safe kialakítás olyan beléptetőrendszereknél lehet előnyös, ahol tápellátási hiba esetén biztosítani kell az ajtó nyithatóságát. A zárfogadó nyitásához nem feszültséget kell kapcsolni rá, hanem meg kell szakítani a folyamatos tápellátását.
A megfelelő menekülési útvonali, tűzvédelmi vagy életvédelmi alkalmazhatóságot nem kizárólag a zárfogadó működési módja határozza meg. Mindig figyelembe kell venni a teljes ajtórendszerre vonatkozó előírásokat és tanúsítványokat.
Rejtett, tokközépbe szerelhető kialakítás
Az 5U8X21 nyelvkivezetős kialakításának köszönhetően rejtetten, az ajtótok középső részébe is beépíthető.
A hagyományos elektromos zárfogadóknál a zárnyelv mozgásához a tok szélén megfelelő kivágást kell kialakítani. A nyelvkivezetős rendszer ezzel szemben speciális zárpajzs segítségével vezeti ki a zárnyelvet.
Ennek köszönhetően nem szükséges a tok szélét a zárnyelv teljes mozgásának megfelelően kivágni. A zárfogadó így esztétikusan, rejtetten helyezhető el az ajtótokban.
A nyelvkivezetős kialakításhoz megfelelő speciális zárpajzs szükséges. A zárfogadó és a választott előlap méreteit, rögzítési pontjait és nyelvkivezetését telepítés előtt ellenőrizni kell.
Zárnyelv- és ajtóállapot-visszajelzés
Az O&C 5U8X21 beépített zárnyelv-érzékeléssel és NO/NC visszajelzési lehetőséggel rendelkezik. Így a csatlakoztatott beléptető- vagy felügyeleti rendszer információt kaphat az ajtó és a zármechanika állapotáról.
A visszajelzés különösen olyan rendszereknél hasznos, ahol nem elegendő pusztán az elektromos nyitójel kiadása, hanem az ajtó tényleges állapotát is felügyelni kell.
Az NO/NC kontaktus különböző típusú beléptető-, riasztó- és épületfelügyeleti rendszerekhez illeszthető. A visszajelző kontaktus nem az elektromos zár működtetésére szolgál.
Folyamatos tápellátás
Az 5U8X21 zárt állapotának fenntartásához folyamatos 10–24 V AC/DC tápellátás szükséges. Az ajtó nyitásakor a vezérlőberendezés megszakítja a zárfogadó tápellátását.
A készülék beléptetőrendszerrel, kaputelefonnal, kódzárral vagy más, szünetáramú zárfogadó vezérlésére alkalmas elektronikával működtethető.
A vezérlő kiválasztásakor ellenőrizni kell, hogy a kimenete alkalmas-e a folyamatos tápellátás biztosítására és annak vezérelt megszakítására.
Keskeny és mini kialakítás
A hagyományos elektromos zárfogadók jelentős része körülbelül 25 mm széles, míg ez a nyelvkivezetős modell mindössze 17,4 mm szélességű.
Keskeny és mini kialakítása miatt olyan ajtóprofilokban is elhelyezhető, ahol korlátozott beépítési hely áll rendelkezésre. Különösen fa- és alumíniumajtók, keskeny ajtótokok, valamint kisebb profilszélességű bejárati ajtók esetében lehet előnyös.
Radiális és állítható zárnyelv
A készülék radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon, nagy ívben billen kifelé, hanem a saját síkján belül fordul el.
A 25°-os radiális mozgás kisebb helyigényt eredményezhet, ami a keskeny és nyelvkivezetős kialakítással együtt különösen előnyös rejtett beépítés esetén.
A zárnyelv 2 mm-es tartományban állítható. Ez lehetővé teszi a zárfogadó és az ajtó mechanikus zárnyelvének pontosabb illesztését.
Kis áramfelvétel
Az Openers & Closers 5U8X21 maximális áramfelvétele 12 V DC tápfeszültségnél 260 mA, ezért kis áramfelvételű elektromos zárfogadónak számít.
Az alacsonyabb áramfelvétel mérsékelheti a kaputelefonok, beléptetőrendszerek és más zárvezérlő elektronikák terhelését. Bekötés előtt azonban mindig ellenőrizni kell a vezérlőkimenet terhelhetőségét.
Mivel a szünetáramú zárfogadó zárt állapotban folyamatosan fogyaszt áramot, a tápegységet tartós terhelésre kell méretezni. Szükség esetén megfelelő relét és külön tápegységet kell alkalmazni.
Tápellátás és feszültségesés
Hosszabb vezetékezés esetén a kábel ellenállása miatt feszültségesés jelentkezhet. Ezért megfelelő keresztmetszetű vezetéket kell alkalmazni.
A telepítés során célszerű megmérni a készülék csatlakozási pontjain ténylegesen rendelkezésre álló feszültséget. A túl alacsony feszültség bizonytalan zárást vagy nem megfelelő működést eredményezhet.
Univerzális szerelhetőség
Szimmetrikus kialakításának köszönhetően a zárfogadó jobbos és balos ajtókhoz egyaránt használható. A DIN 107 szabvány szerint DIN R jobbos és DIN L balos szerelési helyzetben is beépíthető.
A készülék süllyesztett, rejtett szerelésre készült. Kizárólag megfelelő kialakítású nyelvkivezetős zárpajzzsal használható.
Halk működés egyenfeszültségnél
Az 5U8X21 megadott zajszintje egyenfeszültségű működtetés esetén, 50 cm távolságból mérve mindössze 5 dBA. Emiatt olyan beltéri környezetben is alkalmazható, ahol fontos a halk működés.
Váltófeszültség használata esetén a működési hang eltérhet az egyenfeszültségnél megadott értéktől.
Telepítés és felhasználási terület
Az Openers & Closers 5U8X21 beltéri ajtókhoz, bejárati ajtókhoz, alumíniumajtókhoz és faajtókhoz alkalmazható. Elsősorban az ajtótok közepébe történő, rejtett beépítéshez készült.
A készülék víz- és porállósági besorolással nem rendelkezik, ezért beltérben vagy az időjárástól megfelelően védett helyen kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására nem alkalmas. Az ajtólapot, a mechanikus zárat és a zárfogadót úgy kell beállítani, hogy zárt állapotban ne nehezedjen jelentős nyomás az elektromos zár nyelvére.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
A karbantartás során ellenőrizni kell a rögzítéseket, a zárnyelv akadálymentes mozgását, az ajtó megfelelő illeszkedését, a visszajelző kontaktus működését és az elektromos csatlakozások állapotát.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
Az 5U8X21 keskeny, radiális zárnyelvű, szünetáramú és visszajelzéses elektromos zárfogadó. Nyelvkivezetős kialakítása lehetővé teszi a rejtett, tokközépbe történő beépítést. Folyamatos tápellátás mellett zárva tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást.
