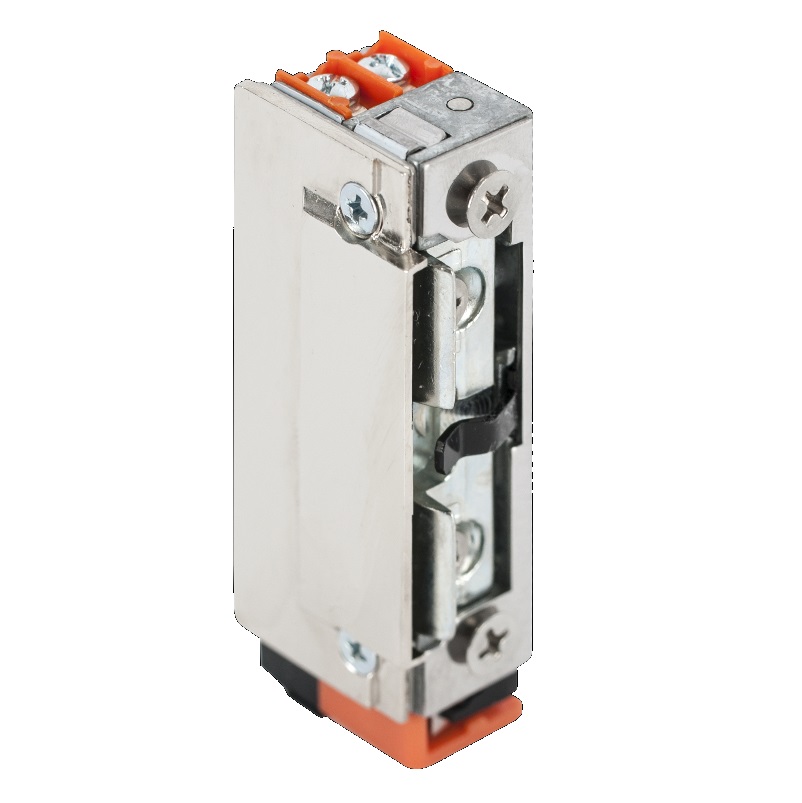

Dorcas 99-1-NF-305-512-TOP fordított működésű, nyelvkivezetős zárfogadó
A Dorcas 99-1-NF-305-512-TOP szünetáramú, 12 V DC tápfeszültségű, keskeny kialakítású, radiális zárnyelvű és visszajelzéses elektromos zárfogadó, speciális TOP nyelvkivezetős kialakítással, rejtett tokközépbe történő szereléshez.
Műszaki adatok:
| Dorcas 99-1-NF-305-512-TOP elektromos jellemzői | |
| Működési mód | Szünetáramú – feszültségre zár |
| Tápfeszültség | 12 V |
| Táp típusa | DC |
| Maximális áramfelvétel | 190 mA (12 V) |
| Ellenállás | 63 Ω |
| Teljesítmény | 2,28 W |
| Záráskori fogyasztás | 2,28 W |
| Töréspont | 3236 N / 330 kgf |
| Dorcas 99-1-NF-305-512-TOP vezérlése és működése | |
| Vezérlés módja | Tápmegszakítás |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-safe – áramszünet esetén nyitott állapotba kerül |
| Termékcsalád | TOP – szimpla nyelvkivezetős kialakítás |
| Kis áramfelvételű | Igen (≤ 260 mA) |
| Mechanikai kialakítás | |
| Szimmetrikus | Nem |
| Keskeny kivitel | Igen |
| Mini kivitel | Nem |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+2 / −1 mm) |
| Kiiktatható | Nem |
| Dorcas 99-1-NF-305-512-TOP visszajelzése és érzékelése | |
| Zárnyelv-érzékelés | Igen |
| Visszajelzés | Ajtóállapot (ajtó csukva) és zárnyelv érzékelése |
| Visszajelzés típusa | Mikrokapcsoló |
| Ajtóállapot-visszajelzés | NO/NC |
| TOP nyelvkivezetős beépítés | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, keskeny ajtókeretek és alumíniumajtók |
| Szerelési mód | Süllyesztve – rejtetten, az ajtótok közepébe |
| Kompatibilis zárpajzsok | DORCAS-EZR-25-TOP, DORCAS-EZH-25-TOP, DORCAS-YS-X és DORCAS-YL-X |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |

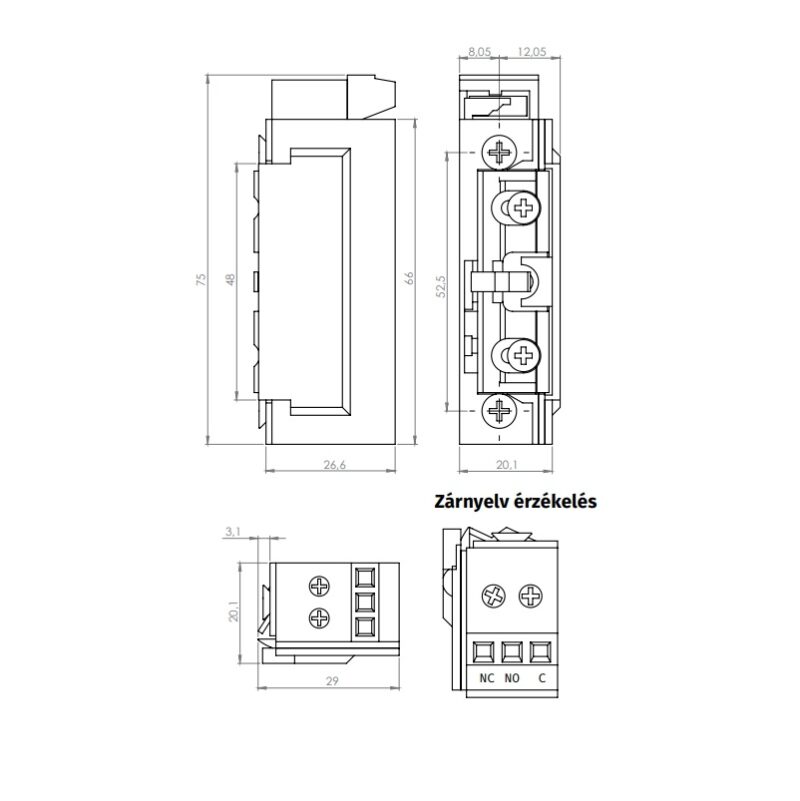

| Dorcas 99-1-NF-305-512-TOP méretei és beépítési adatai | |
| Méret | 75 × 20,1 × 25,5 mm |
| Távtartó lemez | Távtartó lemezzel szerelt modelleknél a mélység 1 mm-rel nagyobb; a lemez eltávolítható |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,14 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre záró szünet áramú zárfogadó: Zárt állapotban van mindaddig amíg feszültséget kap. Az áram elvételre kinyit (áramszünet esetén nyitva marad az ajtó) ezzel védve az emberéletet pl. tűz esetén (Fail-safe), fordított működésű zárnak is nevezik
- Nyelvkivezető zár vagy rejtett szerelésű zárfogadó: Az ajtó tokjának a közepébe is beépíthető mivel nem kell a tok szélét kivágni, hogy kibillenjen a zárnyelv. Ezért is hívják tokközépbe szerelhető vagy zárnyelv kivezető zár. Speciális nyelv-kivezetéssel ellátott zárpajzsokkal lehet csak szerelni.
- Zárnyelv állapot visszajelzés: NC NO visszajelzés
A Dorcas 99-1-NF-305-512-TOP szünetáramú, vagyis fordított működésű elektromos zárfogadó. Feszültség alatt zárt állapotban tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást.
Ez fail-safe működés, tehát áramszünet esetén a zárfogadó nyitott állapotba kerül. A megfelelő alkalmazási területet és az esetleges biztonsági követelményeket mindig az adott beléptető- vagy ajtórendszer előírásai alapján kell meghatározni.
Keskeny kialakítás
A készülék keskeny kivitelű, ezért olyan ajtótokoknál és ajtókereteknél is előnyös lehet, ahol korlátozott beépítési hely áll rendelkezésre.
A DORCAS 99-1 sorozat alacsony kialakítású és radiális zárnyelvű termékeket tartalmaz. Ennek köszönhetően a zárfogadó keskenyebb ajtószerkezetekbe is jól beilleszthető.
Rejtett, tokközépbe szerelhető kialakítás
A TOP kialakítás egyik legfontosabb előnye a nyelvkivezetős szerelési lehetőség. Ennek köszönhetően a zárfogadó rejtetten, az ajtótok középső részébe is beépíthető.
A hagyományos elektromos zárfogadóknál a zárnyelv mozgásához a tok széle felé megfelelő helyet kell biztosítani. A nyelvkivezetős rendszer ezzel szemben speciális zárpajzs segítségével vezeti ki a zárnyelvet.
Zárnyelv- és ajtóállapot-visszajelzés
A készülék beépített érzékeléssel rendelkezik, ezért a zárnyelv és az ajtó állapotáról is visszajelzés adható a csatlakoztatott beléptető- vagy felügyeleti rendszer számára.
A mikrokapcsolós NO/NC visszajelzés segítségével a rendszer felügyelheti az ajtó csukott állapotát és a zárnyelv helyzetét is.
Radiális zárnyelv
A készülék radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon billen kifelé, hanem a saját síkján belül fordul el.
Ennek köszönhetően a zárnyelv mozgása kisebb helyet igényel, ami a keskeny kialakítással együtt különösen előnyös korlátozott beépítési hely esetén.
A zárnyelv +2 / −1 mm tartományban állítható, ezért a mechanikai illesztés a telepítés során finomhangolható.
Kis áramfelvétel és 12 V DC működés
A készülék maximális áramfelvétele 12 V DC tápfeszültség mellett mindössze 190 mA, a teljesítményfelvétel pedig 2,28 W. Ezért kis áramfelvételű elektromos zárfogadónak számít.
Kaputelefonhoz, beléptetőrendszerhez vagy más vezérlőelektronikához történő csatlakoztatás előtt mindig ellenőrizni kell a vezérlőkimenet terhelhetőségét és a tápegység megfelelő méretezését.
Tápellátás és feszültségesés
A Dorcas 99-1-NF-305-512-TOP stabil 12 V DC tápfeszültséget igényel. Hosszabb kábelezés esetén a vezeték ellenállása miatt feszültségesés jelentkezhet, ezért megfelelő keresztmetszetű vezetéket kell alkalmazni.
A telepítés során célszerű a zárfogadó kapcsain ténylegesen rendelkezésre álló feszültséget is ellenőrizni, különösen nagyobb vezetékhossz esetén.
Speciális TOP zárpajzsok
A nyelvkivezetős kialakítás miatt megfelelő TOP kivitelű zárpajzs szükséges. Kompatibilis például a DORCAS-EZR-25-TOP, DORCAS-EZH-25-TOP, DORCAS-YS-X és DORCAS-YL-X.
A megfelelő zárpajzs kiválasztása az ajtótok kialakításától, a szerelési helyzettől és a kívánt nyelvkivezetéstől függ.
Telepítés és felhasználási terület
A készülék beltéri ajtókhoz, bejárati ajtókhoz, keskeny ajtókeretekhez és alumíniumajtókhoz alkalmazható. Süllyesztett, rejtett szerelésre készült, elsősorban a tok középső részébe történő beépítéshez.
A készülék víz- és porállósági besorolással nem rendelkezik, ezért beltéri vagy az időjárástól megfelelően védett helyre kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására a megadott műszaki adatok alapján nem alkalmas.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
A Dorcas 99-1-NF-305-512-TOP keskeny kivitelű, szünetáramú, radiális zárnyelvű és visszajelzéses elektromos zárfogadó. TOP nyelvkivezetős kialakítása lehetővé teszi a rejtett, tokközépbe történő beépítést, miközben 12 V DC tápellátással és mindössze 190 mA áramfelvétellel működik.
