Dorcas 99-2-NF-305-512 fordított működésű, keskeny zárfogadó visszajelzéssel
A Dorcas 99-2-NF-305-512 12 V DC tápfeszültségű, szünetáramú, keskeny és radiális zárnyelvű elektromos zárfogadó, beépített zárnyelv-érzékeléssel és NO/NC visszajelzéssel.
Műszaki adatok:
| Elektromos jellemzők | |
| Működési mód | Szünetáramú – feszültségre zár |
| Tápfeszültség | 12 V |
| Táp típusa | DC |
| Maximális áramfelvétel | 190 mA |
| Ellenállás | 63 Ω |
| Teljesítmény | 2,3 W |
| Nyitáskori fogyasztás | 0 W |
| Záráskori fogyasztás | 2,3 W |
| Töréspont | 3236 N / 330 kgf |
| Dorcas 99-2-NF-305-512 vezérlés és működés | |
| Vezérlés módja | Tápmegszakítás |
| Nyitási lehetőség | Vezérelt elektromos jel |
| Áramszüneti viselkedés | Fail-safe – áramszünet esetén nyitott állapotba kerül |
| Termékcsalád | 99 – sokoldalú felhasználás |
| Kis áramfelvételű | Igen (≤ 260 mA) |
| Mechanikai kialakítás és visszajelzés | |
| Szimmetrikus | Nem |
| Keskeny kivitel | Igen |
| Mini kivitel | Nem |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen (+3 / −0 mm) |
| Kiiktatható | Nem |
| Zárnyelv-érzékelés | Igen |
| Visszajelzés | Ajtóállapot és zárnyelv érzékelése |
| Visszajelzés típusa | Mikrokapcsoló |
| Ajtóállapot-visszajelzés | NO/NC |
| Dorcas 99-2-NF-305-512 beépítési adatok | |
| Nyitási irány (DIN 107) | Univerzális |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, műanyag ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Beépítés | Minden hagyományos előlappal használható |
| Telepítés helye | Beltér |
| Méretek és egyéb műszaki adatok | |

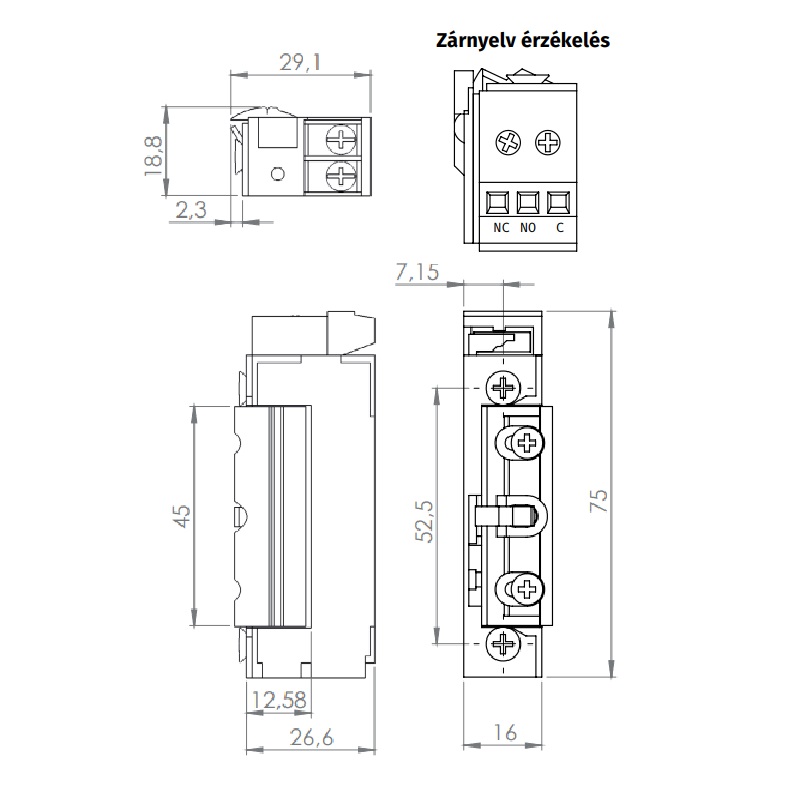

| Méret | 75 × 16 × 25,5 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +50 °C |
| Bruttó súly | 0,125 kg |
| Tanúsítványok | CE |
| Gyártó | DORCAS |
Fontosabb tulajdonságok:
- Feszültségre záró szünet áramú zárfogadó: Zárt állapotban van mindaddig amíg feszültséget kap. Az áram elvételre kinyit (áramszünet esetén nyitva marad az ajtó) ezzel védve az emberéletet pl. tűz esetén (Fail-safe), fordított működésű zárnak is nevezik
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Zárnyelv állapot visszajelzés: NC NO visszajelzés
A Dorcas 99-2-NF-305-512 szünetáramú, más néven fordított működésű elektromos zárfogadó. Feszültség alatt zárt állapotban van, a tápfeszültség megszakításakor pedig oldja a zárást.
Áramszünet esetén a zárfogadó nyitott állapotba kerül, ezért működési módja fail-safe. A megfelelő alkalmazási területet és az esetleges biztonsági követelményeket mindig az adott rendszer előírásai alapján kell meghatározni.
Keskeny kivitel
A készülék mindössze 16 mm széles, ezért keskeny ajtóprofilokba is jól beépíthető. Ez különösen műanyag, alumínium és keskeny fa ajtókeretek esetén lehet előnyös.
A zárfogadó keskeny kivitelű, de a műszaki adatok szerint nem mini kivitelű.

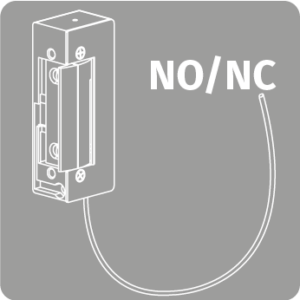

Zárnyelv-érzékelés és NO/NC visszajelzés
A készülék beépített zárnyelv-érzékelő mikrokapcsolóval rendelkezik, amely lehetővé teszi az ajtó és a zárnyelv állapotának visszajelzését.
A Dorcas 99-2-NF-305-512 NO/NC kontaktusos visszajelzése felhasználható például beléptetőrendszerhez, riasztórendszerhez vagy más vezérlőrendszerhez történő állapotjelzésre.
Ennek segítségével a rendszer ellenőrizheti az ajtó és a zárnyelv állapotát, így a zárfogadó alkalmas olyan rendszerekhez is, ahol szükség van visszajelzésre.
Radiális és állítható zárnyelv
A radiális zárnyelv nyitáskor nem nagy ívben billen kifelé, hanem saját síkján belül fordul el. Ez kisebb ajtó–tok hézag esetén is megkönnyítheti a megfelelő működést.
A zárnyelv +3 / −0 mm tartományban állítható, ezért a telepítés során finomhangolható a zárfogadó és az ajtózár mechanikai illesztése.
Tápellátás és feszültségesés
A Dorcas 99-2-NF-305-512 stabil 12 V DC tápellátást igényel. Maximális áramfelvétele 190 mA, teljesítményfelvétele 2,3 W.
Hosszabb kábelezés esetén a vezeték ellenállása miatt feszültségesés jelentkezhet. Ezért megfelelő keresztmetszetű vezetéket kell alkalmazni, és célszerű a zárfogadó kapcsain ténylegesen rendelkezésre álló feszültséget is ellenőrizni.
Előlap és beépítés
Ez a modell hagyományos kialakítású zárfogadó, ezért megfelelő hagyományos előlappal vagy zárpajzzsal süllyesztve építhető be.
Elektromos zárfogadó zárpajzsok és előlapok megtekintése
Telepítés és felhasználási terület
A készülék beltéri ajtókhoz, bejárati ajtókhoz, műanyag-, alumínium- és faajtókhoz használható. Keskeny kialakítása miatt kisebb beépítési szélességgel rendelkező ajtóprofilok esetén is jó megoldás lehet.
Víz- és porállósági besorolással nem rendelkezik, ezért beltéri vagy esőtől és nedvességtől megfelelően védett helyre kell telepíteni.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
A Dorcas 99-2-NF-305-512 12 V DC tápellátású, szünetáramú, keskeny és radiális zárnyelvű elektromos zárfogadó. Fail-safe működése mellett beépített zárnyelv-érzékeléssel és NO/NC visszajelzéssel is rendelkezik, ezért olyan rendszerekben is jól alkalmazható, ahol az ajtóállapot ellenőrzése fontos.
