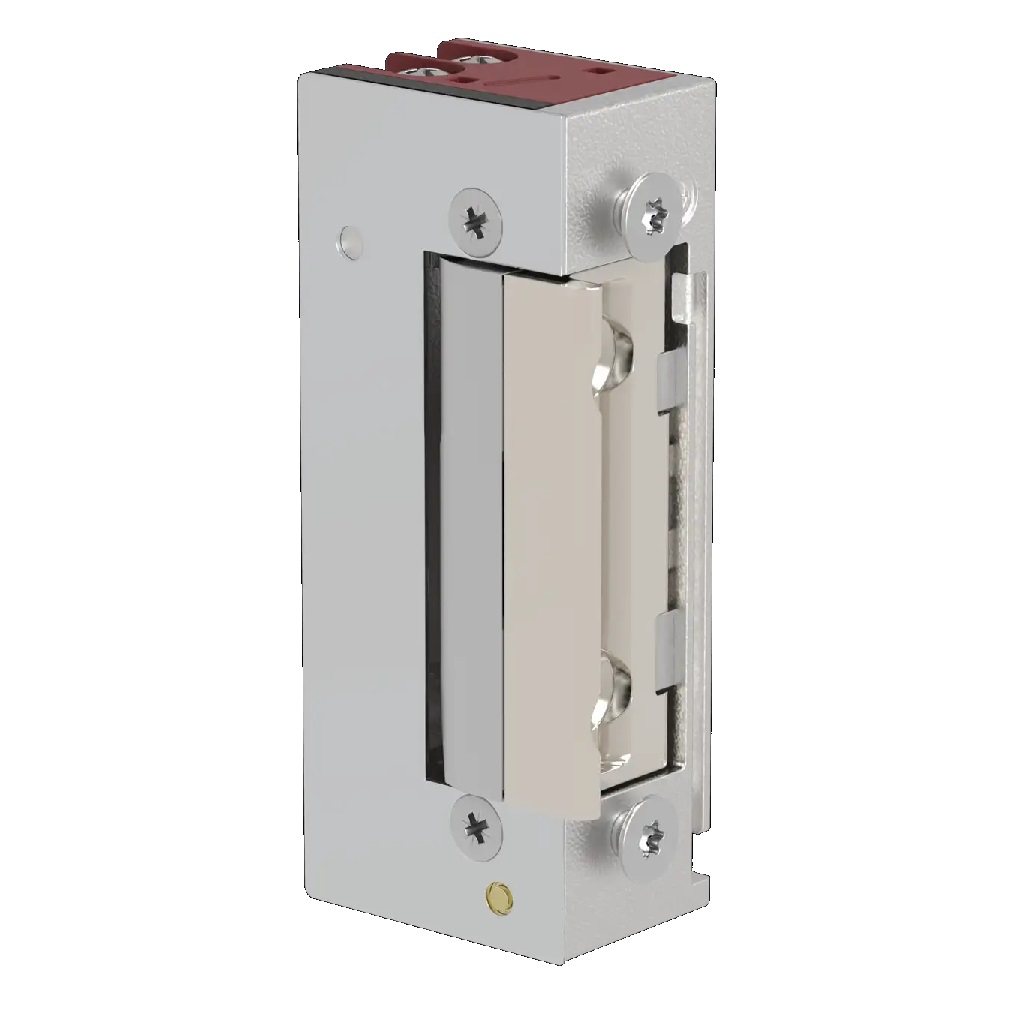

34E10 szünetáramú, feszültségre záró mágneszár, 12 V DC
A 34E10 szünetáramú, kis áramfelvételű és szimmetrikus elektromos zárfogadó. Az Openers & Closers fordított működésű modellje feszültség alatt zárva tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást. Áramszünet esetén nyitott állapotba kerül.
Műszaki adatok:
| Openers & Closers 34E10 elektromos jellemzői | |
| Működési mód | Szünetáramú – feszültségre zár |
| Alapállapot | Feszültség nélkül nyitott |
| Tápfeszültség | 12 V |
| Táp típusa | DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 42 Ω |
| Töréspont | 5800 N |
| A 34E10 vezérlése és működése | |
| Vezérlés módja | A tápellátás megszakítása |
| Nyitási lehetőség | Vezérelt tápmegszakítás |
| Áramszüneti viselkedés | Fail-safe – áramszünet esetén nyitott állapotba kerül |
| Más elnevezés | Fordított működésű elektromos zárfogadó |
| Termékcsalád | 3-as sorozat – normál méretű, szimmetrikus kivitel |
| Kis áramfelvételű | Igen (<300 mA) |
| Mechanikai kialakítás és funkciók | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Nem |
| Mini kivitel | Nem |
| Radiális zárnyelv | Nem |
| Zármemória | Nem |
| Állítható zárnyelv | Igen, 3 mm |
| Zárnyelv mozgása | 34° |
| Kiiktatható | Nem |
| Zárnyelv-érzékelés | Nem |
| Az O&C 34E10 beépítési és alkalmazási adatai | |
| Nyitási irány (DIN 107) | Univerzális – DIN R jobbos és DIN L balos szerelhetőség |
| Zajszint DC táplálásnál | 5 dBA, 50 cm távolságból mérve |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Kompatibilis zárpajzsok | Minden megfelelő méretű hagyományos előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| A 34E10 méretei és további műszaki adatai | |
| Méret | 71 × 20,1 × 28 mm |
| Rögzítési pontok távolsága | 52,5 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −20 °C – +70 °C |
| Bruttó súly | 0,18 kg |
| Tanúsítványok | CE |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok:
- Feszültségre záró szünet áramú zárfogadó: Zárt állapotban van mindaddig amíg feszültséget kap. Az áram elvételre kinyit (áramszünet esetén nyitva marad az ajtó) ezzel védve az emberéletet pl. tűz esetén (Fail-safe), fordított működésű zárnak is nevezik
Az Openers & Closers 34E10 szünetáramú elektromos zárfogadó. Feszültség alatt zárt állapotban tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást.
Ez a működési mód a munkaáramú zárfogadók működésének fordítottja, ezért a készüléket fordított működésű elektromos zárnak is nevezik.
Fail-safe működés
A készülék feszültség nélkül nyitott alapállapotú. Áramszünet vagy vezérelt tápmegszakítás esetén a zárfogadó oldja az ajtó zárását. Ezt a működést fail-safe működésnek nevezzük.
A fail-safe kialakítás olyan beléptetőrendszereknél lehet előnyös, ahol tápellátási hiba esetén biztosítani kell az ajtó nyithatóságát. A zárfogadó nyitásához nem feszültséget kell kapcsolni rá, hanem meg kell szakítani a folyamatos tápellátását.
A megfelelő menekülési útvonali, tűzvédelmi vagy életvédelmi alkalmazhatóságot nem kizárólag a zárfogadó működési módja határozza meg. Minden esetben figyelembe kell venni a teljes ajtórendszerre vonatkozó előírásokat és tanúsítványokat.
Folyamatos tápellátás
A 34E10 zárt állapotának fenntartásához folyamatos 12 V DC tápellátás szükséges. Az ajtó nyitásakor a vezérlőberendezés megszakítja a zárfogadó tápellátását.
A készülék beléptetőrendszerrel, kaputelefonnal, kódzárral, vészkijárati vezérléssel vagy más, szünetáramú zárfogadó vezérlésére alkalmas elektronikával működtethető.
A vezérlőberendezés kiválasztásakor ellenőrizni kell, hogy a kimenete alkalmas-e a folyamatos tápellátás biztosítására és annak vezérelt megszakítására.
Kis áramfelvétel
Az O&C 34E10 maximális áramfelvétele 12 V DC tápfeszültség mellett 260 mA, ezért kis áramfelvételű elektromos zárfogadónak számít.
Az alacsonyabb áramfelvétel mérsékelheti a kaputelefonok, beléptetőrendszerek és egyéb zárvezérlő elektronikák terhelését. Bekötés előtt azonban mindig ellenőrizni kell a vezérlőkimenet terhelhetőségét.
Mivel a szünetáramú zárfogadó zárt állapotban folyamatosan fogyaszt áramot, a tápegységet tartós terhelésre kell méretezni. Szükség esetén megfelelő relét és külön tápegységet kell alkalmazni.
Tápellátás és feszültségesés
Hosszabb vezetékezés esetén a kábel ellenállása miatt feszültségesés jelentkezhet. Ezért megfelelő keresztmetszetű vezetéket kell használni, különösen akkor, ha a tápegység és a zárfogadó között nagyobb távolság van.
A telepítés során célszerű a készülék csatlakozási pontjain ténylegesen rendelkezésre álló feszültséget is megmérni. A túl alacsony feszültség bizonytalan zárást vagy nem megfelelő tartóerőt eredményezhet.
Normál méretű, szimmetrikus kialakítás
A zárfogadó normál méretű kivitel, szélessége 20,1 mm. Nem tartozik a keskeny vagy mini zárfogadók közé, ezért beépítés előtt ellenőrizni kell az ajtótokban rendelkezésre álló helyet.
Szimmetrikus kialakításának köszönhetően jobbos és balos ajtókhoz egyaránt használható. A DIN 107 szabvány szerint DIN R jobbos és DIN L balos szerelési helyzetben is beépíthető.
Állítható zárnyelv
A készülék zárnyelve 3 mm-es tartományban állítható. Ez lehetővé teszi a mechanikus zárnyelv és az elektromos zárfogadó pontosabb illesztését.
A megfelelő beállítás csökkentheti az ajtó lötyögését, és elősegítheti a zárfogadó megbízható működését. A zárnyelv mozgási szöge 34°.
A készülék nem radiális zárnyelvű, ezért a zárnyelv mozgásához megfelelő helyet kell biztosítani az ajtótokban és a zárpajzs környezetében.
Halk működés egyenfeszültségnél
A készülék megadott zajszintje 12 V DC működtetés esetén, 50 cm távolságból mérve mindössze 5 dBA. Emiatt olyan beltéri környezetben is alkalmazható, ahol fontos a halk működés.
Zárpajzs kiválasztása
A zárfogadó pajzs nélküli kivitelben készül, ezért a beépítéshez az ajtó típusának és nyitási irányának megfelelő zárpajzsot külön kell kiválasztani.
- Fémajtókhoz általában normál, egyenes univerzális zárpajzs használható.
- Faajtókhoz általában derékszögű, 90°-ban megtört zárpajzs szükséges. Jobbos és balos kivitel is elérhető.
- Műanyag ajtókhoz általában egyenes U zárpajzsot alkalmaznak. A megfelelő jobbos vagy balos változatot az ajtó nyitási iránya alapján kell kiválasztani.
- A rejtett, tokközépbe szerelhető zárfogadókhoz speciális nyelvkivezetős zárpajzs szükséges.
Zárpajzsok megtekintése és kiválasztása
Telepítés és felhasználási terület
A 34E10 beltéri ajtókhoz, bejárati ajtókhoz, alumíniumajtókhoz és faajtókhoz alkalmazható. Süllyesztett beépítésre készült, ezért az ajtótokban megfelelő méretű és pontosan kialakított szerelőhely szükséges.
A készülék víz- és porállósági besorolással nem rendelkezik, ezért beltérben vagy az időjárástól megfelelően védett helyen kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására nem alkalmas. Az ajtólapot, a mechanikus zárat és a zárfogadót úgy kell beállítani, hogy zárt állapotban ne nehezedjen jelentős nyomás az elektromos zár nyelvére.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
A karbantartás során ellenőrizni kell a rögzítéseket, a zárnyelv akadálymentes mozgását, az ajtó megfelelő illeszkedését és az elektromos csatlakozások állapotát.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
Az Openers & Closers 34E10 normál méretű, szimmetrikus, szünetáramú elektromos zárfogadó. Folyamatos 12 V DC tápfeszültség mellett zárva tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást. Maximális áramfelvétele 260 mA, zárnyelve 3 mm-es tartományban állítható, jobbos és balos ajtóhoz egyaránt használható.
