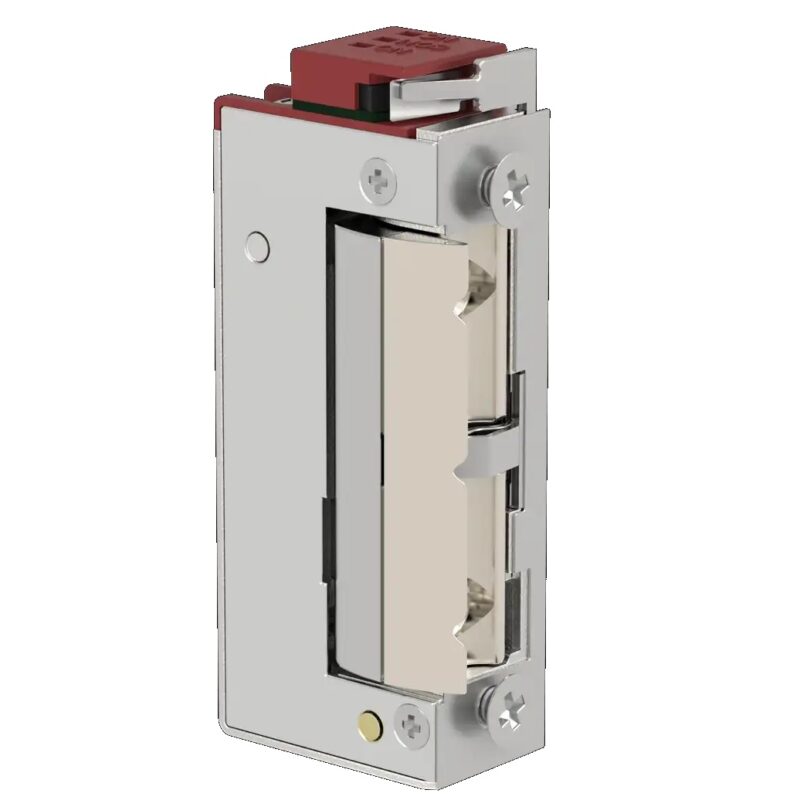

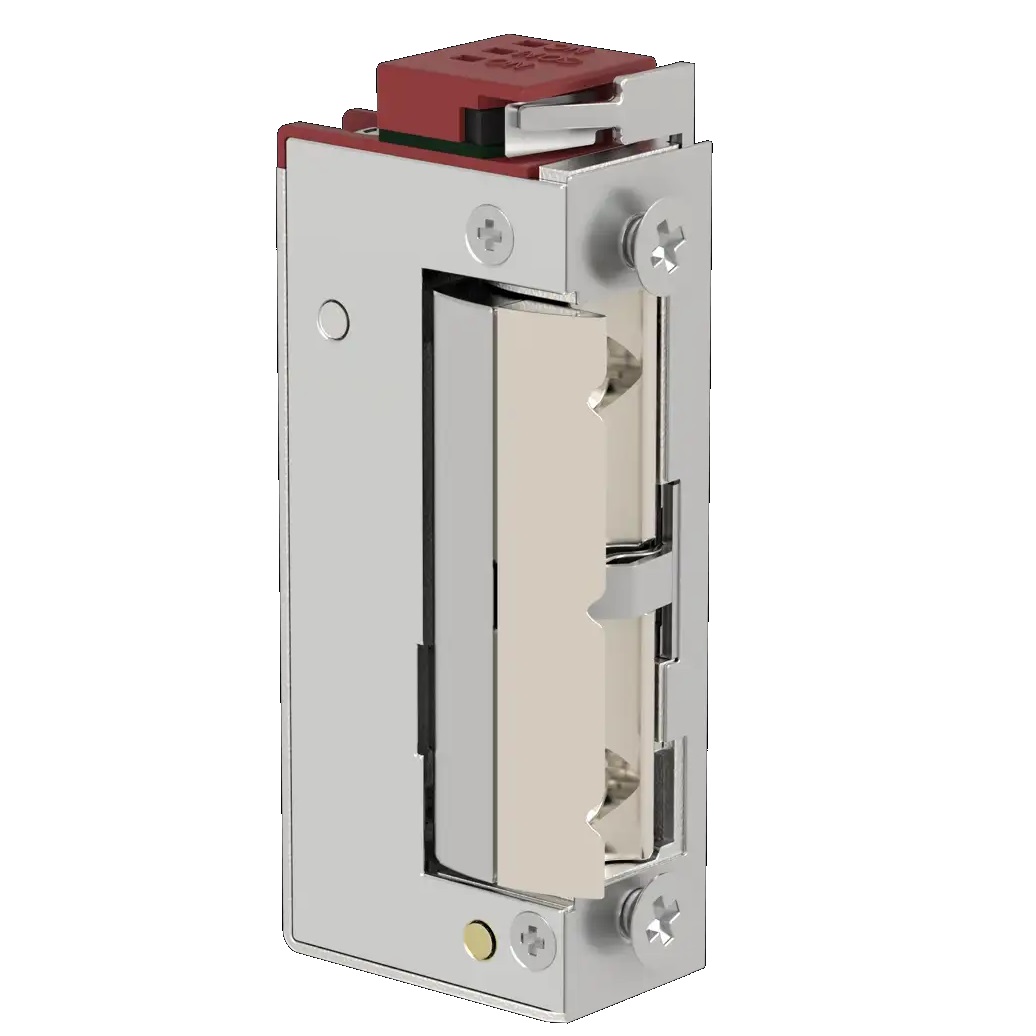

5U8X10 fordított működésű mágneszár visszajelzéssel, 10–24 V AC/DC
Az 5U8X10 keskeny, szimmetrikus, szünetáramú és kis áramfelvételű elektromos zárfogadó. Az Openers & Closers fordított működésű modellje feszültség alatt zárva tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást. Beépített NO/NC visszajelzést biztosít az ajtó és a zárnyelv állapotáról.
Műszaki adatok:
| Openers & Closers 5U8X10 elektromos jellemzői | |
| Működési mód | Szünetáramú – feszültségre zár |
| Alapállapot | Feszültség nélkül nyitott |
| Tápfeszültség | 10–24 V |
| Táp típusa | AC/DC |
| Maximális áramfelvétel | 260 mA (12 V DC) |
| Ellenállás | 42 Ω |
| Töréspont | 5800 N |
| Az 5U8X10 vezérlése és működése | |
| Vezérlés módja | A tápellátás megszakítása |
| Nyitási lehetőség | Vezérelt tápmegszakítás |
| Áramszüneti viselkedés | Fail-safe – áramszünet esetén nyitott állapotba kerül |
| Más elnevezés | Fordított működésű elektromos zárfogadó |
| Termékcsalád | 5-ös sorozat – keskeny, szimmetrikus kivitel |
| Kis áramfelvételű | Igen (<300 mA) |
| Mechanikai kialakítás és funkciók | |
| Szimmetrikus | Igen |
| Keskeny kivitel | Igen |
| Mini kivitel | Igen |
| Radiális zárnyelv | Igen |
| Zármemória | Nem |
| Állítható zárnyelv | Igen, 2 mm |
| Zárnyelv mozgása | 25° |
| Kiiktatható | Nem |
| Az 5U8X10 visszajelzése és érzékelése | |
| Zárnyelv-érzékelés | Igen |
| Visszajelzés | Ajtóállapot (ajtó csukva) és zárnyelv érzékelése |
| Visszajelző kontaktus | NO/NC |
| Az O&C 5U8X10 beépítési és alkalmazási adatai | |
| Nyitási irány (DIN 107) | Univerzális – DIN R jobbos és DIN L balos szerelhetőség |
| Zajszint DC táplálásnál | 5 dBA, 50 cm távolságból mérve |
| Felhasználási terület | Beltéri ajtók, bejárati ajtók, alumíniumajtók és faajtók |
| Szerelési mód | Süllyesztve |
| Kompatibilis zárpajzsok | Minden megfelelő méretű hagyományos keskeny előlappal használható |
| Telepítés helye | Beltér |
| Feszülő vagy huzatterhelt ajtó nyitása | Nem |
| Az 5U8X10 méretei és további műszaki adatai | |
| Méret | 71,5 × 16 × 28,3 mm |
| Rögzítési pontok távolsága | 52,3 mm |
| Várható élettartam | 200 000 nyitási ciklus megfelelő karbantartás mellett |
| Víz- és por elleni védelem | Nincs besorolás |
| Környezeti hőmérséklet | −25 °C – +70 °C |
| Bruttó súly | 0,15 kg |
| Tanúsítványok | CE |
| Gyártó | Openers & Closers |
Fontosabb tulajdonságok:
- Feszültségre záró szünet áramú zárfogadó: Zárt állapotban van mindaddig amíg feszültséget kap. Az áram elvételre kinyit (áramszünet esetén nyitva marad az ajtó) ezzel védve az emberéletet pl. tűz esetén (Fail-safe), fordított működésű zárnak is nevezik
- Keskeny zárfogadó: A legtöbb zárfogadó szélessége 25 mm, míg a mini kivitelű zár csak 16 mm széles. Ez keskeny ajtó profilokhoz (pl. fa, alumínium vagy műanyag) készült.
- Zárnyelv állapot visszajelzés: NC NO visszajelzés
Az Openers & Closers 5U8X10 szünetáramú elektromos zárfogadó. Feszültség alatt zárt állapotban tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást.
Ez a működési mód a munkaáramú zárfogadók működésének fordítottja, ezért a készüléket fordított működésű elektromos zárnak is nevezik.
Fail-safe működés
A készülék feszültség nélkül nyitott alapállapotú. Áramszünet vagy vezérelt tápmegszakítás esetén a zárfogadó oldja az ajtó zárását. Ezt a működést fail-safe működésnek nevezzük.
A fail-safe kialakítás olyan beléptetőrendszereknél lehet előnyös, ahol tápellátási hiba esetén biztosítani kell az ajtó nyithatóságát. A zárfogadó nyitásához nem feszültséget kell kapcsolni rá, hanem meg kell szakítani a folyamatos tápellátását.
A megfelelő menekülési útvonali, tűzvédelmi vagy életvédelmi alkalmazhatóságot nem kizárólag a zárfogadó működési módja határozza meg. Mindig figyelembe kell venni a teljes ajtórendszerre vonatkozó előírásokat és tanúsítványokat.
Zárnyelv- és ajtóállapot-visszajelzés
Az 5U8X10 beépített érzékelővel rendelkezik, amely NO/NC kontaktuson keresztül visszajelzést biztosít a csatlakoztatott beléptető- vagy felügyeleti rendszer számára.
A visszajelzés segítségével ellenőrizhető az ajtó csukott állapota és a mechanikus zárnyelv helyzete. Ez olyan rendszereknél lehet különösen hasznos, ahol nem elegendő csupán a nyitójel kiadása, hanem az ajtó tényleges állapotát is felügyelni kell.
Az NO/NC kontaktus különböző típusú beléptető-, riasztó- és épületfelügyeleti rendszerekhez illeszthető. A visszajelző kontaktus nem az elektromos zár működtetésére szolgál.
Folyamatos tápellátás
Az O&C 5U8X10 zárt állapotának fenntartásához folyamatos tápellátás szükséges. Az ajtó nyitásakor a vezérlőberendezés megszakítja a zárfogadó tápellátását.
A készülék beléptetőrendszerrel, kaputelefonnal, kódzárral vagy más, szünetáramú zárfogadó vezérlésére alkalmas elektronikával működtethető.
A vezérlő kiválasztásakor ellenőrizni kell, hogy a kimenete alkalmas-e a folyamatos tápellátás biztosítására és annak vezérelt megszakítására.
Keskeny és mini kialakítás
A hagyományos elektromos zárfogadók jelentős része körülbelül 25 mm széles, míg ez a modell mindössze 16 mm szélességű.
Keskeny és mini kialakítása miatt olyan ajtóprofilokban is elhelyezhető, ahol korlátozott beépítési hely áll rendelkezésre. Különösen fa- és alumíniumajtók, keskeny ajtótokok, valamint kisebb profilszélességű bejárati ajtók esetében lehet előnyös.
Radiális és állítható zárnyelv
A készülék radiális zárnyelvvel rendelkezik. Nyitáskor a zárnyelv nem hagyományos módon, nagy ívben billen kifelé, hanem a saját síkján belül fordul el.
A 25°-os radiális mozgás kisebb helyigényt eredményezhet, ami a keskeny kialakítással együtt megkönnyíti a zárfogadó beépítését szűkebb ajtóprofilokba.
A zárnyelv 2 mm-es tartományban állítható. Ez lehetővé teszi a zárfogadó és az ajtó mechanikus zárnyelvének pontosabb illesztését.
Kis áramfelvétel
Az 5U8X10 maximális áramfelvétele 12 V DC tápfeszültségnél 260 mA, ezért kis áramfelvételű elektromos zárfogadónak számít.
Az alacsonyabb áramfelvétel mérsékelheti a kaputelefonok, beléptetőrendszerek és más zárvezérlő elektronikák terhelését. Bekötés előtt azonban mindig ellenőrizni kell a vezérlőkimenet terhelhetőségét.
Mivel a szünetáramú zárfogadó zárt állapotban folyamatosan fogyaszt áramot, a tápegységet tartós terhelésre kell méretezni. Szükség esetén megfelelő relét és külön tápegységet kell alkalmazni.
10–24 V AC/DC tápellátás
Az Openers & Closers 5U8X10 10–24 V közötti váltó- vagy egyenfeszültségről működtethető.
Hosszabb vezetékezés esetén a kábel ellenállása miatt feszültségesés jelentkezhet. Ezért megfelelő keresztmetszetű vezetéket kell alkalmazni.
A telepítés során célszerű megmérni a készülék csatlakozási pontjain ténylegesen rendelkezésre álló feszültséget. A túl alacsony feszültség bizonytalan zárást vagy nem megfelelő működést eredményezhet.
Univerzális szerelhetőség
Szimmetrikus kialakításának köszönhetően a zárfogadó jobbos és balos ajtókhoz egyaránt használható. A DIN 107 szabvány szerint DIN R jobbos és DIN L balos szerelési helyzetben is beépíthető.
A készülék süllyesztett szerelésre készült, és megfelelő méretű hagyományos keskeny zárpajzzsal használható. A zárpajzsot az ajtó anyagának, kialakításának és nyitási irányának megfelelően kell kiválasztani.
Halk működés egyenfeszültségnél
A készülék megadott zajszintje egyenfeszültségű működtetés esetén, 50 cm távolságból mérve mindössze 5 dBA. Emiatt olyan beltéri környezetben is alkalmazható, ahol fontos a halk működés.
Váltófeszültség használata esetén a működési hang eltérhet az egyenfeszültségnél megadott értéktől.
Zárpajzs kiválasztása
A zárfogadó pajzs nélküli kivitelben készül, ezért a beépítéshez az ajtó típusának és nyitási irányának megfelelő keskeny zárpajzsot külön kell kiválasztani.
- Fémajtókhoz általában normál, egyenes univerzális zárpajzs használható.
- Faajtókhoz általában derékszögű, 90°-ban megtört zárpajzs szükséges. Jobbos és balos kivitel is elérhető.
- Műanyag ajtókhoz általában egyenes U zárpajzsot alkalmaznak. A megfelelő jobbos vagy balos változatot az ajtó nyitási iránya alapján kell kiválasztani.
- A zárpajzs méreteit és rögzítési pontjait mindig össze kell hasonlítani az ajtótok és a zárfogadó méreteivel.
Zárpajzsok megtekintése és kiválasztása
Telepítés és felhasználási terület
Az 5U8X10 beltéri ajtókhoz, bejárati ajtókhoz, alumíniumajtókhoz és faajtókhoz alkalmazható. Süllyesztett beépítésre készült, ezért az ajtótokban megfelelő méretű és pontosan kialakított szerelőhely szükséges.
A készülék víz- és porállósági besorolással nem rendelkezik, ezért beltérben vagy az időjárástól megfelelően védett helyen kell telepíteni.
Feszülő vagy huzatterhelt ajtók nyitására nem alkalmas. Az ajtólapot, a mechanikus zárat és a zárfogadót úgy kell beállítani, hogy zárt állapotban ne nehezedjen jelentős nyomás az elektromos zár nyelvére.
Karbantartás
A mechanika rendszeres ellenőrzése és megfelelő karbantartása hozzájárulhat a megbízható működéshez, valamint a megadott 200 000 nyitási ciklus eléréséhez.
A karbantartás során ellenőrizni kell a rögzítéseket, a zárnyelv akadálymentes mozgását, az ajtó megfelelő illeszkedését, a visszajelző kontaktus működését és az elektromos csatlakozások állapotát.
WD-40 oldó és korrózióeltávolító spray használata az elektromos zár kenésére vagy kenésének megújítására nem alkalmas, ezért használata TILOS!
Összefoglalás
Az Openers & Closers 5U8X10 keskeny, mini kivitelű, szimmetrikus, szünetáramú és visszajelzéses elektromos zárfogadó. Folyamatos tápellátás mellett zárva tartja az ajtót, a tápellátás megszakításakor pedig oldja a zárást. 10–24 V AC/DC tápfeszültségről működtethető, maximális áramfelvétele 12 V DC mellett 260 mA.
