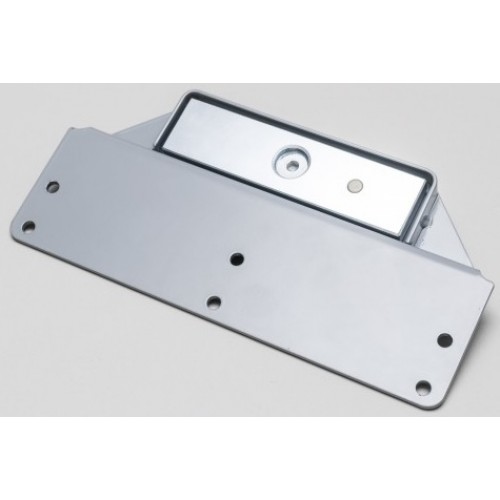

YH-SC konzol

1.) Az ajtó nyitási irányának meghatározása

A maximális biztonság eléréséhez törekedni kell arra, hogy azokra az ajtókra, nyílászárókra, amelyekre síktapadó mágnest szerelünk, a mágnes és a konzolja is lehetőleg a belső védett térbe kerüljön. Mindenképpen ügyelni kell, hogy a vezetékekhez kívülről ne lehessen hozzáférni. Általános ökölszabály tehát, hogy mágnest belülre, a tokra, az ellendarabot pedig szintén belülre, de a nyíló felületre kell rögzíteni. A nyitási irány meghatározásában segítségünkre vannak a zsanérok. Amennyiben az nyílóval szemben állva látja a zsanérokat, akkor amennyiben a zsanérok a nyíló jobb oldalán vannak, akkor jobbos, ha a bal oldalán vannak, akkor balos nyílóról beszélünk.

2.) Mágnes tartóerejének kiválasztása

60-70kg tartóerő: fiókok zárása
110-150 kg tartóerő: kis szekrényajtók zárása
180 kg tartóerő: belső térre, helységeket elválasztó ajtók zárására
230-280 kg tartóerő: külső-belső tereket elválasztó ajtók, bejárati ajtók zárására
350-500-750 kg tartóerő: nagyobb kültéri ajtók, kapuk zárására

3.) Mágnes rögzítési pontjának kiválasztása

Ez nagyban függ a nyílászáró anyagától, hiszen megeshet, hogy egy stabilabb szerkezetet elég egy nagyobb mágnessel rögzíteni, de megeshet, hogy több ponton is szükséges az ajtó rögzítése. (pl.: fa, műanyag ajtók) Ha egy ponton elég rögzíteni, akkor célszerű minél közelebb helyezni a fogantyúhoz, illetve a bevéső zárhoz.

4.) Megfelelő szerelőkonzol kiválasztása

A szerelési környezet a legtöbb esetben egyedi megoldásokat kíván, de igyekszem a legalapvetőbb eseteket bemutatni, és egy szerelési módot javasolni.

Befelé nyíló ajtók

Befelé nyíló ajzók esetében a mágnest az ajtó tokjára kell rögzíteni, az ellendarabot pedig „ZL” – konzollal a nyíló felületre. Amennyiben van elegendő hely az ajtó és a tok találkozásánál lévő záró felületen, akkor lehetséges még a mágnes és az ellendarab süllyesztett szerelésére. Másik megoldás lehet az ajtó lapjába szerelt Shear-lock típusú mágnes.

Kifelé nyíló ajtók

Kifelé nyíló ajtók esetében a mágnest szintén a tokra rögzítjük egy „L” – konzollal, és a nyíló felületre pedig egy „I” – konzollal rögzítjük az ellendarabot. Amennyiben van elegendő hely az ajtó és a tok találkozásánál lévő záró felületen, akkor itt is lehetőség van a mágnes és az ellendarab süllyesztett szerelésére. „H” jelölésű, horizontális szerelésű speciális füles mágnes kiválasztásával egyszerűsítheti a szerelést. Ebben az esetben is a mágnes a tokra, míg az ellendarab „I” – konzollal a nyíló felületre kerül rögzítésre.

„I” – konzol

Az „I” – konzolok két funkciót látnak el. Elsődlegesen az ellendarabok rendeltetés szerű rögzítése a cél, hiszen a síktapadó mágnes névleges tartóerejét csak akkor lehet elérni, ha az ellendarab teljes felületével felfekszik a síkmágnes felületére. Ennek biztosítására az ellendarab rögzítésénél ügyelni kell arra, hogy az ellendarabnak legyen mozgástere a konzolban, így az ajtó záródásakor stabilan fel tudjon feküdni a síkmágnes felületére. Másodlagosan pedig az ellendarab kiemelése lehet, amennyiben szükséges.

Ajánlott felhasználás:
Bárhova, ahol a szükség lehet az ellendarab kiemelésére, vagy esztétikai szempontból szükséges lehet. Kifelé nyíló ajtók esetében célszerű alkalmazni.

„U” – konzol

Az „U” – konzol funkciója megegyezik az „I” – konzoléval, tehát az ellendarab rendeltetés szerű rögzítése a cél, a maximális tartóerő elérése érdekében. Az alapvető különbség itt a szerelési környezet, hiszen ezzel a konzollal az ellendarabokat üvegajtókra lehet rögzíteni.

Ajánlott felhasználás:
Bárhova, ahol a szükség lehet az ellendarab kiemelésére, vagy esztétikai szempontból szükséges lehet. Kifelé nyíló üvegajtók esetében célszerű alkalmazni.

„M” – konzol
Ennek a konzolnak is az elsődleges funkciója az ellendarab rendeltetésszerű rögzítése, ám ezzel a konzollal lehetőség van az ellendarabot süllyesztetten rögzíteni. Elegáns módja lehet az ellendarabok elrejtésére.

Ajánlott felhasználás:
Ahol szükséges lehet a síkmágnes ellendarabjának süllyesztett szerelése. Kifelé és befelé nyíló ajtók esetében egyaránt alkalmazható.

„Z” – konzol

A „Z” konzol lényegében két mini „L” konzol, amelynek az egyik része úgy lett kialakítva, hogy alkalmas legyen az ellendarab rendeltetésszerű szerelésére, míg a másik darab pedig a nyíló felületre történő rögzítéséért felel.

Ajánlott felhasználás:
Befelé nyíló ajtók esetében kínál megoldást az ellendarabok rögzítésére. A két konzol egymáshoz illeszkedő felülete hosszanti irányban barázdált, ezáltal amikor rögzítjük egymáshoz a két elemet, azok semmiképp sem fognak egymáson elcsúszni.

„L” – konzol

Vannak olyan síktapadó mágnesek, amelyeken gyárilag megtalálható egy kis méretű „I” – konzol, – ez nem egyezik meg az ellendarabok rögzítésére szolháló „I” – konzollal – aminek a segítségével lehet rögzíteni a síkmágnest. Abban az esetekben, amikor több szerelési lehetőségre és nagyobb szilárdságra van szükség, valamint az ajtó és a tok közel, vagy teljesen egy síkban záródik, az „L” – konzollal történő szerelés a célravezető, hiszen a keskenyebb és a szélesebb oldalán is rögzítheti a mágnest 3-5 különböző pozícióban.

Ajánlott felhasználás:
Olyan esetekben amikor az ajtó és a tok majdnem egy síkban záródnak. Kifelé és befelé nyíló ajtók esetében is alkalmazható.

„LC” – konzol

Az „LC” – konzol egy esztétikus megjelenésű „L” – konzol, ami praktikus is lehet, hiszen a kábelezés a burkolat alatt védve van. A lehetséges szerelési módjai megegyeznek az „L” – konzoléval.

Ajánlott felhasználás:
Bárhova, ahol kifejezetten követelmény az esztétikai szempont. Kifelé nyíló ajtók esetében lehet alkalmazni.

„ZL” – konzol

A „ZL” – konzol egy kiváló megoldás befelé nyíló ajtók síktapadó mágnessel történő zárásához. Az „L” – konzol nyújtotta állítási lehetőségek között biztosan megtalálja a szerelési környezethez legmegfelelőbbet -tetszés szerint rögzíthetjük a mágnest a keskeny, vagy a szélesebb oldalhoz-, míg a „Z” – konzol segít az ellendarab rögzítésében. A „Z” – konzol mélységének állításával pedig könnyedén kiküszöbölhető az ajtólap és a tok síkjai közötti távolság, amennyiben ez szükséges.

Ajánlott felhasználás:
Befelé nyíkó ajtók esetében.

„GZ” – konzol

A „GZ” – konzol egy speciális konzol, mivel segítségével olyan ajtókra szerelhetünk síktapadó mágnest, amely üvegből van, és a kerete (tokja) szintén üvegből került kialakításra.

Ajánlott felhasználás:
Befelé nyíló ajtók esetében, amelyek kerete és nyíló felülete is üvegből készült.
