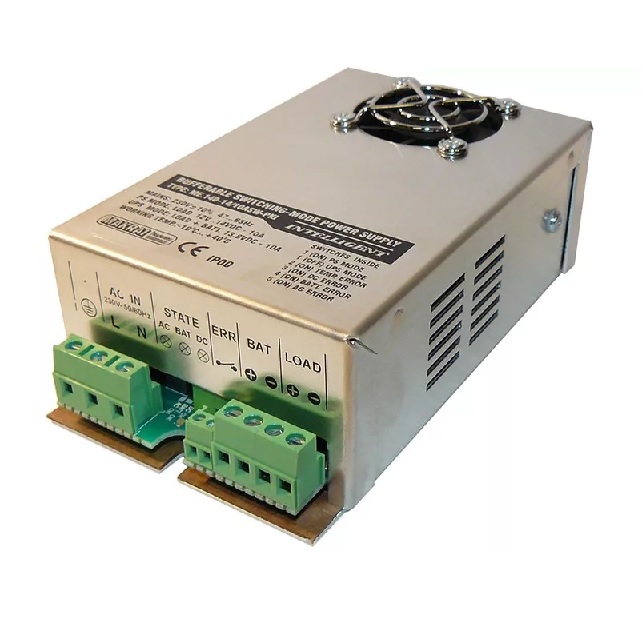

Makrai ME.140-14/10ASW-PKI kapcsoló üzemű és szünetmentesíthető tápegység, 10A/12V-13,8V
Makrai ME.140-14/10ASW-PKI akkumulátor töltő és szünetmentesíthető tápegység,, 10A/12V-13,8V
Cikkszám: ME 140-14-10ASW-PKI
Gyártó cikkszám: ME.140-14/10ASW-PKI
Műszaki adatok:
- Kimenet: 10A / 12VDC…13,8VDC – PS üzemmód
- Kimenet: 9,2A / 8,4A / 13,8VDC – UPS üzemmód
- ME 140-14/10ASW-PKI tápegységnek Beállítható két fokozatú töltő áram
- LED-es visszajelzések
- ME.140-14/10ASW-PKInek Hibajelző relé kontaktussal is rendelkezik
- Védelmek OLP, SCP, OVP, OHP, UVP, RCP
- Gyártás: EN 60950, EN 55032 valamint EN 61000-4-8 szabvány szerint
- Méretek: H=143 SZ=78 M=44 (mm)
UPS Szünetmentesített üzemmód (alapbeállítás)
Vegyük le a ME.140-14/10ASW-PKI tápegység felső részét, az alsó rész enyhe összenyomása után könnyen levehető. Ezután válasszuk ki az UPS üzemmódot a DIP SWC segítségével. Csatlakoztassuk a BAT jelű kimenetet az akkumulátorra, addig míg a LOAD jel világít a terhelésre. A hálózati feszültséget is csatlakoztassuk az AC IN 230V 50/60 Hz csatlakozóra. A 13,8 VDC kimenő feszültség is megjelenik mind a két csatlakozó ponton. UPS üzemmódban a készülék ezután akkumulátor diagnosztikát végez.
Mélykisülés védelem működése:
A ME.140-14/10ASW-PKI tápegység kimeneti terhelése lekapcsolódik amennyiben a kisütött akkumulátor feszültsége 10,5 VDC-ra csökken. A terhelés visszakapcsolódik 12,5 VDC-ra feltöltött akkumulátor feszültség esetén.
PS Tápegység üzemmód:
A ME.140-14/10ASW-PKI tápegységben található DIP SWC állítsuk PS üzemmódba. Potméterrel a kimenő feszültséget akár 12 V…13,8 VDC között tudjuk állítani. A terhelést a LOAD sorkapocsra betudjuk kötni. Maximális terhelő áram 10 A. A hálózati feszültség bekötése az AC IN 230V 50/60 Hz csatlakozón történik. PS üzemmód akkumulátort nem kezel.
ME.140-14/10ASW-PKI akkumulátor töltő intelligens működésű és szünetmentesíthető tápegység
