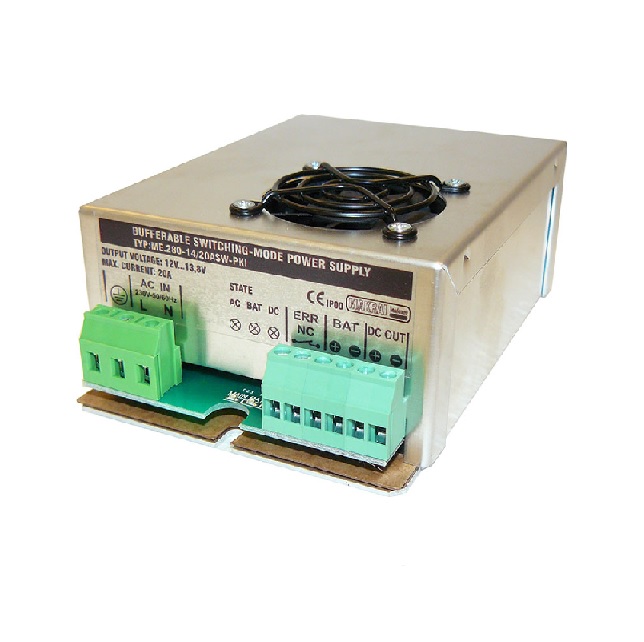

Makrai ME.280-14/20ASW-PKI kapcsoló üzemű és szünetmentesíthető tápegység, 10A/12V-13,8V
Makrai ME.280-14/20ASW-PKI akkumulátor töltő és szünetmentesíthető tápegység,, 10A/12V-13,8V
Cikkszám: ME.280-14-20ASW-PKI
Gyártó cikkszám: ME.280-14/20ASW-PKI
Műszaki adatok:
- Kimenet: 20A / 12VDC…13,8VDC
- Kimenet: 18A / 16A / 13,8VDC – UPS mód akkumulátorral
- ME.280-14/20ASW-PKI tápegységbe beállítható akár két fokozatú töltő áram
- LED-es visszajelzések
- Hibajelző relé kontaktussal is rendelkezik
- Védelmek OLP, SCP, OVP, OHP, UVP, RCP
- Gyártás: EN 60950 EN 55032 EN 61000-4-8 szabvány szerint
- Méretek: H=145 SZ=95 M=52 mm
- Tömeg: 0,46 kg
UPS Szünetmentesített üzemmód (alapbeállítás)
- Mindenképp ajánlatos egy akku nélküli indítás a DC hálózat ellenőrzésére.
- Kikapcsolt állapotba csatlakoztassuk az AKKU-t és utána kapcsoljuk vissza az AC hálózatot.
Csatlakoztassuk a ME.280-14/20ASW-PKI tápegység BAT jelű kimenetet az akkumulátorra, míg a DC OUT jelűt a terhelésre.
A kimenő feszültség mind két csatlakozóponton 13,8 VDC. Töltőáram nagyságát a készülék belsejében található jumperrel tudjuk beállítani.
A készülék alsó részének enyhe összenyomása után a felsőrész is levehető lesz.
Ügyeljünk a helyes polaritásra! A hálózati feszültséget csatlakoztassuk az AC IN 230V 50/60 Hz csatlakozóra.
Mélykisülés védelem működése:
A ME.280-14/20ASW-PKI tápegység kimeneti terhelése lekapcsolódik amennyiben a kisütött akkumulátor feszültsége 10,5 VDC-ra csökken. A terhelés visszakapcsolódik 12,5 VDC-ra feltöltött akkumulátor feszültség esetén.
PS Tápegység üzemmód:
A ME.280-14/20ASW-PKI tápegységben található potenciométerrel a kimenő feszültséget is tudjuk 12V-ra állítani. A terhelést csatlakoztassuk a DC OUT-ra. Maximális terhelő áram akár 20 A is lehet. A hálózati feszültséget az AC IN 230V 50/60Hz csatlakozóra kell bekötni. Ekkor a mélykisülés védelem és az akkumulátor teszt kikapcsolt állapotban van.
