Elektromos zár működése és tulajdonságainak bemutatása
Az elektromos zár ellenoldal vagy zárfogadó lehetővé teszi az ajtó távoli nyitását és zárását. Működését elektromos árammal vezérelhetjük. Feszültségre nyitó / záró impulzus üzemű mágneszárak és zárnyelvfogadó ellenoldalak.

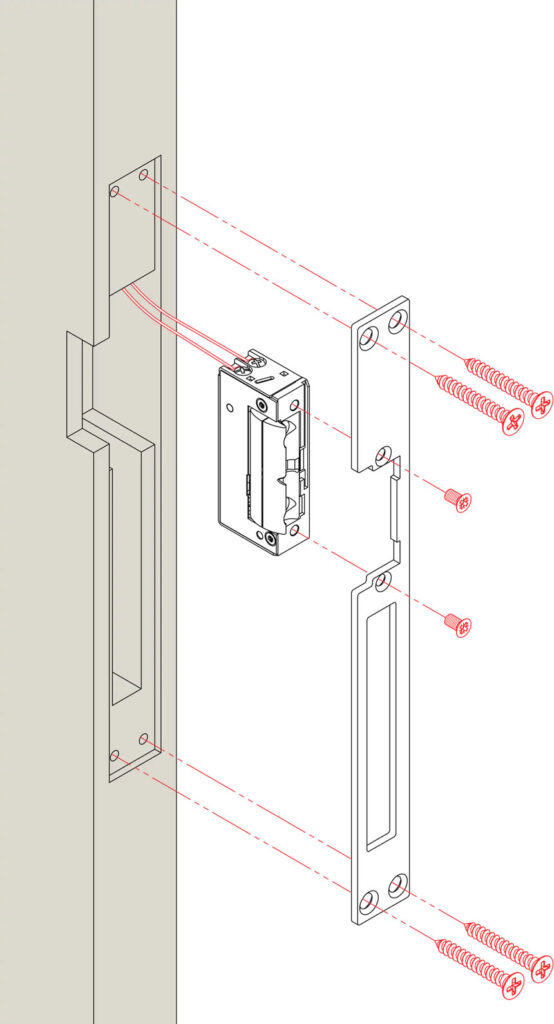

Az elektromos zárfogadót általában az ajtó tokba süllyesztve szerelik.
Lehetővé teszik a belső és a külső oldalról történő kulcs nélküli ajtónyitást, kód vagy beléptető kártya segítségével.
Az elektromos zárfogadók gyakran használatosak például épületek bejáratánál, irodaházakban, vagy értéktárolóknál.
Az elektromos zárnyelvfogadó további előnyei közé tartozik a könnyű telepítés, a hosszú élettartam.
Az alacsony karbantartási igény és a rugalmas működési lehetőségek, mint például a távirányítóval vagy a számítógépes rendszerrel történő vezérlés.
Gyakori felhasználási terület:
- Kaputelefon rendszerekhez
- Kiskapukba
- Távirányítóval vezérelhető ajtókba
- Beléptető rendszerek által működtetett távoli ajtónyitáshoz
Az elektromos zár ellenoldal egyenárammal működnek (ilyenkor csak egy kattanás hallatszik) vagy váltóárammal (ilyenkor a zár hangosan berreg)
Két alapvető működési mód létezik attól függ, hogy milyen helyen használjuk az elektromos zárfogadó ellenoldalt
Elektromos zár működése
- Feszültségre nyitó (munkaáramú) : feszültség hatására nyitja az ajtót, áramszünet esetén pedig, vagyonvédelmi célból zárva marad (Fail-secure)
- Feszültségre záró zár, (szünet áramú): feszültség elvételre nyitja az ajtót, tehát áramszünet esetén nyitva marad
Elektromos zárfogadó bekötése:
A bekötés polaritás független. Abban az esetben ha egyenárammal DC feszültséggel működik és meg van jelölve a bekötés akkor kell tartani a + – bekötést
Minél magasabb az elektromos zár ellenoldalak tartóereje annál nagyobb erővel tartja zárva az ajtót
A zárnyitási idő hossza lehet 1 másodperc (memóriás zár) de lehet végtelen is, mint például a fordított működésű zárnál.
Az elektromos zár ellenoldal vagy elektromos zárfogadókaz egy szárnyú ajtóknál az ajtó tokban helyezik el, ezért nevezik még elektromos ellenoldalaknak is.
Elektromos zárfogadó típusok:

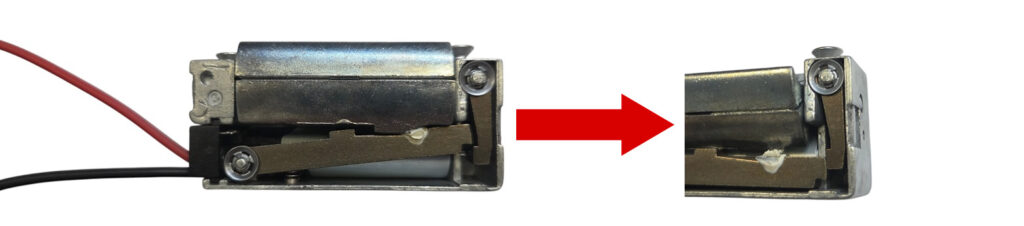

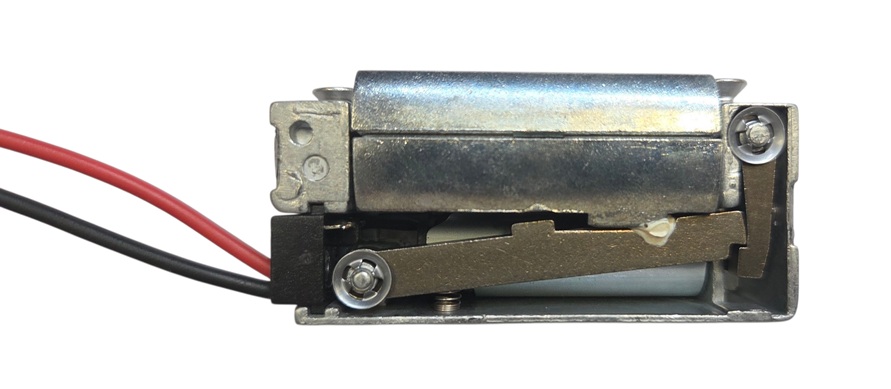

- Impulzus vagy memóriás zár: az ajtó kinyitásának pillanatáig nyitva tartja az ellenoldalt, ha csak nem kap továbbra is feszültséget. Belső memóriás zár: az átbillenő belső mechanizmus stabil működését biztosítja télen nyáron. A külső (csapos) memóriás zár csak dilatáció, vetemedés mentes ajtókra ajánljuk.
- Keskeny zár: a hagyományos 25 mm zárhoz használható, a keskeny zár szélessége 16 mm vagy 20 mm ezért a műanyag és a fa ajtókba is beszerelhetők.

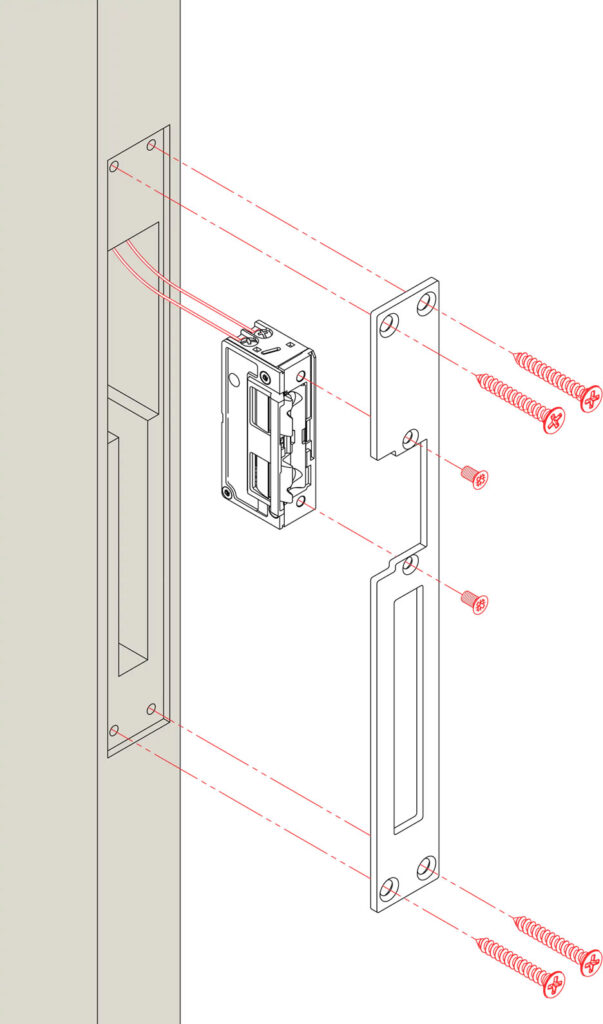

- Rejtett szerelésű elektromos zárfogadó: tokközépbe szerelhető (oldalkivágás nélküli) zár. Speciális nyelv-kivezetős zárpajzsokkal lehet csak szerelni.
Az eFF gyártó ProFix zárnak, míg a Dorcas gyártó TOP zárnak nevezi) - Kis áramú elektromos zár ellenoldal (kaputelefon zárfogadó) : az átlag zár 700 mA áramot vesznek fel (12V-on). A kisebb mint 300 mA áramfelvételű (12V-on) alacsony áramfelvételű zárfogadónak nevezzük.
Használata bejárati ajtóknál ajánlatos, mert óvja zár vezérlő elektronikát kaputelefonok, beléptető elektronikát. - Kikapcsolható vagy kiiktatható zár : a kézzel mechanikusan ki lehet iktatni az ajtót nyitva marad (pl. bútorszállítás) mindaddig, amíg vissza nem kapcsoljuk.
- Tűzálló zár : tűzállósági teljesítmény nyilatkozattal rendelkező zárfogadók. Tűzgátló ajtókba szerelik és a mágneszárak tanúsítványa csak a hozzá tartozó gyári előlappal egybeépítve érvényesek.
- Vízálló kültéri elektromos zárfogadó : a cseppálló zár (IP65), jól bírják a vizes környezetet. A vízálló zár csak a hozzáadott gyári 25 cm kábellel szabad szerelni.
- Forgalmazott elektromos zár ellenoldalakat gyártók : Dorcas, eFF, FAB, Openers Closers, Yale, ZOA.
Az elektromos zár ellenoldal a menekülési útvonalakra is teszik, ezzel védve az emberéletet pl. tűz esetén is maradnak az ajtók, (Fail-safe) fordított működésű zárnak is nevezik.
Elektromos zár működésének bemutatása jelmagyarázattal:
Univerzálisan szerelhető
A tápellátás kizárólag 12V DC feszültségről történjen
A tápellátás kizárólag 24V DC feszültségről történjen
AC/DC tápellátással működtethető
Az eszköz mélysége 25,5 mm
Keskeny kivitel: 16mm szélességével a vékony ajtókeretekbe is szerelhető
Keskeny kivitel: 16mm szélességével a vékony ajtókeretekbe is szerelhető
Speciális kialakításának és zárnyelv kivezetőjének köszönhetően tok közepébe szerelhető
Külső memória. Az ajtó zárt állapotában impulzus jelet kapva a következő nyitásig nyitva marad
Zárnyelv érzékelővel rendelkezik
Speciális kialakításának és dupla zárnyelv kivezetőjének köszönhetően tok közepébe szerelhető
Külső csapos memóriával rendelkező modell
Szigetelt ajtó feszülése nem okoz problémát az eszköznek nyitáskor
Radiális zárnyelv: az ajtó és a tok közötti hézag minimálisra csökkenthető
10-24 V feszültség tartományban működtethető az eszköz
Ellenáll a pornak és nedvességnek
Szimmetrikus, jobbos és balos ajtóba egyaránt telepíthető
Porfestett felület
INOX felület
Belső memóriával rendelkező modell, impulzus jelet kapva a következő nyitásig az eszköz nyitott állapotban marad
120 percen keresztül megőrzi az eszköz integritását és a szigetelő képességét

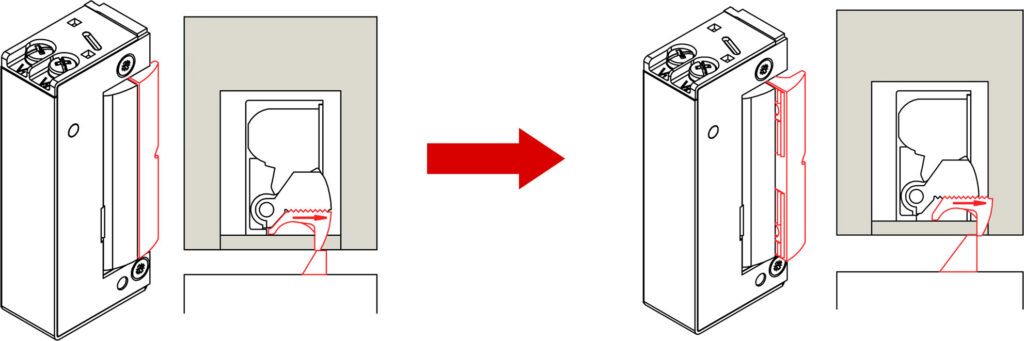

Állítható zárnyelv: a lehető legpontosabb szerelésért
Extra erős: 800 kg tartóerővel rendelkező modell
Extra erős: 900 kg tartóerővel rendelkező modell
Kedvezőbb áramfelvételt biztosító tekerccsel
Az ajtó állapotát lehet vele monitorozni
Horganyzott acél felület
Feszültségre zár, szünetáramú zárnyelv fogadó
Nagy tartóerővel rendelkező modell
IP65-ös mutatóval rendelkezik – porálló és cseppálló kivitel
